IOC4T 200-560-000-113

• Рабочая температура: от −25°C до +65°C.
• Температура хранения: от −40°C до +85°C.
• Рабочая влажность: от 0 до 90 % (без конденсата).
• Влажность при хранении: от 0 до 95 % (без конденсата).
• Источник питания: +5 В постоянного тока и ±12 В постоянного тока (от источника питания стойки VM600).
• Потребляемая мощность: +5 В постоянного тока: 1,5 Вт; ±12 В постоянного тока: 0,7 Вт + 0,25 Вт на канал токового выхода

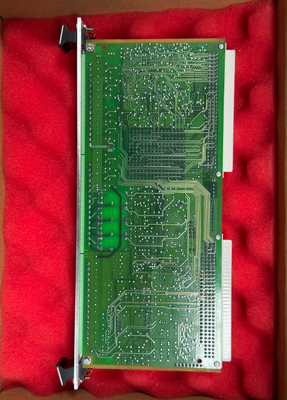

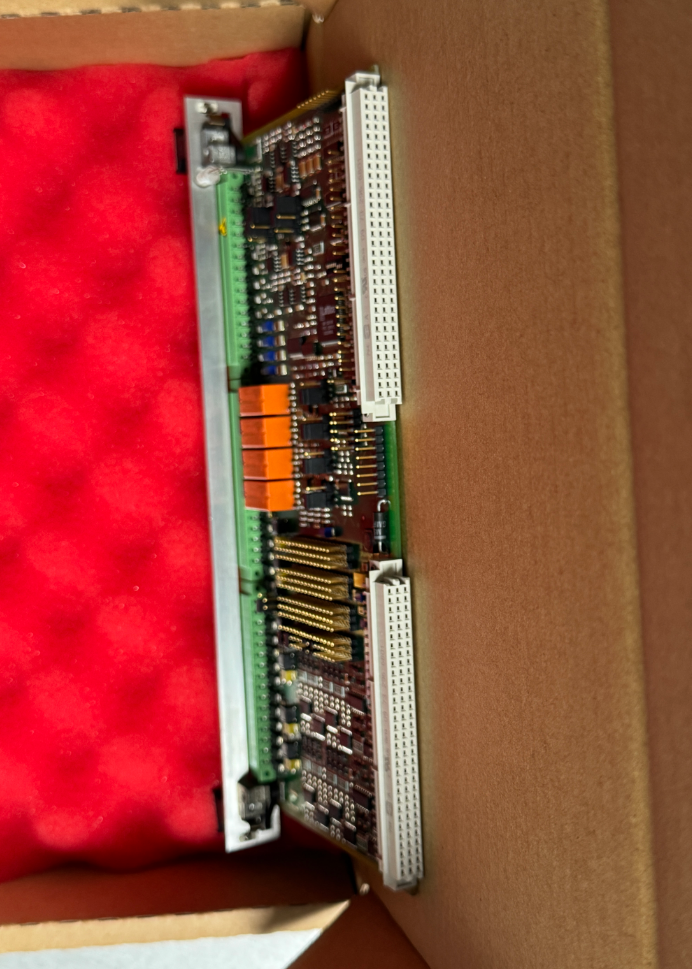

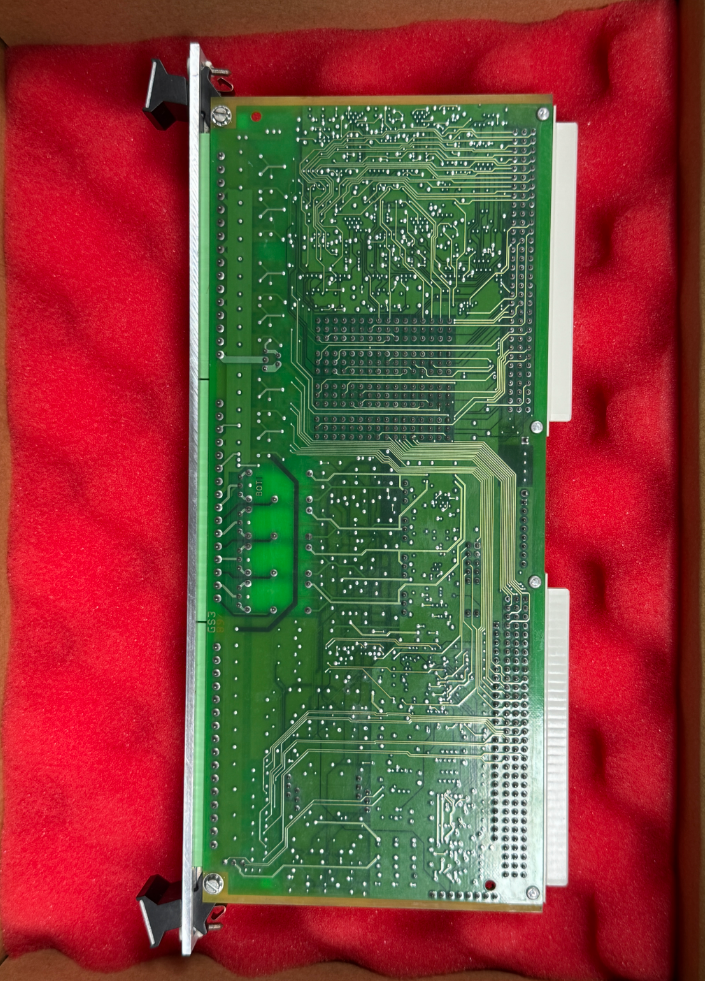

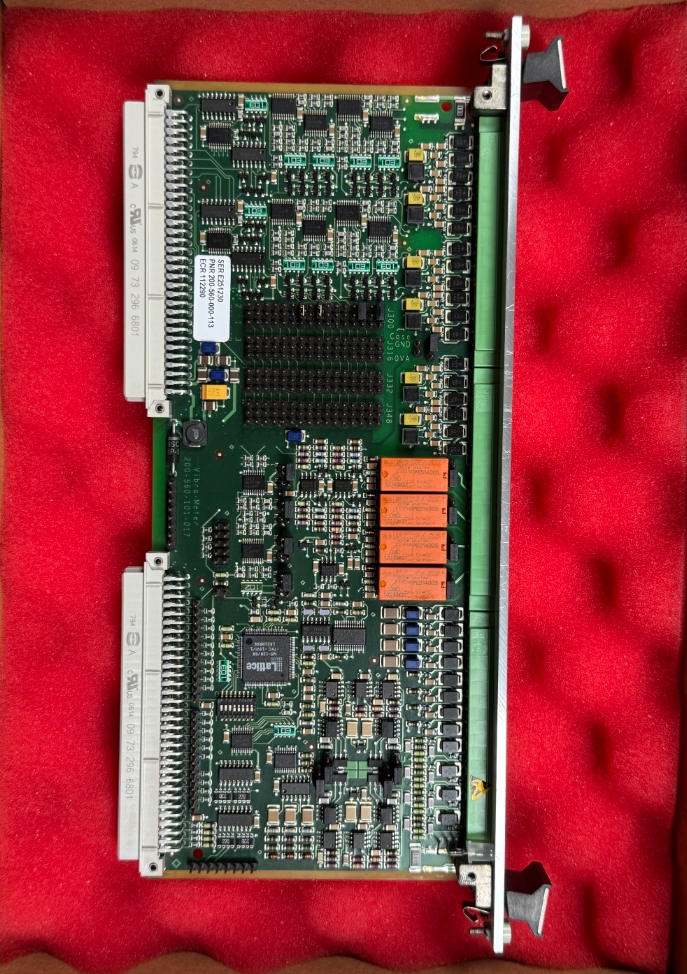

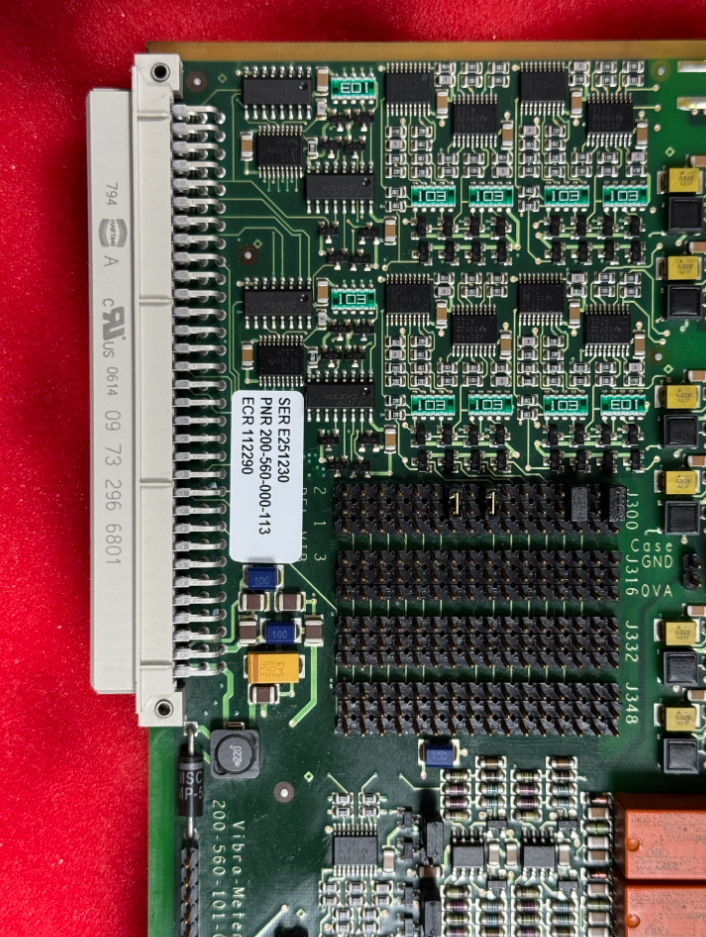

IOC4T 200-560-000-113 — это дочерняя плата интерфейса ввода-вывода, специально разработанная для систем механической защиты. Это ранняя версия стандартной модели IOC4T, не соответствующая RoHS, с выходным сопротивлением буферизованного динамического сигнала 2000 Ом. Он используется в паре с материнской платой механической защиты MPC4 и служит основной платой реле сигналов для подключения сигналов контроля вибрации и скорости устройства, а также вывода сигналов тревоги. Более поздние версии (PNR 200-560-000-114 и более поздние) соответствуют требованиям RoHS, при этом выходное сопротивление уменьшено до 50 Ом.

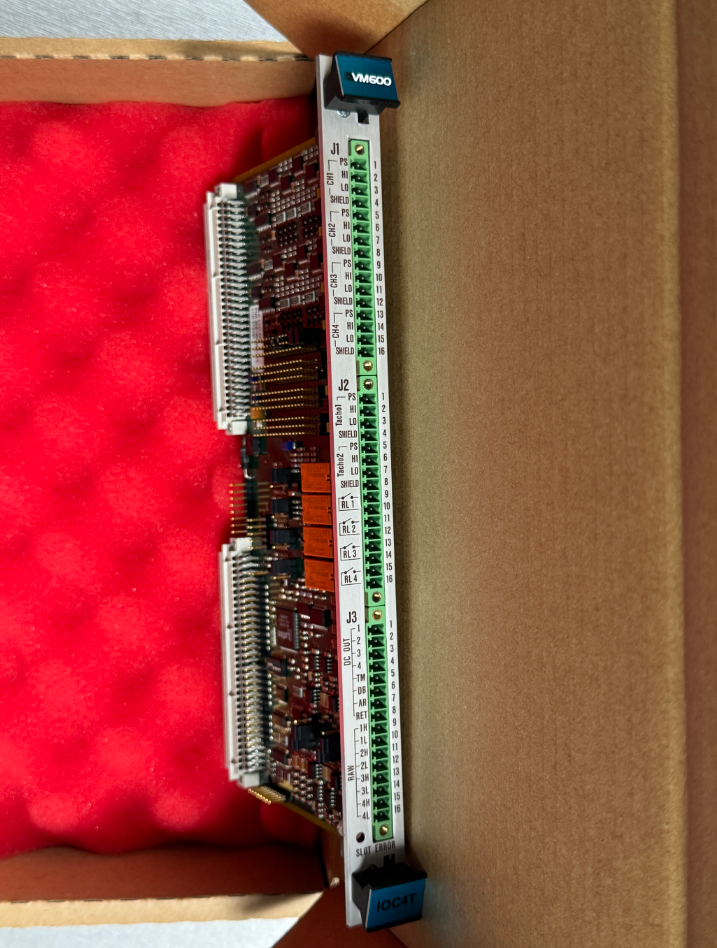

Эта карта работает в ведомом режиме и обменивается данными с соответствующей картой MPC4 через интерфейс Industry Pack (IP) через разъем P2. Его передняя панель (расположенная в задней части стойки ABE04x или ABE056) оснащена 48-контактным разъемом с винтовыми клеммами для подключения кабелей передачи от измерительной цепи (датчиков и/или формирователей сигналов), а также для ввода и вывода сигналов во внешние системы управления и из них.

На электростанциях и компрессорных станциях IOC4T 200-560-000-113 используется для обработки сигналов скорости от магниторезистивных датчиков, оптических энкодеров и лазерных датчиков, что позволяет контролировать скорость с точностью до наносекунды. Благодаря времени реакции на превышение скорости менее 10 мс и программируемому пороговому срабатыванию он обеспечивает точный анализ отслеживания заказов для турбин и компрессоров.

1. Карта IOC4T поддерживает горячую замену, поэтому при замене карт нет необходимости выключать систему.
2. Обычно стойка не требует специальной чистки. Если необходима очистка, протирайте ее только сухой тканью. Не используйте влажные тряпки или химические чистящие средства.
3. Периодически проверяйте карты на предмет повреждений или отклонений.
4. Следите за индикаторами состояния, такими как светодиод SLOT ERROR.
5. Документируйте детали каждого сеанса технического обслуживания.
