TSW101M1 VMD-TSW101-M1-H10-X007-Y02

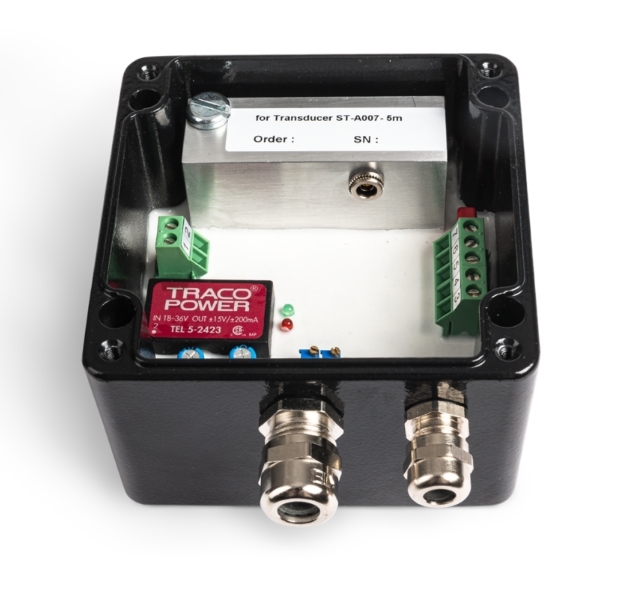

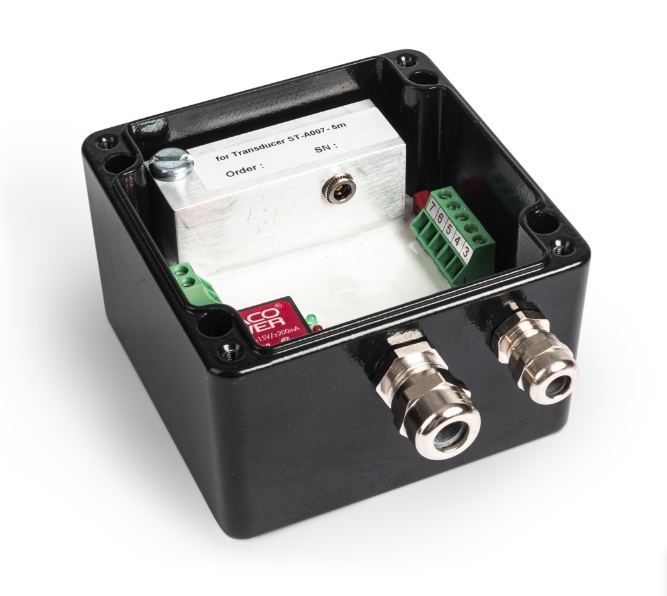

TSW 101 M1 представляет собой одноканальный вибрационный передатчик, который образует полное устройство мониторинга, состоящее из основного модуля TSW 101 M1, зонда WW007 и 10-метрового кабеля.

специально предназначенные для измерения относительной вибрации вала вращающейся машины,Этот продукт использует технологию вихревого тока для измерения неконтактных относительных вибраций (Sppm) на вращающихся валах., служащий критическим компонентом в системах мониторинга состояния оборудования и защиты.

Он широко используется в таких отраслях промышленности, как производство электроэнергии, нефтехимия и металлургия, и подходит для мониторинга вибрации и защиты турбин, генераторов, компрессоров, насосов,и различных типов промышленных вращающихся машин.

• Принцип измерения: Вихревой ток (электромагнитный вихревой ток), без контакта
• Динамический диапазон измерений: 125 мкм p-p, 250 мкм p-p, 500 мкм p-p (выбирается через переключатель DIP)
• Диапазон частотного ответа: 1-1000 Гц, пропускной фильтр, 20 дБ/десятилетие
• Выходной ток: 4-20 mA (Sppm), максимальная нагрузка 500 Ω
• Выходное напряжение: сигнал статического разрыва, 4 мВ/μm, наложенные вибрации, нагрузка ≥ 20 кΩ
• Выходные показания: сигнал 2 мА + красный светодиодный индикатор
• Диапазон нулевой регулировки: ±0,15 mA (потенциометр Z)
• Настройка чувствительности: потенциометр S
• Рабочая температура: от -25°C до +85°C
• Электрическое питание: +24 В постоянного тока (18-30 В), максимум 60 мА, гальванически изолированное
• Уровень защиты: IP 67
• Материал корпуса: сплав алюминия (Al-Si12)

1. Проверка состояния: Периодически наблюдайте за зеленым светодиодным индикатором "Готовы" на устройстве, чтобы убедиться, что он остается постоянно включенным, подтверждая нормальную работу.
2. Проверка соединения: периодически проверяйте все соединители и консоли кабелей, чтобы убедиться, что они надежны и не имеют признаков ослабления или коррозии.
3. Уборка: держите корпус устройства чистым и предотвратите накопление пыли и масла, особенно в влажной среде.
4. Проверка окружающей среды: убедитесь, что рабочая температура и влажность остаются в указанных диапазонах (от 25 до + 85 °C).
5. Проверка зонда: периодически проверяйте поверхность зонда датчика вихревого тока, чтобы убедиться, что он чист и свободен от металлических остатков или других отложений.

TSW 101 M1 широко используется для мониторинга вала в больших центрифужных компрессорах или паровых турбинах.с подключенным датчиком вихревого тока, расположенным по направлению к поверхности вращающегося вала.

Передатчик преобразует амплитуду колебаний вала в сигнал 4-20 мА в режиме реального времени, передавая его в центральную комнату управления (DCS/PLC) или специальную систему защиты машин.

Если уровень вибрации превышает заранее установленные пороги тревоги или отключения, система немедленно подает сигнал тревоги или инициирует отключение;эффективное предотвращение серьезных сбоев оборудования, вызванных такими проблемами, как дисбаланс ротора, неправильное выравнивание или износ подшипника.

Чувствительность датчика может быть скорректирована с помощью потенциометра "S" на устройстве для обеспечения точности измерений.

Да, нулевую точку 4mA можно настроить с помощью потенциометра "Z" на устройстве, с диапазоном компенсации приблизительно ± 0,15mA.

Это указывает на сбой устройства. Возможные причины включают: 1. Расстояние между целью и зондом превышает диапазон статических измерений; 2.Есть открытая схема или короткое замыкание в сенсоре вихревого тока или его соединительного кабеля.

Стандартная промышленная гарантия: 12 месяцев; при правильной установке и отсутствии перегрузки продукт имеет срок службы 5-10 лет.
