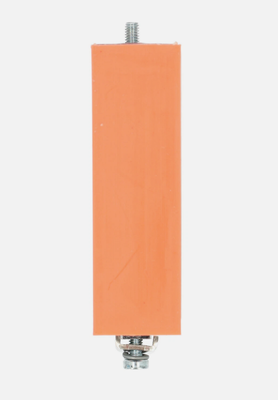

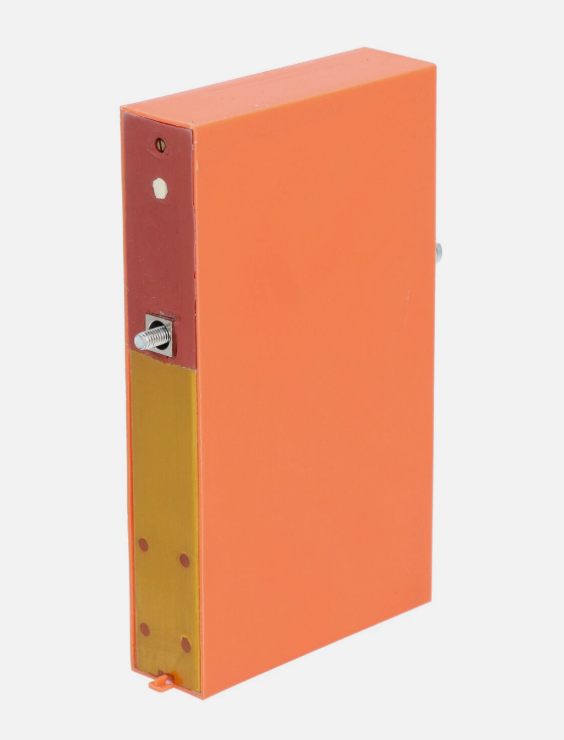

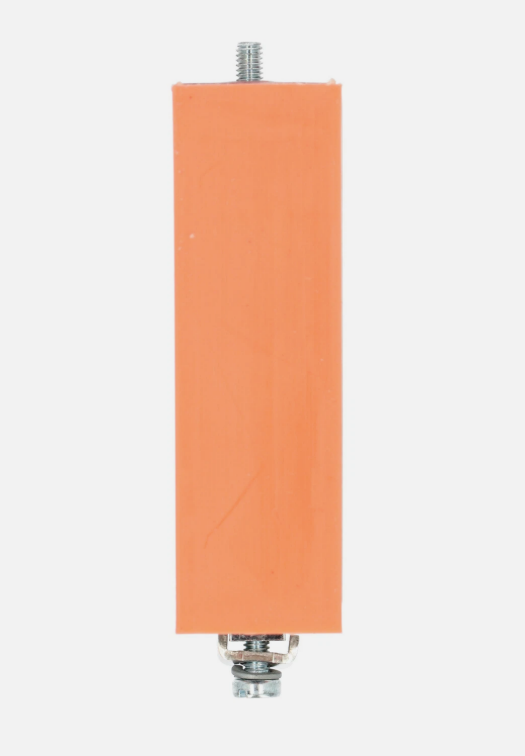

ГСИ130 244-130-000-20

GSI130 244-130-000-20

GSI130 (244-130-000-20) представляет собой гальванический блок разделения, предназначенный для обеспечения электрической изоляции между датчиками/кондиционерами сигнала и системами обработки сигнала.Подходит для двухпроводной системы передачи, обеспечивая питание датчиков и кондиционеров сигнала при одновременном чтении их выходных сигналов.

В более широких применениях GSI130 может питать любую электронную систему с потреблением тока менее 20 мА.Устройство выводит сигнал напряжения пропорционально току, потребляемому кондиционером сигнала; этот сигнал напряжения может быть использован непосредственно для анализа выхода кондиционера.

Модуль GSI130 эффективно предотвращает такие проблемы, как помехи на заземлении, вызванные различиями напряжения между точкой измерения и оборудованием обработки сигнала.Использование GSI130 устраняет необходимость в барьерах Зенера, что в противном случае привело бы к дополнительному падению напряжения и ограничило бы как длину линии электропередачи, так и динамический диапазон системы.

• Напряжение питания: +24 V ± 5%
• Риппл (100 Гц): максимум 100 мВ.
• Потребление электроэнергии при отсутствии нагрузки: приблизительно 20 мА
• Потребление энергии при нагрузке 20 мА: приблизительно 60 мА
• Потребление энергии при коротком замыкании: максимум 120 мА
• Выходное напряжение без нагрузки (к кондиционеру): 18 V ± 1 V
• Выходное напряжение при нагрузке 20 мА: 16 V ± 1 V
• Ток короткого замыкания: 60 мА
• Пропускная способность: постоянное до 10 кГц ±0,5%, -1 дБ @ 20 кГц

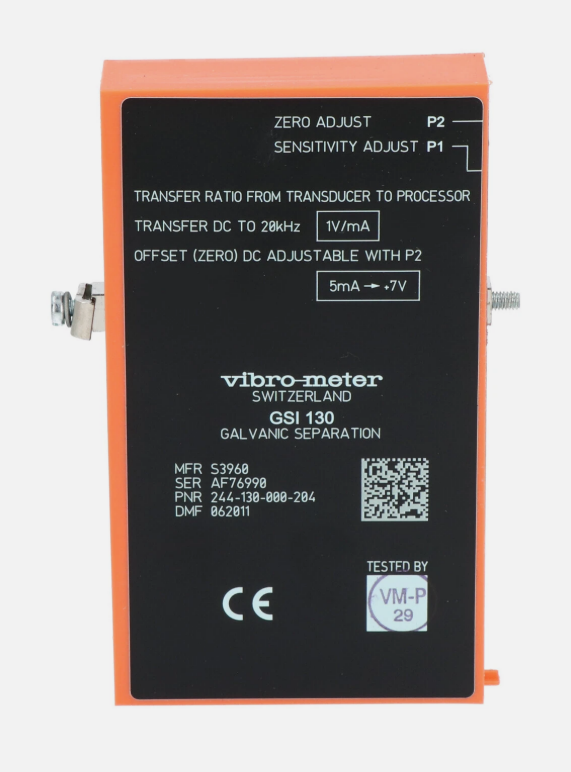

• Функция передачи: 1 В/мА (фабричная установка, регулируемая с помощью потенциометра P1)
• Температурный дрейф < 200 ppm/°C
• Линейность: ±0,5% (в пределах динамического диапазона измерений)
• Компонент сигнала постоянного тока: регулируется через потенциометр P2; Umin = +2 V, Umax = напряжение питания - 2,5 V
• Шум (максимальный остаточный сигнал): 12 mVpp при 5 mA DC; 25 mVpp при 12 mA DC
• Гальваническая изоляция (вход на выход) ≥ 4 кВ RMS

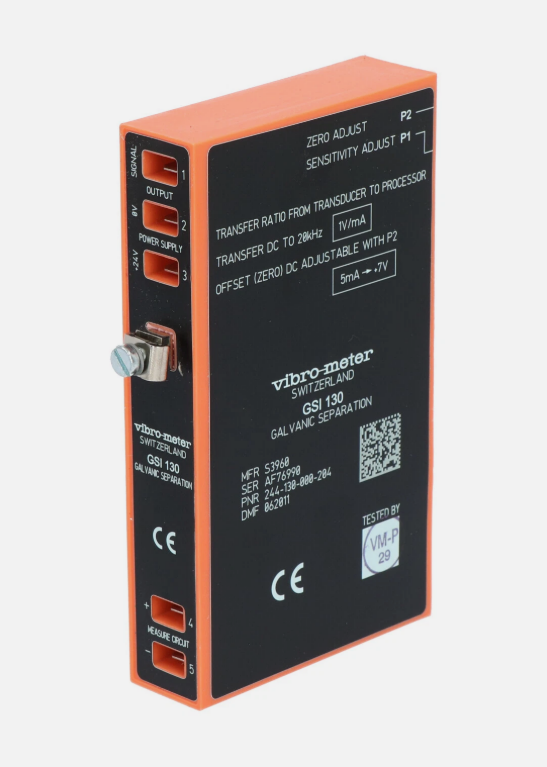

• Электрические соединения: 5 вкладок, AMP-Faston типа 6.3
• Рабочая температура: от 0°C до +55°C
• Температура хранения: от -20°C до +70°C

В системах мониторинга состояния компрессоров в нефтехимической промышленностиGSI130 питает акселерометры с выходной точкой тока серии CE и передает сигналы датчиков на большие расстояния в систему сбора данных в контрольной комнатеЕго способность преобразования в μA в mV позволяет передавать сигнал на большие расстояния, охватывающие сотни метров, без опасений по поводу ослабления сигнала.

В чем разница между GSI130 (244-130-000-20) и GSI122?

GSI122 и GSI130 относятся к одной и той же серии продуктов и имеют схожие основные функции.В то время как GSI130 неЕсли требуется работа в взрывозащищенной зоне, следует выбрать GSI122 или его преемника GSI127.

Какие типы сенсорных сигналов поддерживает GSI130?

Он поддерживает входный сигнал 0-20 мА тока и входный сигнал 0-20 ВДЦ напряжения. Он совместим с датчиками вибрации серии CA, CE, PV и VE, датчиками динамического давления серии CP,и датчики близости серии TQ.

Каков гарантийный срок?

Стандартная промышленная гарантия: 12 месяцев; при правильной установке и отсутствии перегрузки продукт имеет срок службы 5-10 лет.
