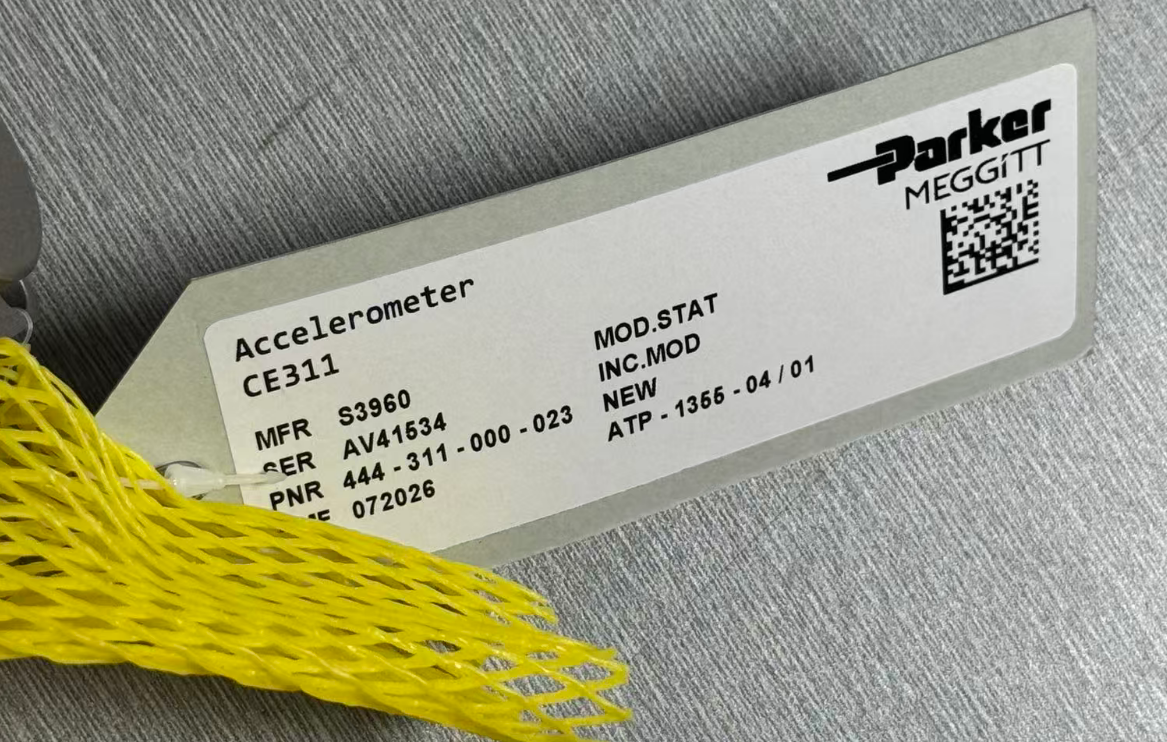

CE311 444-311-000-023

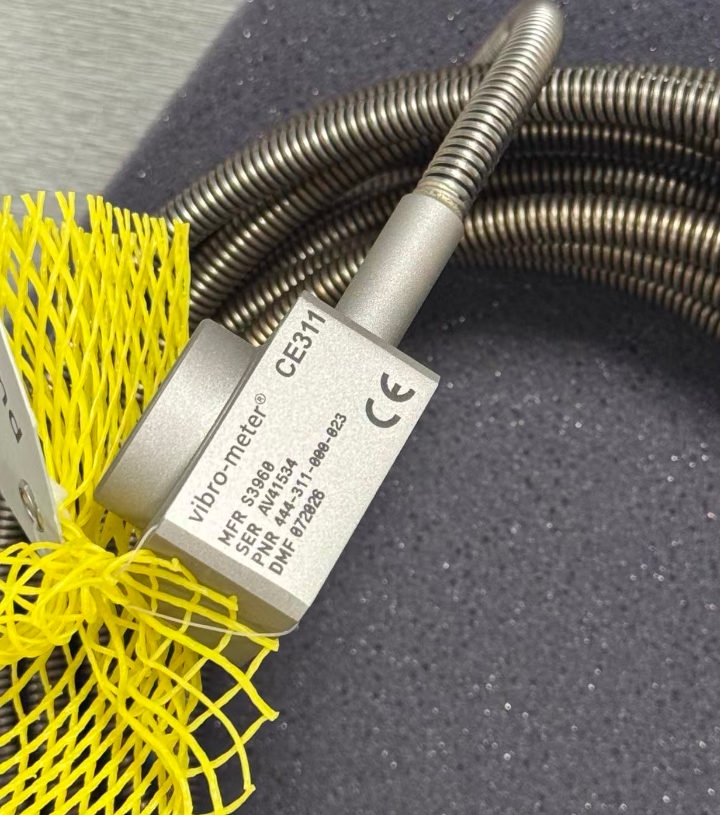

CE311 444-311-000-023 — это пьезоэлектрический акселерометр в стандартной версии со встроенным кабелем длиной 6 метров. Он специально разработан для мониторинга и защиты от механических вибраций в суровых промышленных условиях. Он оснащен встроенной электроникой для преобразования заряда в ток и выдает сигнал, модулированный по току, что обеспечивает прямую передачу сигнала на большие расстояния без необходимости использования внешнего усилителя заряда.

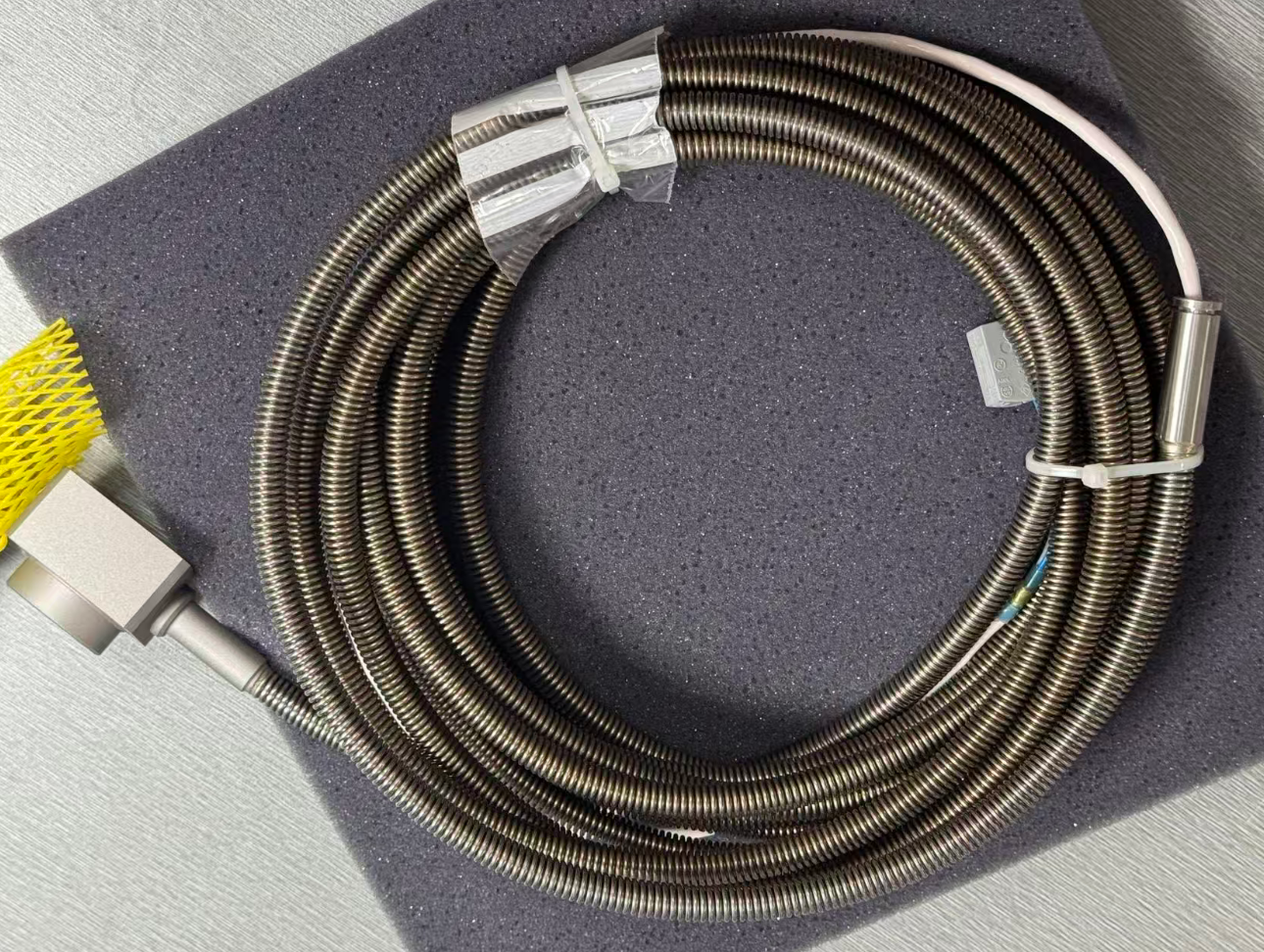

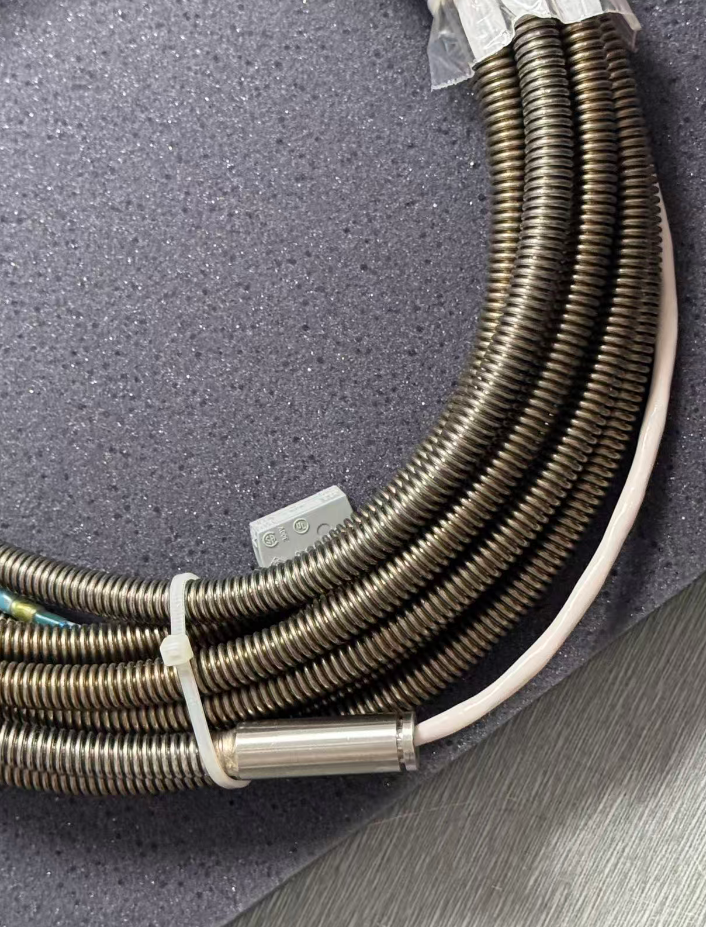

CE311 использует симметричный элемент измерения сдвигового типа, изготовленный из поликристаллического материала. Встроенная электроника датчика обрабатывает сигнал и выполняет преобразование заряда в ток, выдавая сигнал, модулированный по току, подходящий для передачи на большие расстояния. Корпус датчика соединен со встроенным экранированным витым кабелем посредством герметичной сварки, а кабель полностью защищен гибким шлангом из нержавеющей стали (защитной трубкой).

Герметичное сварное соединение между датчиком и защитной трубкой создает полностью герметичную систему, способную выдерживать 100% относительную влажность, воду, пар, масло, солевой туман, а также потенциальные загрязнители, такие как пыль, грибок и песок. Это делает CE311 высоконадежным устройством, подходящим для долгосрочного промышленного мониторинга вибрации.

• Чувствительность: 50 мкА/g ±5%
• Динамический диапазон измерения: от 0,004 до 40 g пик
• Перегрузочная способность (пиковая): до 100 g пик
• Линейность: ±1% (в пределах динамического диапазона измерения)
• Чувствительность к поперечным вибрациям: <3% (измерено при 15 Гц и 5 g)
• Резонансная частота (после установки): 20 кГц (типичная)
• Частотная характеристика: -3 дБ при 2 Гц; ≤±5% в диапазоне от 6 до 5000 Гц; ≤±10% в диапазоне от 5000 до 8000 Гц
• Источник питания: от 15 до 28 В постоянного тока, ток смещения от 5,5 до 7,5 мА
• Передача сигнала: выход с модуляцией по току (2-проводной)
• Ускорение при ударе: 500 g пик (полусинусоидальная волна, длительность 1 мс)
• Чувствительность к деформации основания: 0,0015 g/мкм (типичная)

Серия CE311 классифицируется по длине кабеля и сертификации взрывозащиты. Информация для заказа следующая:

MA133: Комплект теплоизоляции
TA102: Адаптер для монтажа
CG310: 3-контактный разъем (папа: MS3106E14S-7P, мама: MS3106E14S-7S)
JB105 / JB116: Распределительная коробка
K2xx: Кабель передачи
GSI127: Блок электрической изоляции

• Выберите длину кабеля в зависимости от расстояния от датчика до распределительной коробки или системы мониторинга. Версия с 6-метровым кабелем подходит для установки на средних расстояниях.
• Если требуется более длинный кабель, используйте разъемы, распределительную коробку и кабель передачи.
• Если температура монтажной поверхности превышает допустимый диапазон датчика, используйте комплект теплоизоляции MA133.
• Система мониторинга должна поддерживать вход с модуляцией по току (2-проводной, источник питания 15-28 В постоянного тока, ток смещения 5,5-7,5 мА).

На одном промышленном объекте требуется долгосрочный мониторинг вибрации механического оборудования. Однако между местом установки датчика и системой мониторинга существует значительное расстояние, а окружающая среда содержит масло, влагу и пыль. Был выбран CE311 444-311-000-023 (стандартная версия, встроенный кабель 6 метров); используя его встроенную электронную схему и выход с модуляцией по току, он передает сигналы на большие расстояния в систему мониторинга.
Полностью сварная герметичная конструкция и защитный шланг из нержавеющей стали эффективно противостоят маслу, влаге и пыли, обеспечивая долгосрочную и надежную работу датчика. Когда амплитуда вибрации превышает заданный порог, система мониторинга запускает сигнал тревоги или защитное действие для предотвращения повреждения оборудования и незапланированных простоев.

Да. CE311 использует выход с модуляцией по току, что делает его пригодным для передачи на большие расстояния. Его можно удлинить с помощью разъемов, распределительных коробок и кабелей передачи.

Непрерывная работа: от -40°C до +125°C; кратковременное воздействие (до 15 минут): от -55°C до +150°C.

Нет. CE311 имеет встроенную электронную схему, которая выполняет преобразование заряда в ток и напрямую выдает сигнал, модулированный по току, устраняя необходимость во внешнем устройстве обработки сигналов.

Стандартная промышленная гарантия: 12 месяцев; при правильной установке и отсутствии перегрузок срок службы изделия составляет 5-10 лет.
