GSI130 244-130-000-204

  • GSI130 244-130-000-204
  • GSI130 244-130-000-204
  • GSI130 244-130-000-204
Место происхождения Китай
Фирменное наименование Other
Сертификация Certificate of Origin
Номер модели GSI130 244-130-000-204
Количество мин заказа 1 ПК
Цена $700
Упаковывая детали Оригинальная упаковка коробки
Время доставки 3-5 дней
Условия оплаты Т/Т
Поставка способности 1-99 шт/3-5 дней
Подробная информация о продукте
Номер модуля GSI130 Номер заказа 244-130-000-204
Состояние В наличии Масса 1 кг
Время выполнения 3-5 рабочих дней Бренд Другой
Источник Китай Цена продажи 700 долларов
Гарантия 1 год
Выделить

Двухпроводные системы передачи Блок гальванической развязки

,

Выдерживаемое напряжение изоляции 4 кВ Модуль GSI130

,

Модуль изоляции сигналов чувствительности 1 В/мА
Оставьте сообщение
Характер продукции

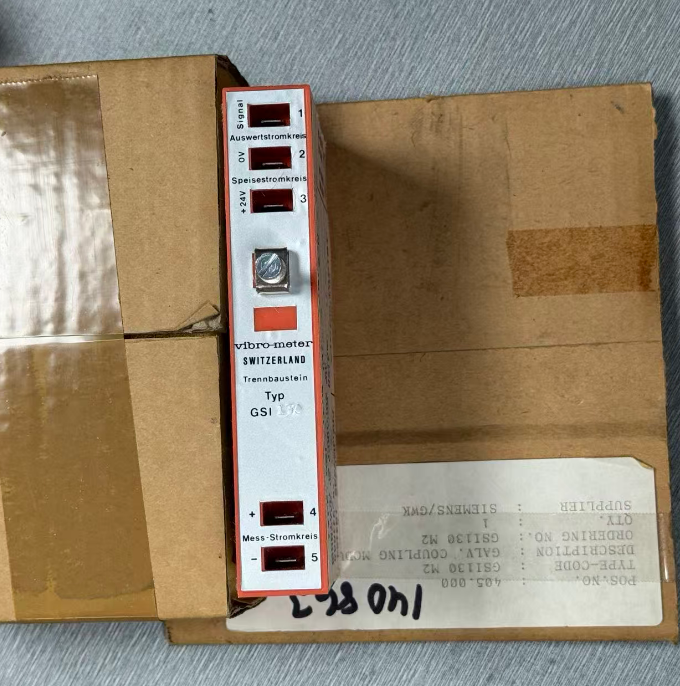

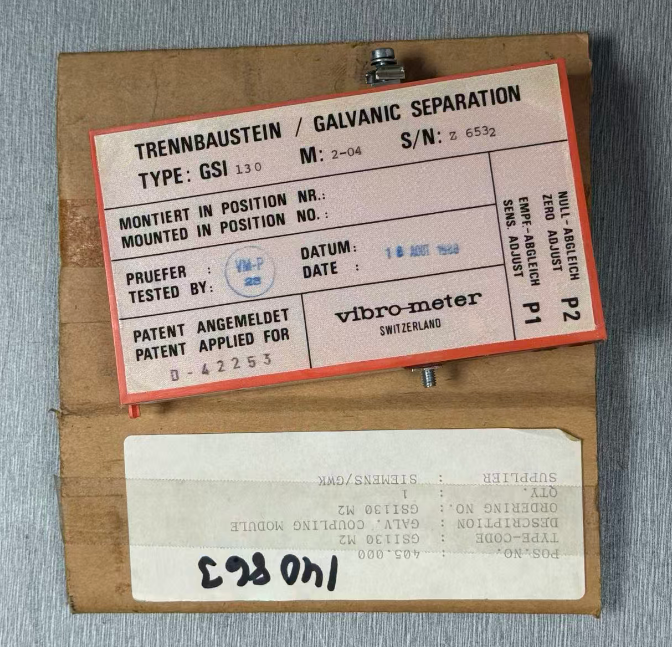

GSI130 244-130-000-204 Гальванический блок разделения
Ключевые особенности
  • Для двухпроводной системы передачи
  • Поставляет энергию датчикам и контроллерам и читает их сигналы
  • Может питать электронные системы с потреблением тока менее 20 мА
  • Выводит сигнал напряжения, пропорциональный току, вызываемому контроллером
  • Чувствительность регулируется до 1 В/мА (передача постоянного тока + переменного тока)
  • Номинальная изоляция выдерживает напряжение: 4 кВ
  • Выход может быть подключен к CE... серийным датчикам или IPC... серийным контроллерам
Описание продукта

GSI130 244-130-000-204 - это Гальванический блок разделения из серии GSI 122/130. Этот модуль используется для питания датчиков и кондиционеров сигнала и чтения их выходных сигналов;используется в основном в двухпроводной системе передачи.


Основная функция устройства заключается в обеспечении гальванической изоляции между точкой измерения и оборудованием обработки сигнала.Он предотвращает проблемы, вызванные различиями напряжения между точкой измерения и оборудованием обработки сигнала, например, земные петли.


В старых системах мониторинга вибрации часто устанавливаются датчики или кондиционеры на месте, а оборудование для обработки сигнала находится в комнате управления или электронной комнате.Различие потенциала на земле может существовать между двумяGSI 130 прерывает этот проводящий путь через электрическую изоляцию, что приводит к более стабильной передаче сигнала.

Спецификации продукции
Наименование марки Прочие
Модель GSI130
Информация о заказе 244-130-000-204
Каталог Передатчики скорости
Валовая масса/грузная масса 2.2 фунта / 35.2 унции / 1 кг
Размер упаковки 16 см х 16 см х 12 см
Страна происхождения Китай
Код СС 8537101190
Продолжительность В наличии
Морской порт Сямэнь
Оплата T/T
Цена продажи 700 долларов
Гарантия 12 месяцев
Время выполнения 3-5 рабочих дней
Партнеры курьеров DHL, UPS, TNT, FedEx и EMS
Информация о заказе
GSI130 244-130-000-204 ordering diagram and specifications
Процедуры обычного обслуживания
  • Проверьте питание и проводку:Проверить, что терминалы +24 V, 0 V и SIGNAL надежно подключены, без развязок, коррозии или сломанных проводов.
  • Проверьте изоляцию и заземление:Проверить, что место установки модуля, способ заземления и экранирование соответствуют требованиям системы для предотвращения образования новых петлей заземления.
  • Проверьте соотношение выхода:Во время капитального ремонта системы проверяйте, соответствует ли выход по-прежнему отношению передачи 1 В/мА; если система включает регулировку чувствительности, действуйте с осторожностью в соответствии с руководством.
  • Примечание Различия версии:В документации указано, что регулировка уровня постоянного тока "только GSI 122"; при обслуживании GSI 130 не допускается ошибочная регулировка функций, отсутствующих на этой модели.
  • Очистка и рассеивание тепла:Поддерживайте поверхность модуля в чистоте, чтобы предотвратить накопление пыли и влаги, которые могут привести к снижению изоляции.
  • Управление запасными частями:Поскольку GSI130 является более старой моделью, рекомендуется поддерживать достаточный запас запасных частей для критических приложений, чтобы избежать длительного простоя в случае сбоя.
  • Сертификация и оценка безопасности:При использовании в потенциально взрывоопасных средах или схемах, связанных с безопасностью, после технического обслуживания проверяется, что границы сертификации и целостность безопасности системы остаются неизменными.
Исследование применения

При мониторинге вибрации паровой турбины, на месте устанавливаются акселерометры серии CA или соответствующие контроллеры вблизи корпусов подшипников.и сигналы должны быть переданы на большие расстояния к стойке мониторинга в электронном зале.
Поскольку в установке много высокопроизводительных устройств, различия наземного потенциала вводят шум в цепочку сигналов.Гальваническая изоляция достигается между точкой измерения и блоком обработки сигнала., заземление прерывается, и вибрационный сигнал стабилизируется.

Часто задаваемые вопросы
Каковы основные функции GSI130 244-130-000-204?
Он используется для питания датчиков и контроллеров и чтения их сигналов; он в основном используется в двухпроводной системе передачи,выпускает сигнал напряжения пропорционально току, потребляемому контроллером, обеспечивая при этом гальваническую изоляцию между точкой измерения и блоком обработки сигнала.
Какой сигнал он выпускает?

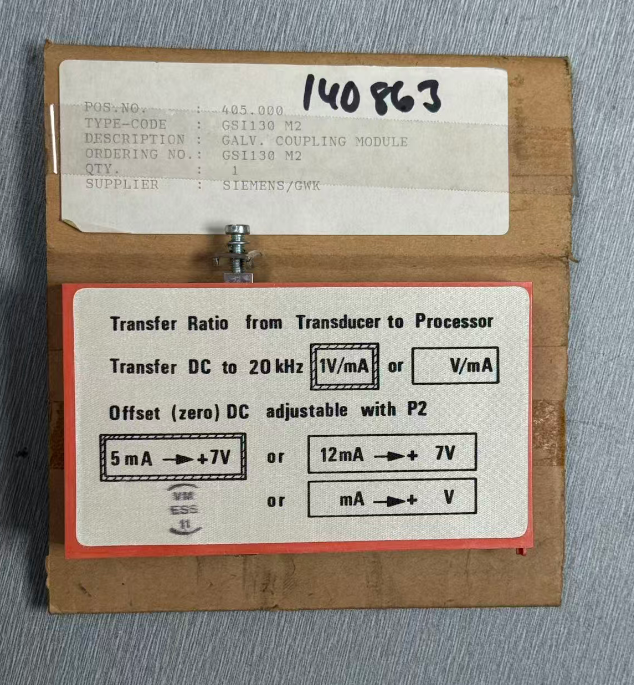

Он выводит сигнал напряжения пропорционально току, вводимому контроллером. Чувствительность, указанная в документации, составляет 1 В/мА (DC + AC transfer),и он может быть использован непосредственно для анализа сигнала контроллера.
Каков гарантийный срок?
Стандартная промышленная гарантия: 12 месяцев; при правильной установке и отсутствии перегрузки продукт имеет срок службы 5-10 лет.
GSI130 244-130-000-204 product image and installation details
