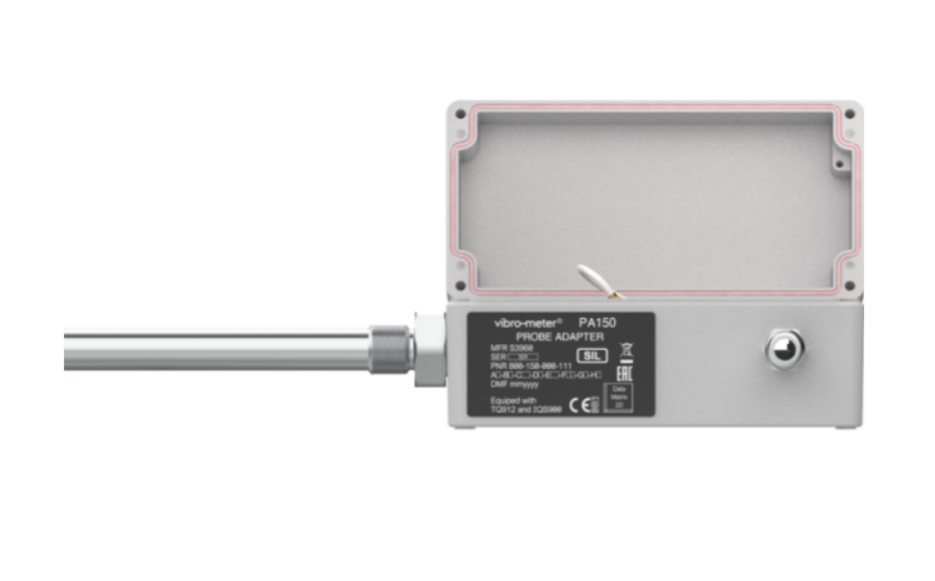

ПА150 800-150-000-011

PA150 800-150-000-011является адаптером для установки зонды, который интегрирует цепочку измерения близости в полную,самостоятельная система, предназначенная для бесконтактного измерения вращающихся валов машин в требовательных промышленных условиях.

• Принцип измерения: Эдди-ток (без контакта)
• Линейный диапазон измерений (G3): 0,3 ~ 4,3 мм
• Чувствительность (G3): 4 mV/μm (напряжение) / 1,25 μA/μm (ток)
• Частота ответа: постоянный ток ~ 20 кГц (-3 дБ)
• Линейность: ссылка на кривую производительности
• Общая длина системы: 1 м (интегрированный кабель TQ912).
• Диапазон температуры датчика: -40°C ~ +180°C
• Температурный диапазон сигнального кондиционера: -40°C ~ +85°C
• Оценка защиты корпуса: IP65
• Материал корпуса: алюминиевый сплав (литой)
• Материал крепления: нержавеющая сталь 1.4301
• Материал адаптера: нержавеющая сталь 1.4305
• Сертификация взрывостойкости: Ex e (увеличение безопасности)
• Соответствие требованиям EMC: EN 61000-6-2 / EN 61000-6-4
• Электрическая безопасность: EN/IEC 61010-1

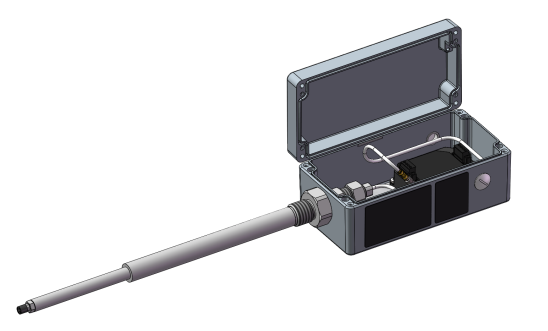

PA150 объединяет датчик, кондиционер сигнала и монтажную структуру в одно устройство, значительно упрощая установку и пуск в эксплуатацию.Ключевые характеристики включают линейный диапазон измерений 4 мм (чувствительность G3: 4 мВ/μm), широкочастотный ответ (DC до 20 кГц), сертификация функциональной безопасности SIL 2 и соответствие API 670.

Его съемная конструкция корпуса позволяет регулировать разрыв во время работы машины,в то время как нержавеющая сталь установки с прутом (доступны в длинах от 50 до 800 мм) и ± 10 мм возможности регулирования положения предлагают исключительную гибкость установки.

PA150 широко используется для защиты от вибраций и контроля состояния вращающихся машин, таких как паровые турбины, газовые турбины, компрессоры,и насосные установки в секторах, включая производство электроэнергии и нефтехимиюЕго рейтинг защиты от проникновения IP65 и широкий диапазон температур работы обеспечивают долгосрочную надежную работу в суровой промышленной среде.

На нефтехимическом предприятии требовалось наблюдение за осевым смещением ротора для центрифугированного компрессора, чтобы предотвратить повреждение подшипника тяги.Диапазон линейных измерений PA150 4 мм (вариант G3) охватывает весь диапазон осевого смещения.

Мостовой стержень из нержавеющей стали (C144, 144 мм) и адаптерная установка (E105, 105 мм) обеспечивают гибкую регулировку глубины установки (± 10 мм).6В) подается в систему мониторинга VM600 для обеспечения мониторинга положения в режиме реального времени и сигнализации..

Положение установки ствола зонда из нержавеющей стали регулируется в диапазоне ± 10 мм, а адаптер предлагает различные варианты нити и длины для различных поверхностей установки:

• Внешняя установка:Поддерживает обратную установку датчика TQ912, что позволяет устанавливать без демонтажа машины.
• Корректировка разрыва:Разъемная конструкция корпуса позволяет легко регулировать разрыв между зондом и целью, даже когда машина работает.
• Гибкая установка:Положение установки ствола зонда из нержавеющей стали регулируется в диапазоне ± 10 мм, а адаптер предлагает различные варианты нити и длины для различных поверхностей установки.

Каков принцип измерения PA150?
PA150 использует принцип вихревого тока для бесконтактного измерения.

Можно ли его использовать в опасных местах?
Да, PA150 доступен в экспозиции, сертифицированной как взрывостойкая (Ex) (код модели A5), подходящей для потенциально взрывоопасных условий.Пожалуйста, обратите внимание, что все компоненты всей цепочки измерений (датчик, кабеля и кондиционера сигнала) должны иметь соответствующую сертификацию Ex.

Какова общая длина системы?
Для PA150 общая длина системы (TSL) соответствует длине 1-метрового интегрированного кабеля, прикрепленного к датчику TQ912.

Каков гарантийный срок?
Стандартная промышленная гарантия: 12 месяцев; при правильной установке и отсутствии перегрузки продукт имеет срок службы 5-10 лет.
