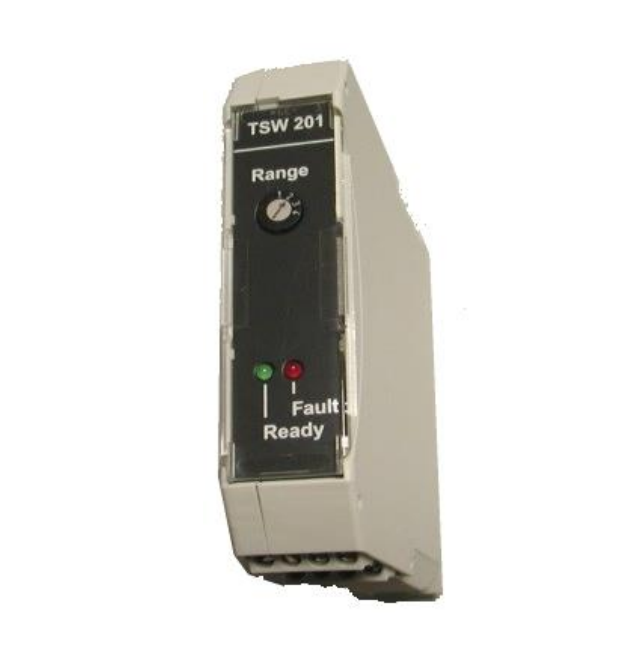

ВМД TSW201-007-05

VMD TSW201-007-05 — это одноканальный датчик вибрации промышленного класса, предназначенный для измерения вибрации вала (Sppm) вращающихся механизмов с использованием вихретокового датчика смещения. Он выдает размах значений вибрации и соответствует стандартам DIN ISO 10817-1, частично эквивалентным стандартам API 610.

• Диапазон измерения: 50/125/250/500 мкм (выбирается через переднюю панель)
• Диапазон частот: 1–250 Гц (заводская настройка)
• Точность чувствительности: ±5%
• Отклонение линейности: ± 2% FSR
• Погрешность температуры: 8 % RD + 4 % FSR.
• Температура окружающей среды: от 0 до +85°C
• Напряжение питания: +24 В постоянного тока (18-30 В постоянного тока), макс. 100 мА, гальванически изолированный
• Материал корпуса: Полиамид, серый.
• Класс защиты: IP40
• Способ монтажа: монтаж на DIN-рейку (EN 60715:2001-09, тип 35×7,5 мм)

Устройство оснащено комплексными внутренними функциями самодиагностики, которые в режиме реального времени отслеживают неисправности обрыва цепи или короткого замыкания в датчике и кабелях, а также случаи, когда измеряемый объект выходит за пределы статического диапазона измерения. Условия неисправности обозначаются красным светодиодом на передней панели и аналоговым сигналом неисправности 2 мА.

ВМД--TSW201--X1--X2:

1. Визуальный осмотр: Периодически проверяйте корпус преобразователя на наличие повреждений, загрязнений или коррозии.
2. Проверка светового индикатора: убедитесь, что зеленый светодиод «Готовность» горит постоянно, а красный светодиод «Отказ» не горит.
3. Проверка проводки: Убедитесь, что все клеммы проводки надежно закреплены, а кабели не имеют признаков износа или повреждения.
4. Проверка зазора датчика: убедитесь, что статический зазор между датчиком вихревых токов и измеряемым валом находится в пределах эффективного диапазона измерения.

Паротурбинная установка на теплоэлектростанции требует постоянного контроля вибрации вала во время работы для предотвращения выхода из строя лопаток или подшипников. Используется преобразователь VMD TSW201-007-05 в паре с вихретоковым датчиком WW007; датчик устанавливается на шейке вала рядом с подшипником для бесконтактного измерения размаха вибрации вала. Передатчик выдает сигнал 4–20 мА на РСУ, что позволяет осуществлять мониторинг в реальном времени и подавать сигналы тревоги о состоянии вибрации устройства.
