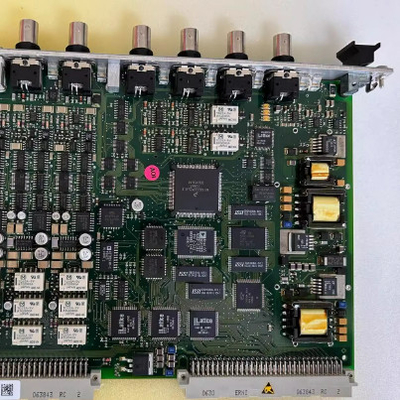

Продукт:MPC4 200-510-150-031 Карта защиты машин Тип MPC4 в наличии

Описание

Карта защиты машин MPC4 является центральным элементом системы защиты машин (MPS) серии VM600 от линейки продуктов Meggitt Sensing Systems Vibro-Meter®.Эта очень универсальная карта способна измерять и контролировать до четырех динамических сигналов и до двух скоростных входов одновременно.

Входы динамического сигнала полностью программируемы и могут принимать сигналы, представляющие ускорение, скорость и смещение (близость), среди прочего.Встроенная многоканальная обработка позволяет измерять различные физические параметры, включая относительную и абсолютную вибрацию, Smax, эксцентричность, положение тяги, абсолютное и дифференциальное расширение корпуса, смещение и динамическое давление.

Цифровая обработка включает цифровую фильтрацию, интеграцию или дифференциацию (при необходимости), корректировку (RMS, среднее значение, истинный пик или истинный пик-к-пик),отслеживание порядка (амплитуда и фаза) и измерение разрыва между преобразователем и целью.

Входы скорости (тахометра) принимают сигналы от различных датчиков скорости, включая системы, основанные на зондах близости, датчиках сбора магнитных импульсов или предоставляющих сигналы TTL.Также поддерживаются фракционные тахо-соотношения.

Калибровка может быть выражена в метрических или имперских единицах.Уровни предупреждения и опасности могут быть адаптированы в зависимости от скорости или любой внешней информации.

Цифровой выход доступен внутри (на соответствующей карте IOC4T) для каждого уровня тревоги.Эти сигналы тревоги могут быть направлены на шину внутри стойки VM600 для управления реле на дополнительных картах реле (таких как IRC4 и RLC16).

Обработанные динамические (вибрационные) сигналы и сигналы скорости доступны на задней части стойки (на передней панели IOC4T) в качестве аналоговых выходных сигналов.Поставляются сигналы напряжения (0-10 В) и тока (4-20 мА).

MPC4 выполняет самотесты и диагностику при включении.Встроенная в карту система ОК постоянно отслеживает уровень сигналов, предоставляемых датчиками, и указывает на любую проблему, вызванную поврежденной линией передачи, неисправный преобразователь или кондиционер.

Лист данных:DS_VM600_MPC4-en.pdf
