IS200JPDGH1B GE Mark VI

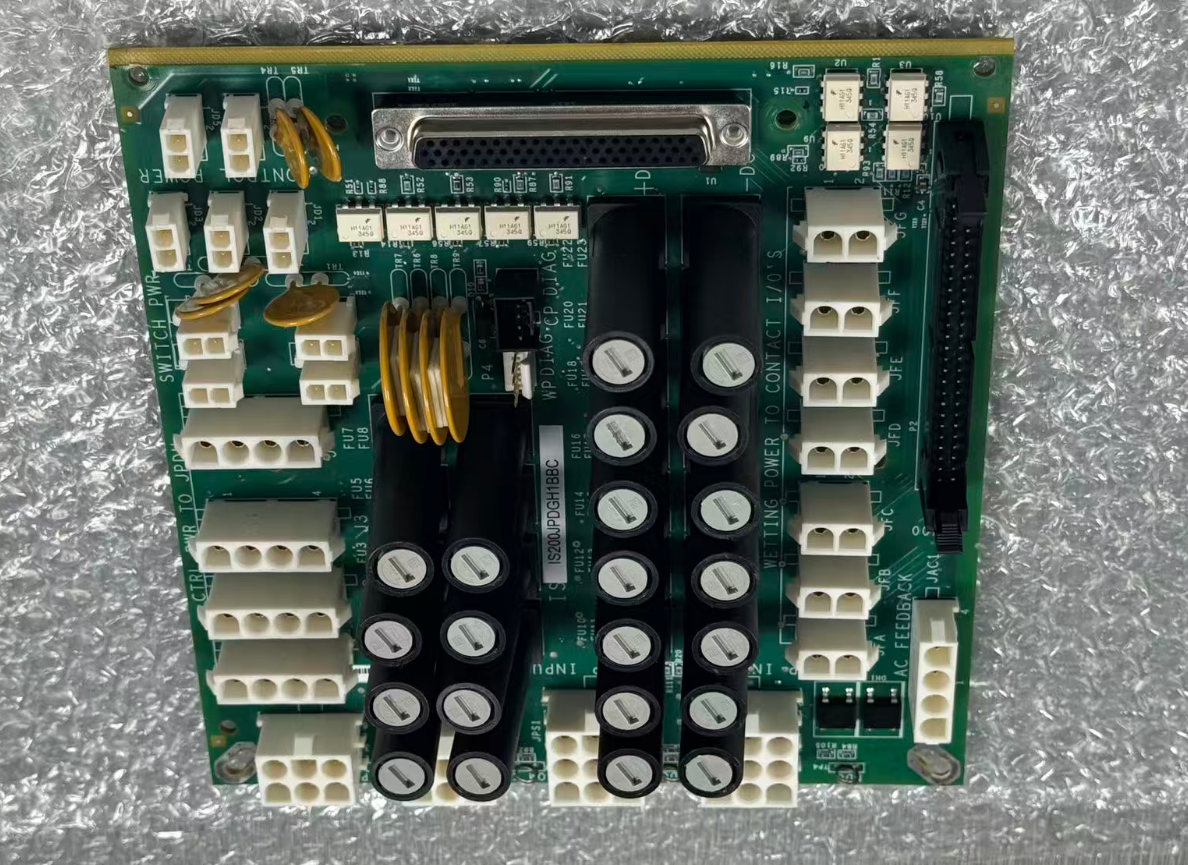

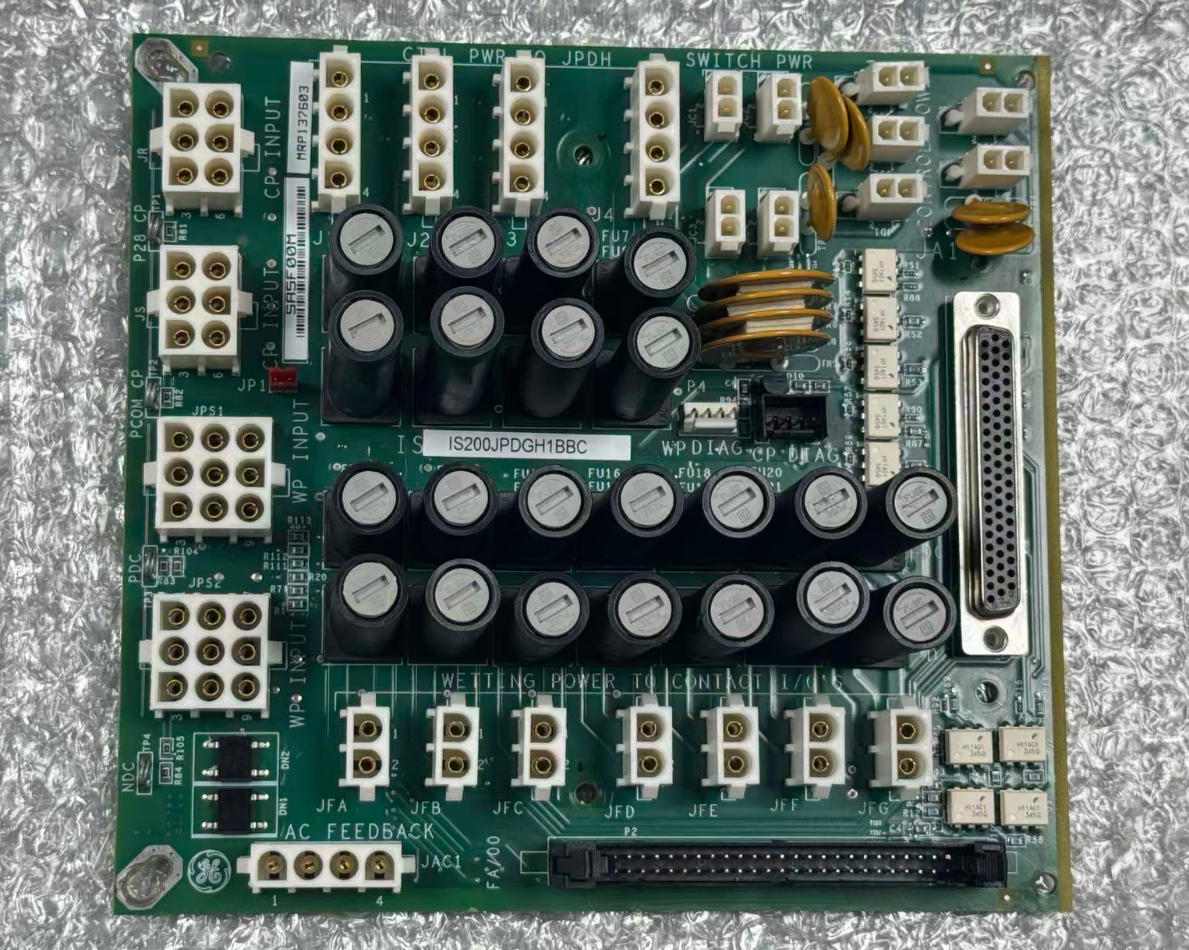

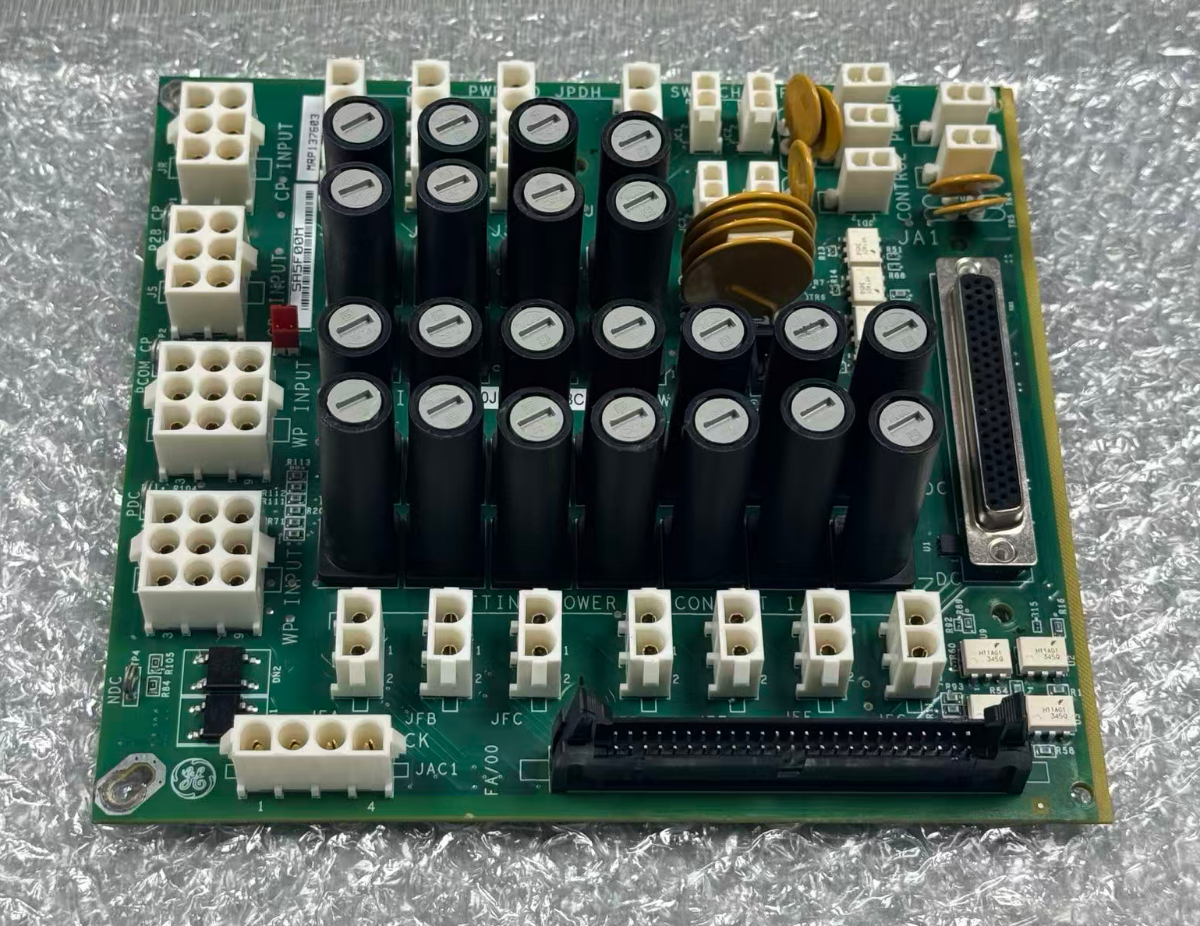

IS200JPDGH1B — это карта распределения питания с перемычками (JPDG) и основной компонент подсистемы PDM (модуль распределения питания). Установленная в модуле распределения питания шкафа управления двигателем, эта карта распределяет внешнее управляющее питание и питание с контактов «сухой контакт» на несколько карт ввода-вывода, клеммных колодок и процессорных модулей внутри шкафа. Она служит центральным узлом передачи питания по всей системе управления.

IS200JPDGH1B оснащена светодиодными индикаторами состояния каналов на плате, что позволяет персоналу технического обслуживания интуитивно определять рабочее состояние каждого выходного канала без необходимости его индивидуального измерения мультиметром. Эта плата является частью серии JPDG и имеет общую базовую архитектуру с другими моделями серии, такими как IS200JPDGH1A и IS200JPDGH1ABD. Основные различия заключаются в уровне ревизии аппаратного обеспечения и расширенных возможностях диагностики.

• Тип продукта: Карта распределения питания с перемычками (JPDG)
• Сокращение функции: JPDG
• Максимальный ток: 40 А
• Входное питание: Блок питания управления 28 В постоянного тока (двухканальный резервированный)
• Питание от сухих контактов: 24 / 48 В постоянного тока
• Мониторинг переменного тока: 2 канала (115 В / 230 В переменного тока)
• Выходные каналы: Несколько независимых каналов с предохранителями
• Рабочая температура: -30°C до +65°C (версия для стандартной температуры)
• Покрытие печатной платы: Конформное покрытие
• Метод монтажа: Задняя панель шкафа / DIN-рейка

IS200JPDGH1B должна использоваться совместно со следующими компонентами системы:

• IS200JPDMG1A: Главная распределительная панель с шиной 40 А, обеспечивающая питание 28 В постоянного тока для JPDGH1B.
• IS200JPDSG1A: Плата выбора с двойным резервированием, обеспечивающая автоматическое переключение шины питания для JPDGH1B.
• IS200JPDFG1A: Плата фильтра ЭМП, которая может быть подключена последовательно перед JPDGH1B для снижения кондуктивных помех.
• IS200JPDPG1A: Плата ответвления 10 А, используемая для вторичного распределения после JPDGH1B.
• Серия пакетов ввода-вывода (например, IS220PAICH1B, IS220PDIAH1B и т. д.): Получает управляющее питание и питание с контактов «сухой контакт» через JPDGH1B.

Завод модернизировал свою существующую систему управления Mark VI до архитектуры Mark VIe. Недавно установленная панель распределения питания IS200JPDGH1B подает питание с контактов «сухой контакт» на семь клеммных плат ввода-вывода. Из-за наличия в среде эксплуатации слабокоррозионных газов была выбрана версия с конформным покрытием. Осмотр, проведенный через два года эксплуатации, не выявил признаков коррозии на поверхностях платы, а отклонение напряжения для всех выходных каналов оставалось в пределах ±2%.

Нет, не выполняет. Это исключительно аппаратное обеспечение для распределения питания, не имеющее встроенного центрального процессора. Сигналы неисправности отправляются через ленточный кабель к пакету ввода-вывода PPDA для обработки на уровне системы.

Стандартная версия работает в диапазоне от -30°C до +65°C, а версия для высоких температур расширяет диапазон до -40°C до +75°C.
