DS200TCEBG1B Плата расширения защитной клеммы GE Mark V

  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
Место происхождения США
Фирменное наименование GE
Сертификация Certificate of Origin
Номер модели DS200TCEBG1B
Документ GE Mark VI.pdf
Количество мин заказа 1 ПК
Цена $2200
Упаковывая детали Оригинальная упаковка коробки
Время доставки 5-7 дней
Условия оплаты Т/Т
Поставка способности 1-99 шт/3-5 дней
Подробная информация о продукте
бренд GE Номер модуля DS200TCEBG1B
Каталог МАРК V Цена продажи $2200
Состояние В наличии Источник США
Время выполнения 3-5 рабочих дней Гарантия 1 год
Масса 1 кг
Выделить

Плата расширения клеммной нагрузки с защитной изоляцией сигнала

,

Несколько функций защиты Плата GE Mark V

,

Глубокая совместимость DS200TCEBG1B
Оставьте сообщение
Характер продукции
DS200TCEBG1B GE Марка V
Обзор продукции

DS200TCEBG1B - это защитная расширительная панель, которая принадлежит серии DS200 и в основном используется в зоне защиты P1 системы Mark V.Карта служит центральным узлом для интерфейса и кондиционирования сигнала в системе.

Он отвечает за масштабирование и кондиционирование сигналов PT (потенциальный трансформатор) и CT (текущий трансформатор) от генераторов поля, напряжений шины и токов линии,и для передачи обрабатываемых сигналов на панель TCCB для использованияВ то же время он работает совместно с панелью защиты от превышения скорости TCEA, модулем TC2000 и терминальными блоками, чтобы сформировать полную цепочку защиты.

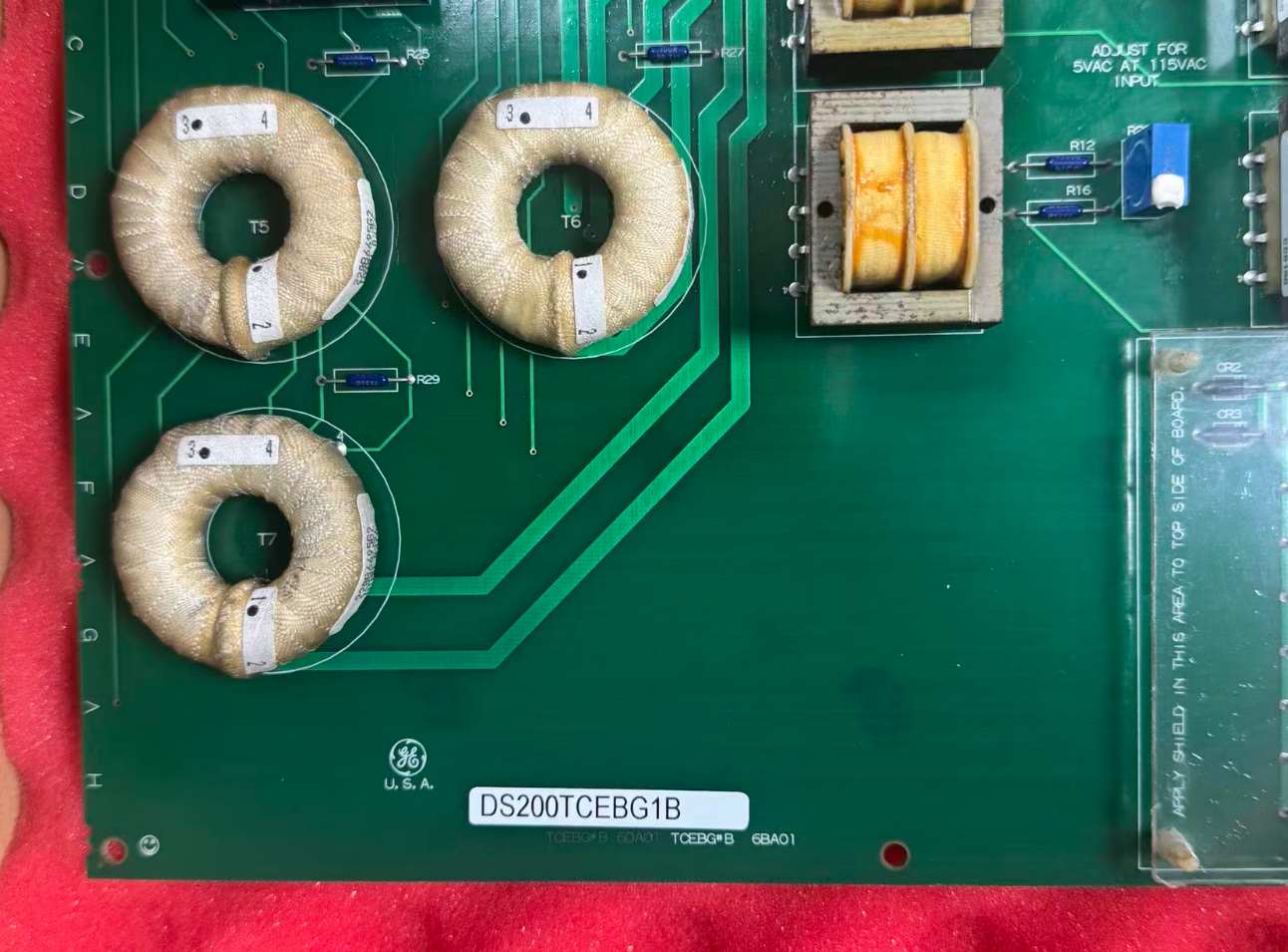

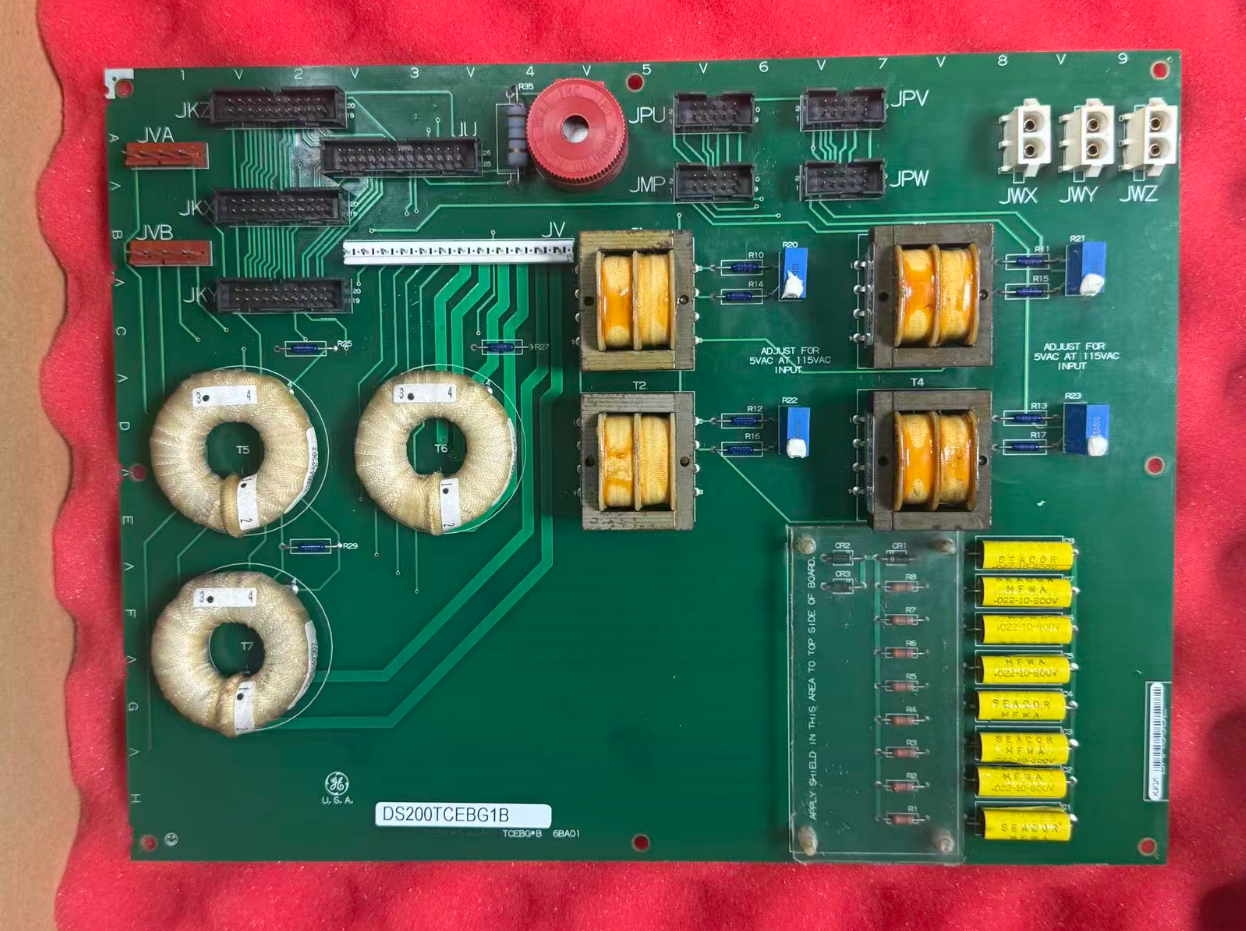

С точки зрения внешнего вида и устройства оборудования эта плата оснащена 3 разъемами (для питания и системной шины), 4 трансформаторами сигнала (служащими изоляционными каналами),1 26-прикольный разъединитель (в основном используется для приема основных сигналов), 4 10-конектора и 3 20-конектора (для подключения I/O терминалов).

Ключевые особенности
  • Возможности изоляции и защиты сигнала: четыре бортовых трансформатора сигнала обеспечивают электрическую изоляцию, подавляют переходные поля и доставляют чистые сигналы в главный контроллер.
  • Многочисленные функции защиты: интегрированная изоляция сигнала, преобразование уровня, расширение защитной схемы,и терминалы проводки работают с системой Mark V для реализации защиты от превышения скорости и логики поездки.
  • Ограниченные возможности бортовой диагностики: возможности самодиагностики ограничены; однако предупреждение, ошибка,и отчеты о поездках могут быть сгенерированы с помощью диагностического инструмента диска и загружены через серийный порт для анализа.
  • Глубокая совместимость с системой Mark V: совпадение сигнала настроено для системы защиты Mark V P1, с оптимизированной формой импульса и конверсией уровня,обеспечение совместимости с полным спектром модулей TCEA/TC2000.
Спецификации продукции
Наименование марки General Electric
Модель DS200TCEBG1B
Каталог Маркировка V
Валовая масса/грузная масса 2.2 фунта / 35.2 унции / 1 кг
Размер упаковки 16 см х 16 см х 12 см
Страна происхождения США
Код СС 8537101190
Продолжительность В наличии
Морской порт Сямэнь
Оплата T/T
Цена продажи $2200
Гарантия 12 месяцев
Время выполнения 3-5 рабочих дней
Партнеры курьеров DHL, UPS, TNT, FedEx и EMS
Сравнение аналогичных моделей
DS200TCEAG1B:Обе платформы входят в серию Mark V, но они служат разным функциональным целям.в то время как платы серии TCEA обрабатывают основные функции обработки для защиты от превышения скорости; оба дополняют друг друга.
DS200SHVMG1A:Также высоковольтная панель мониторинга и защиты в серии Mark V, но в первую очередь предназначена для SCR высоковольтных интерфейсов,отличается от фокусировки DS200TCEBG1B на расширении терминала защиты.
Конфигурация системы
Совет по защите от превышения скорости TCEA Эта панель работает непосредственно в сочетании с Советом по защите от превышения скорости TCEA, чтобы сформировать основное защитное звено зоны защиты P1.в то время как TCEA занимается обнаружением превышения скорости и выполнением логики поездки.
Модуль поездки TC2000 Работает в сочетании с Trip Module TC2000, чтобы обеспечить проводную передачу и исполнение сигналов.
Терминал PTBA Сигналы PT/CT, масштабируемые картой, в конечном итоге направляются на терминальную плату PTBA, завершая физическое соединение между сигналами и полевыми устройствами.
Ключевые моменты конфигурации расширительной стойки
  • Карта должна быть установлена в отверстие 1 расширительной стойки.
  • Поддерживает каскадное расширение до 7 раков, с максимальной длиной кабеля 15 метров.
  • После замены убедитесь, что вы проверили конфигурацию топологии стойки в программном обеспечении.
  • Поддерживает функцию "Hold Last State", которая блокирует состояние выходного модуля при прерывании связи с процессором, предотвращая непреднамеренное движение привода.
Рекомендации по полевому подключению:Все полевые соединения должны использовать защищенные кабели, и каждый входный канал имеет защиту от перенапряжения 30 В.
Пример случая

Система Mark V газовой турбины 9E на определенной электростанции использует DS200TCEBG1B в зоне защиты P1 для изоляции и масштабирования сигналов PT/CT.Работа совместно с панелью TCEA и модулем TC2000, обеспечивает надежную защиту во время зажигания, разогрева, ускорения и подключения к сети, тем самым уменьшая ошибки.

Часто задаваемые вопросы
Где установлена доска?
Он установлен в P1 Core Location 2 в контрольном шкафу Mark V и должен быть установлен в Слот 1 раковины расширения.
Какой диапазон температуры работы платы?
Нормальный диапазон температуры работы составляет от -20°C до +60°C, а диапазон температуры хранения - от -40°C до +85°C.
Каков срок гарантии на этот модуль?
Обычно гарантийный срок для оригинальных изделий составляет 12 месяцев.
DS200TCEBG1B GE Mark V Protective Termination Expander Board
