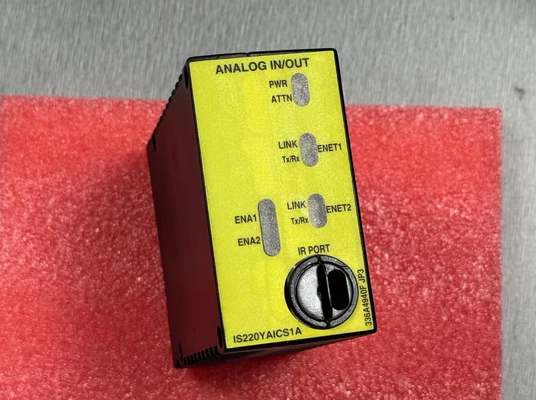

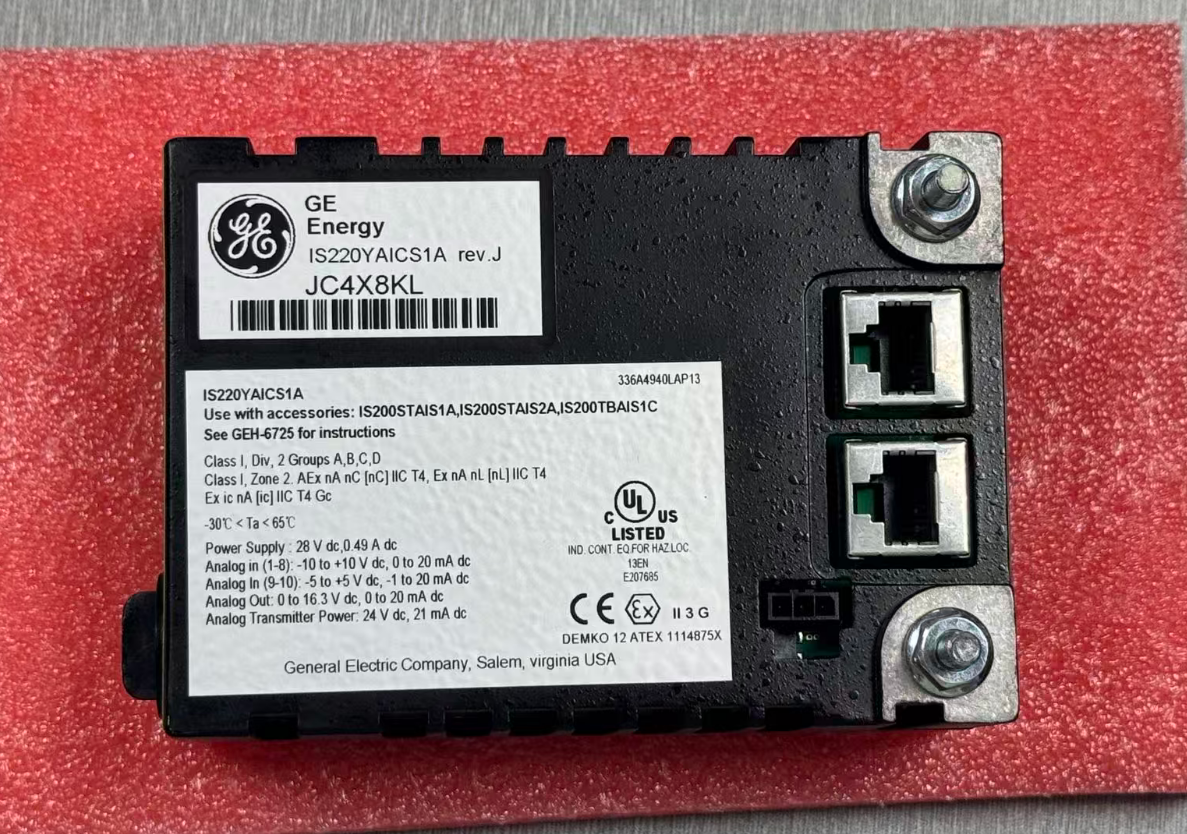

IS220YAICS1A ГЭ марки VIe

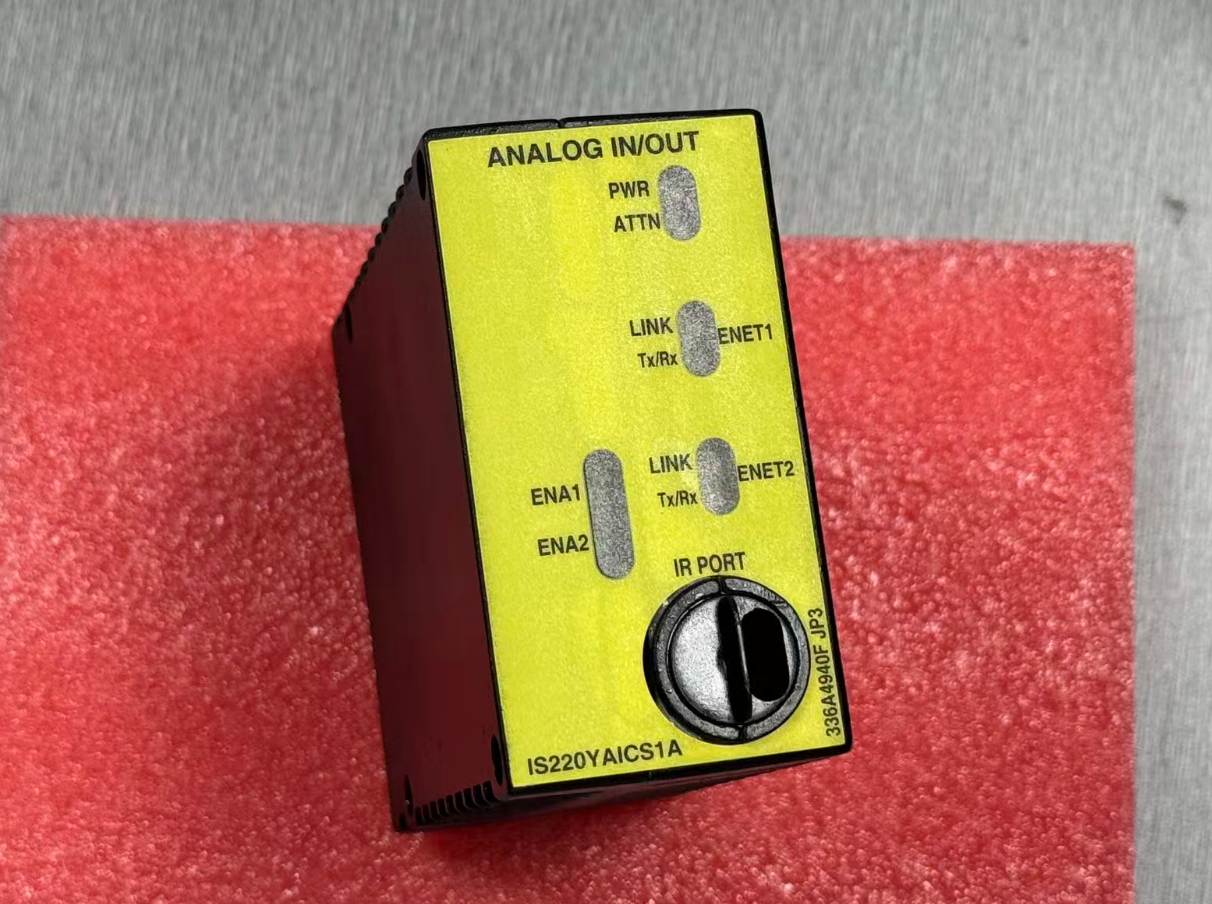

Модуль IS220YAICS1A служит электрическим интерфейсом между сетью I/O Ethernet и аналоговой клеммной платой, выполняя двунаправленное преобразование сигналов от полевых датчиков и команд системы управления. Разработанный специально для приложений промышленной автоматизации, требующих высоконадежной обработки аналоговых сигналов и сертификации по уровню полноты безопасности (SIL), он широко используется в критически важных областях, таких как газовые турбины, паровые турбины, нефтегазовая и перерабатывающая промышленность.

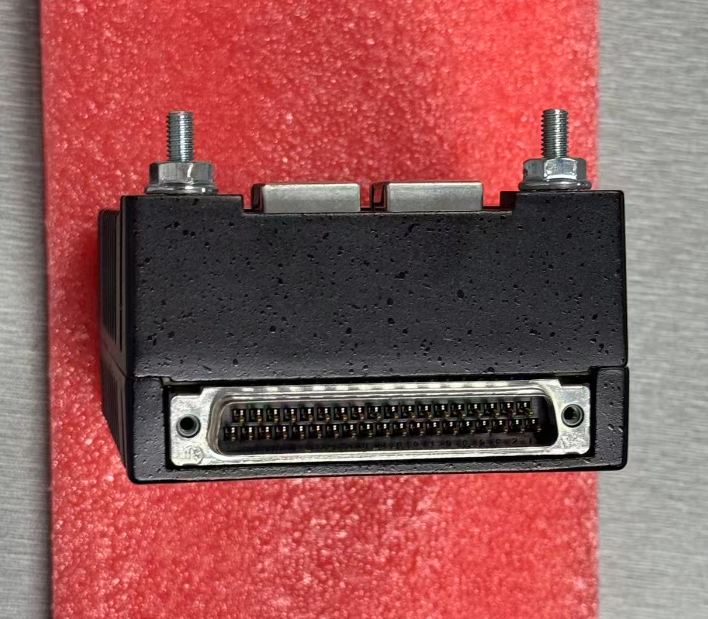

Этот модуль устанавливается на совместимую аналоговую клеммную плату (например, серии TBAIH1C или STAI). Он оцифровывает аналоговые сигналы от полевых передатчиков и передает их контроллеру, одновременно преобразуя цифровые команды управления в аналоговые выходные токи для управления полевыми исполнительными механизмами.

Модуль использует двухъядерную архитектуру, состоящую из платы общего назначения и выделенной платы сбора данных. Входные сигналы сначала проходят через пассивный фильтр нижних частот с частотой среза 75,15 Гц для снижения шума, а затем оцифровываются с высокой точностью с помощью 16-битного аналого-цифрового преобразователя (АЦП) в сочетании с аналоговым мультиплексором и многоступенчатыми схемами усиления/масштабирования.

• Сертификация безопасности SIL 3: Пройдена оценка exida по стандарту IEC 61508, достигнут уровень SIL 3 в конфигурации HFT=1 (тройное резервирование).
• Высокоточная обработка сигналов: Оснащен 16-битным АЦП на входе и 14-битным ЦАП на выходе, с точностью входного сигнала ±0,1% от полной шкалы.
• Гибкая многоканальная конфигурация: Поддерживает 10 аналоговых входов (±5 В, ±10 В, 4-20 мА) и 2 аналоговых выхода (0-20 мА); первые 8 входов могут быть гибко сконфигурированы для режимов входного напряжения ±5 В или ±10 В.
• Поддержка резервированной архитектуры: Поддерживает симплексные и тройные резервированные (TMR) конфигурации с автоматическим переключением при отказе.
• Возможность горячей замены: Поддерживает горячую замену при включенном питании системы; замена модуля не требует отключения питания системы.
• Диапазон рабочих температур: от -40°C до +70°C.
• Напряжение изоляции сигнала: ≥2500 В переменного тока.
• Устойчивость к перенапряжениям: ±2 кВ, подходит для экстремальных промышленных сред.

Для новых проектов систем безопасности Mark VIeS мы рекомендуем следующую конфигурацию:

Эта конфигурация была протестирована в нескольких крупномасштабных проектах газотурбинных парогазовых установок, при этом надежность и безопасность системы соответствуют проектным требованиям.
