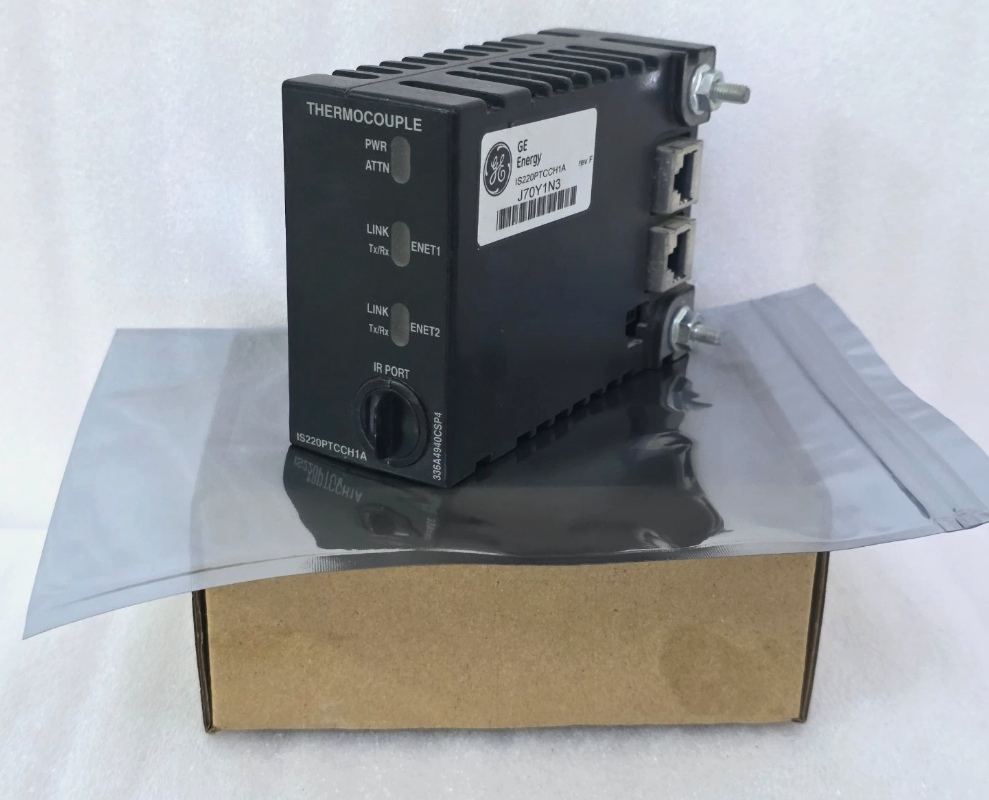

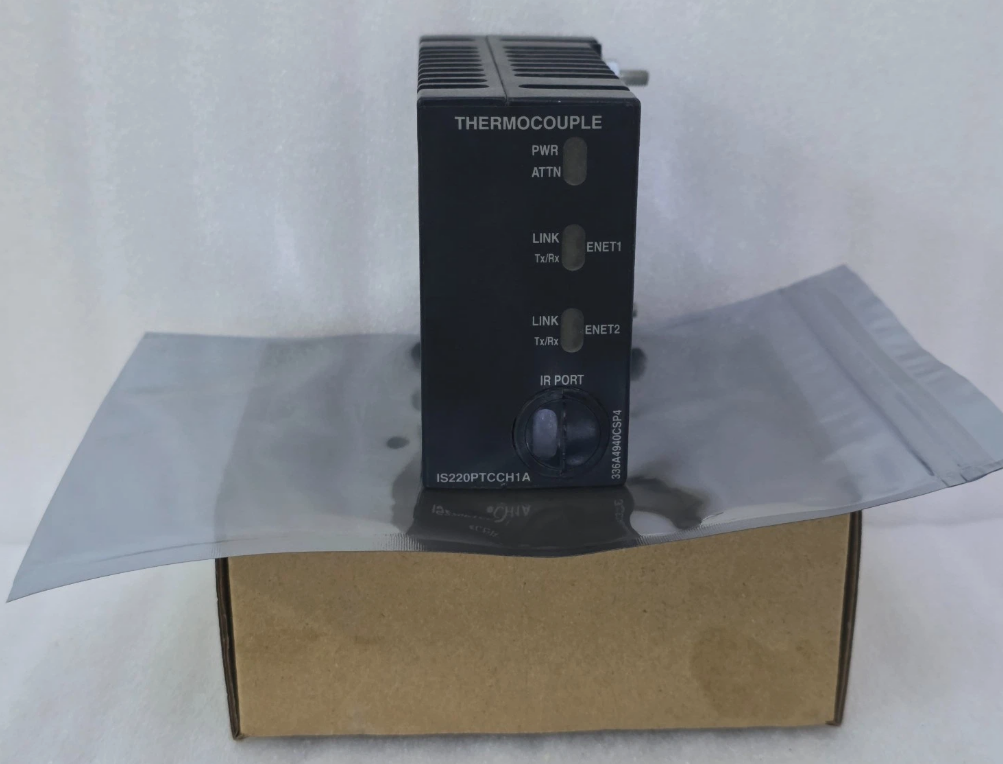

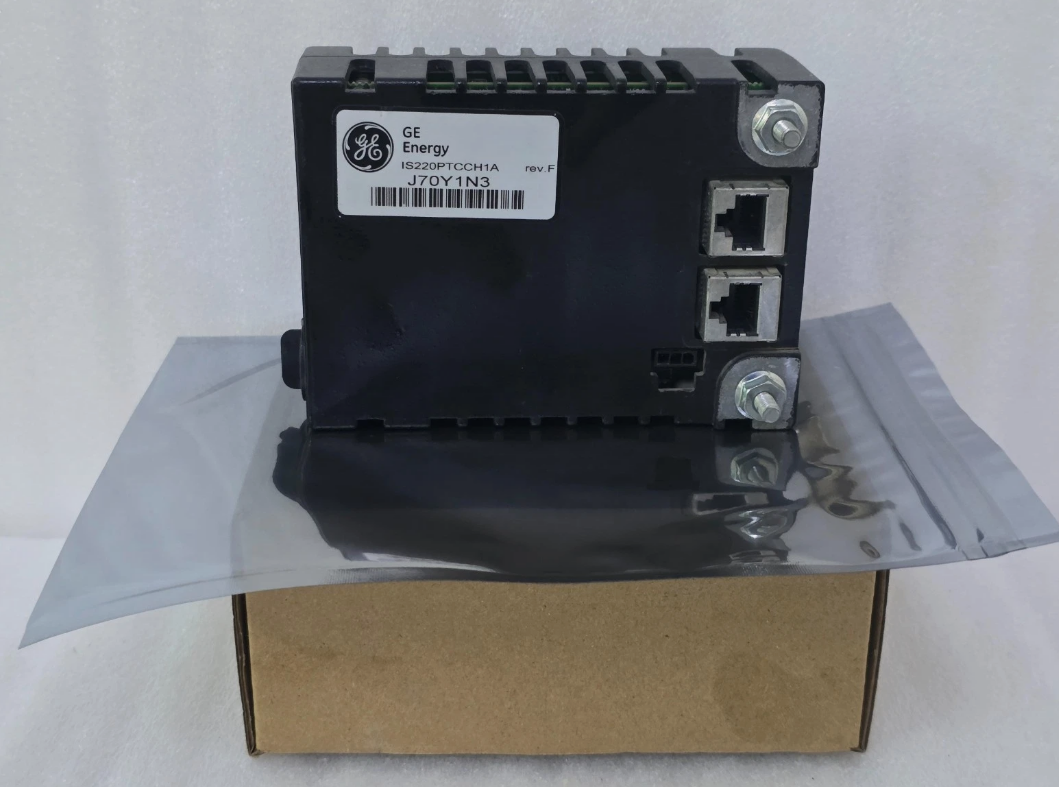

IS220PTCCH1A ГЭ марки VIe

  • IS220PTCCH1A GE Mark VIe
  • IS220PTCCH1A GE Mark VIe
  • IS220PTCCH1A GE Mark VIe
Место происхождения США
Фирменное наименование GE
Сертификация Certificate of Origin
Номер модели IS220ptcch1a
Документ GE-Mark-VIe-VIeS.pdf
Количество мин заказа 1 ПК
Цена $5000
Упаковывая детали Оригинальная упаковка коробки
Время доставки 5-7 дней
Условия оплаты Т/Т
Поставка способности 1-99 шт/3-5 дней
Подробная информация о продукте
Номер модуля IS220ptcch1a Бренд GE
Каталог Марк VIe Цена продажи 5000 долларов
Состояние В наличии Источник США
Время выполнения 3-5 рабочих дней Гарантия 1 год
Масса 1 кг
Выделить

16-битный аналого-цифровой преобразователь

,

модуль ввода термопары

,

Двухканальный резервный модуль Ethernet GE Mark VIe
Оставьте сообщение
Характер продукции
IS220PTCCH1A GE Mark VIe

IS220PTCCH1A — это модуль ввода термопар, специально разработанный для сбора температурных сигналов в системах управления газовыми и паровыми турбинами. Этот модуль преобразует слабые сигналы напряжения милливольтового уровня, генерируемые датчиками термопар, в высокоточные цифровые данные о температуре, которые затем передаются в реальном времени контроллеру по двум каналам Ethernet.

Плата использует интегрированную архитектуру «процессорная плата + плата сбора данных», включающую встроенную процессорную плату BPPx и выделенную плату сбора данных термопар. Модуль заключен в компактный металлический корпус и оснащен встроенной компенсацией холодного спая, автоматическим распознаванием датчиков и возможностями хранения данных в EEPROM.

Работая на уровне распределенного ввода-вывода Mark VIe, модуль взаимодействует с основными процессорами через двухканальный резервированный Ethernet, обеспечивая высокую надежность передачи данных о температуре. Основная логика его конструкции сосредоточена на усилении слабых сигналов и компенсации холодного спая, включая высокоточный 16-битный АЦП и дифференциальный мультиплексор для точного захвата малейших изменений напряжения от термопар.

Ключевые особенности
  • Поддерживает три режима конфигурации резервирования: симплексный, дуплексный и TMR
  • Обнаруживает обрывы цепи, обратные соединения и короткие замыкания в течение 2 мс
  • Автоматическое распознавание датчиков снижает сложность ввода в эксплуатацию
  • Светодиоды на передней панели и инфракрасный диагностический порт обеспечивают многоуровневые локальные диагностические возможности
  • Выполняет точную компенсацию холодного спая
  • Поддерживает автоматическое определение типа термопары и полярности
  • Независимая частота дискретизации 100 Гц на канал позволяет фиксировать внезапные изменения температуры в течение 10 мс
Технические характеристики продукта
Наименование бренда General Electric
Модель IS220PTCCH1A
Каталог Mark VIe
Вес брутто 2,2 фунта / 35,2 унции / 1 кг
Размер упаковки 16 см x 16 см x 12 см
Страна происхождения США
Код ТН ВЭД 8537101190
Срок поставки В наличии
Порт отгрузки Сямынь
Оплата T/T
Цена продажи 5000 долларов США
Гарантия 12 месяцев
Срок поставки 3-5 рабочих дней
Партнеры по доставке DHL, UPS, TNT, FedEx и EMS
Пример применения

На энергетическом объекте крупного угольно-химического комплекса на северо-западе Китая проект требовал глубокой интеграции системы управления Mark VIe для газовой турбины GE 9E с общезаводской системой DCS Experion для обеспечения централизованного мониторинга и оптимизации нагрузки.

В этом проекте IS220PTCCH1A отвечает за сбор ключевых параметров, таких как температура выхлопных газов газовой турбины и температура подшипников. Его стабильная связь Modbus TCP/IP обеспечивает передачу данных о температуре в систему DCS в реальном времени, тем самым устраняя «узкое место» связи между газовой турбиной и DCS.

Конфигурация и совместимость
Совместимые модули Описание функции
IS200TBTCH1B Клеммный блок термопар (конфигурация TMR); обеспечивает 12 каналов резервированных входов TMR при использовании с IS220PTCCH1A
IS200TBTCH1C Симплексный клеммный блок, специально разработанный для IS220PTCCH1A, с цветовой маркировкой клемм для удобного подключения термопар и встроенной защитой от перенапряжения
IS220PTCCH1B Обновленный модуль, доступный в качестве замены или варианта обновления для IS220PTCCH1A
IS220PRTDH1A Модуль ввода RTD, для применений, требующих измерения температуры сопротивления
IS220PMMH1A Основная плата управления, которая вместе с IS220PTCCH1A образует полную архитектуру управления Mark VIe
IS220PPRAH1A Модуль защиты, который при использовании с IS220PTCCH1A реализует логику защиты, связанную с температурой
Часто задаваемые вопросы
Сколько каналов ввода термопар поддерживает IS220PTCCH1A?
В симплексной конфигурации модуль предоставляет 12 независимых каналов ввода термопар. При использовании с клеммным блоком TBTCH1C конфигурация с двумя блоками может быть расширена до 24 каналов. В конфигурации TMR (с клеммным блоком TBTCH1B) он предоставляет 12 каналов.
Какие типы термопар поддерживает этот модуль?
IS220PTCCH1A поддерживает различные стандартные типы термопар, включая J, K, T, E, R, S, B и N, а также входные сигналы милливольт в диапазоне от -8 мВ до +45 мВ.
Какова точность измерения модуля?
Модуль использует 16-битный АЦП с погрешностью согласованности ±0,25 °F (приблизительно ±0,14 °C) и разрешением 0,1 °C. Точность компенсации холодного спая составляет ±0,5 °C.
Какой гарантийный срок на этот модуль?
Как правило, гарантийный срок на оригинальную продукцию составляет 12 месяцев.
