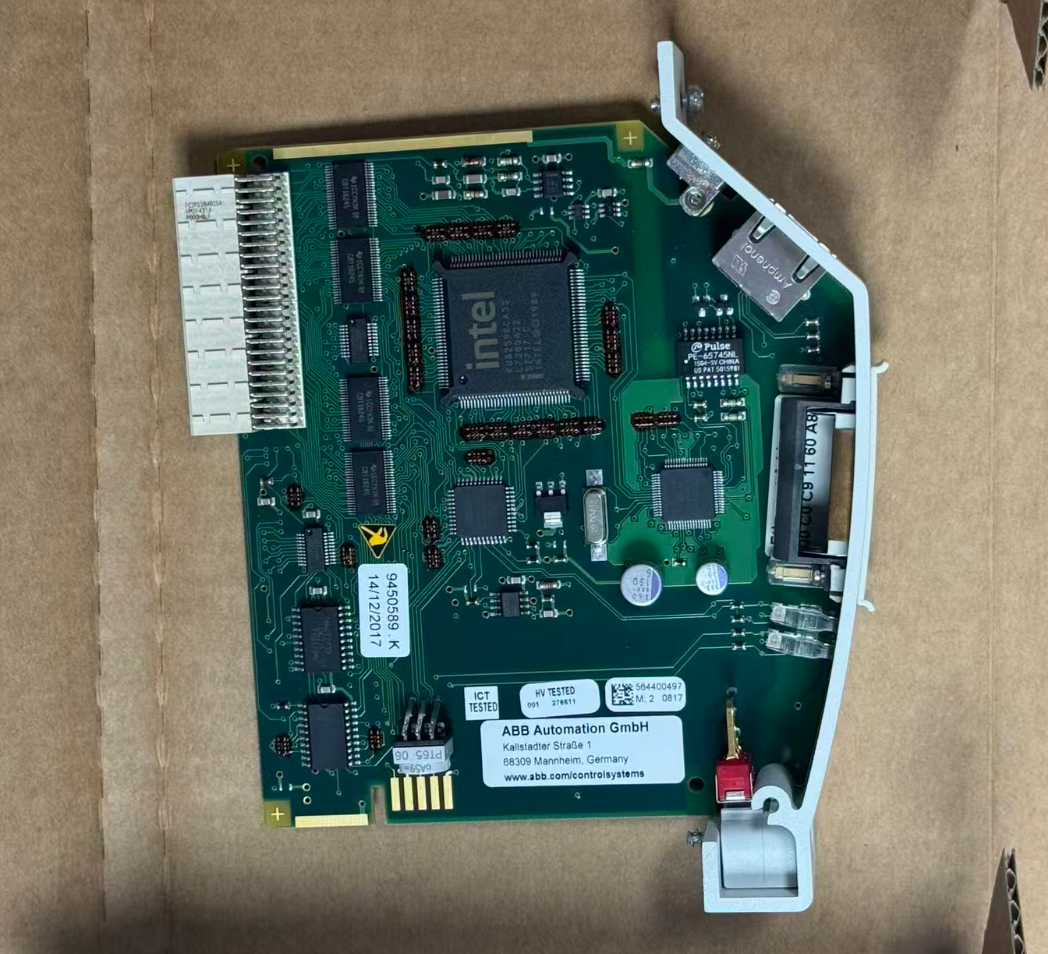

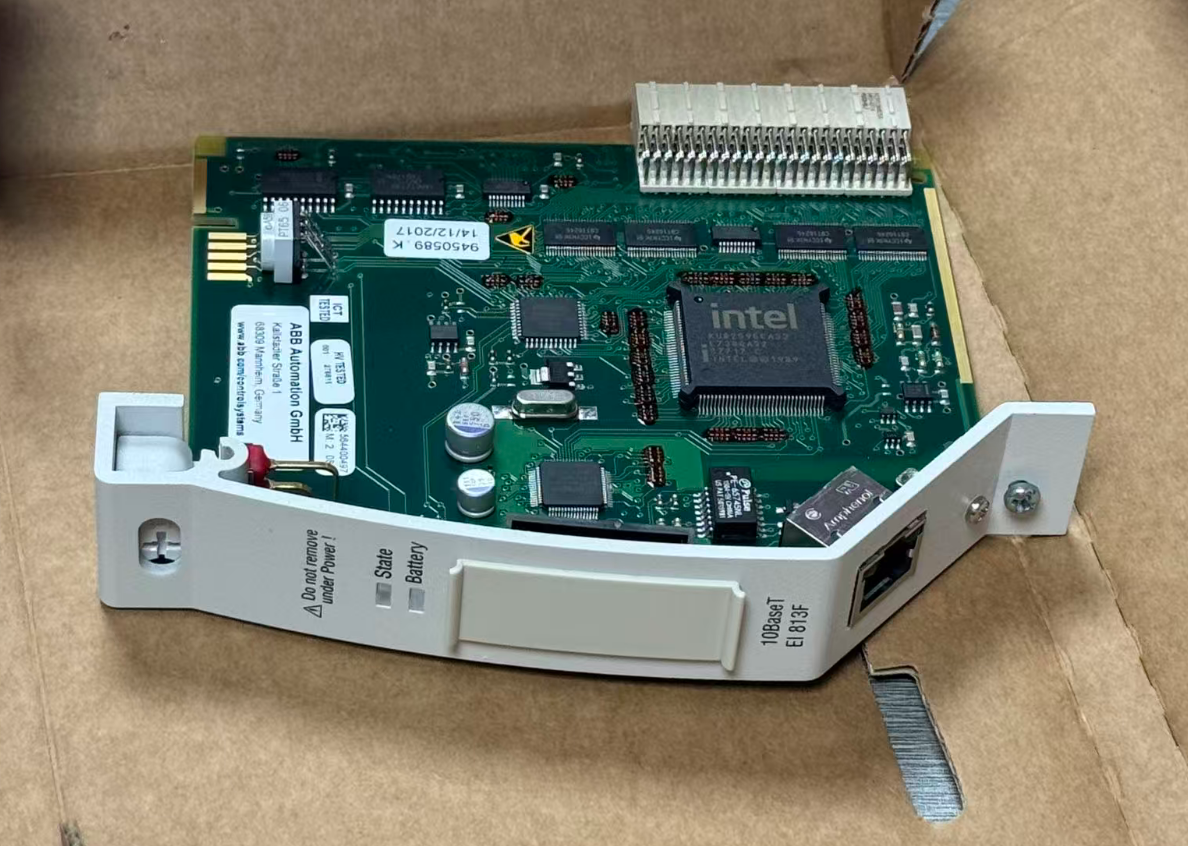

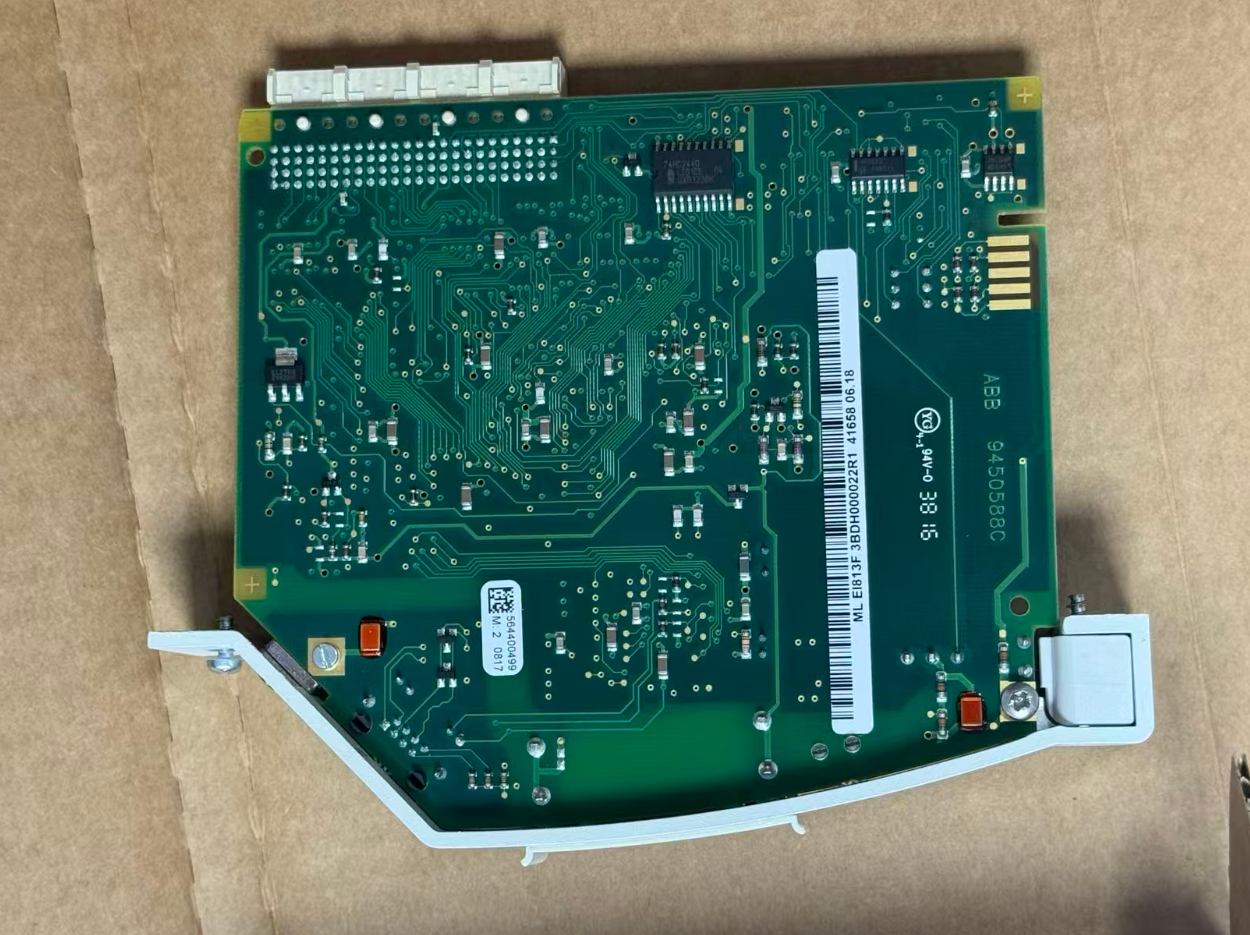

EI813F 3BDH000022R1 ABB

EI813F - это модуль Ethernet, специально разработанный для контроллера ABB Freelance AC 800F. Он устанавливает сетевую связь между контроллером и станциями оператора,инженерные станцииОн вставляется в слот для стойки AC 800F и общается с модулем процессора PM 802F или PM 803F через шину задней панели.

Основная функция модуля заключается в облегчении обмена данными между контроллером и системной шиной. The internal LAN controller preprocesses data for transmission and reception in accordance with Ethernet standards and synchronizes with the main processor via DMA control signals and interrupt signals, тем самым значительно уменьшая нагрузку на основный процессор.

• Сетевой стандарт: 10BaseT (IEEE 802.3)
• Скорость передачи данных: 10 Мбит/с
• Интерфейс: RJ45 (защищенный)
• Средство соединения: кабель с скрученной парой
• Совместимые процессоры: PM 802F / PM 803F
• Требования к программному обеспечению: Freelance V7.1 SP2a или более поздний
• Электроснабжение: 24 В постоянного тока от задней части стойки
• Рабочая температура: от -20°C до +60°C

В проекте модернизации завода необходимо интегрировать данные между существующей системой управления Freelance AC 800F и недавно развернутой системой PCS 7 (AS 417-4).Решение использует модуль EI813F для подключения контроллера AC 800F к промышленному Ethernet и позволяет обмениваться данными между двумя системами путем настройки UDP-соединения.

На стороне Freelance были сконфигурированы коммуникационный модуль EI813F и блоки функций передачи/приёма, а на стороне PCS 7,Функционные блоки FC50 "AG_LSEND" и FC60 "AG_LRCV" были названыЭто решение позволило обеспечить совместимость данных между системами управления между поставщиками при сохранении существующей инфраструктуры оборудования.Таким образом, экономия как затрат, так и времени, связанных с полной заменой системы.

• EI813F требует отдельного источника питания?
  Нет, модуль питается от стойки AC 800F (24 V DC) и не требует внешнего источника питания.
• Какие протоколы связи поддерживает модуль?
  Он поддерживает TCP/IP, UDP и Modbus/TCP. В некоторых документациях упоминается поддержка Profinet, но это должно быть подтверждено на основе фактической версии прошивки и конфигурации системы.
• У модуля есть своя батарея?
  No EI813F не содержит аккумулятор. Функция резервного копирования аккумулятора основной памяти поддерживается аккумулятором на стороне PM 802F/PM 803F;Вы должны периодически проверять состояние светодиода BATT модуля PM.
