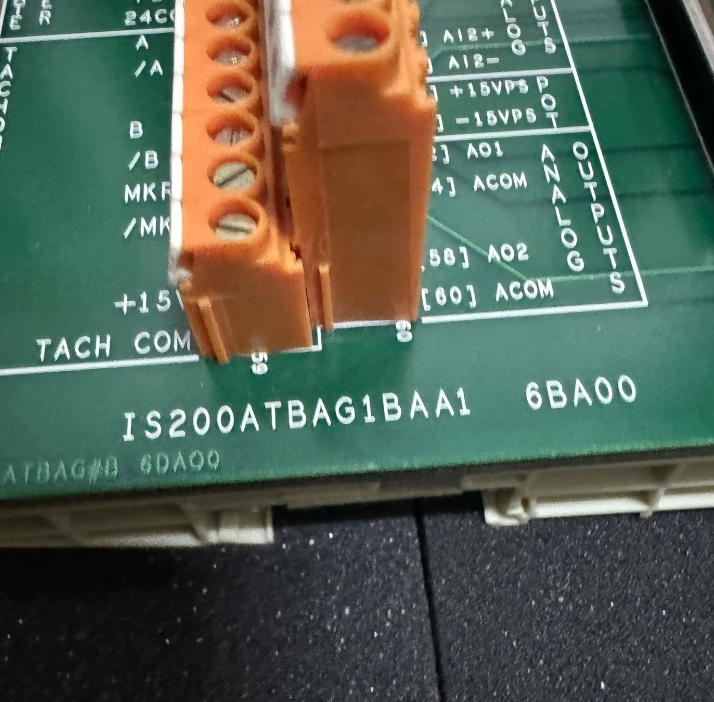

Плата ввода-вывода GE Mark VI без настраиваемого аппаратного покрытия печатной платы и совместимостью с несколькими версиями

  • IS200ATBAG1B GE Mark VI
  • IS200ATBAG1B GE Mark VI
  • IS200ATBAG1B GE Mark VI
Место происхождения США
Фирменное наименование GE
Сертификация Certificate of Origin
Номер модели IS200ATBAG1B
Документ GE Mark VI.pdf
Количество мин заказа 1 ПК
Цена $1500
Упаковывая детали Оригинальная упаковка коробки
Время доставки 5-7 дней
Условия оплаты Т/Т
Поставка способности 1-99 шт/3-5 дней
Подробная информация о продукте
Бренд GE Номер модуля IS200ATBAG1B
Каталог Марк VI Цена продажи 1500 долларов
Состояние В наличии Источник США
Время выполнения 3-5 рабочих дней Гарантия 1 год
Масса 1 кг
Выделить

Нет настраиваемой аппаратной клеммной колодки

,

Процесс нанесения покрытия на печатную плату Плата GE Mark VI

,

Приложение совместимости с несколькими версиями Клеммная колодка ввода-вывода
Оставьте сообщение
Характер продукции
IS200ATBAG1B GE Mark VI
Обзор продукта

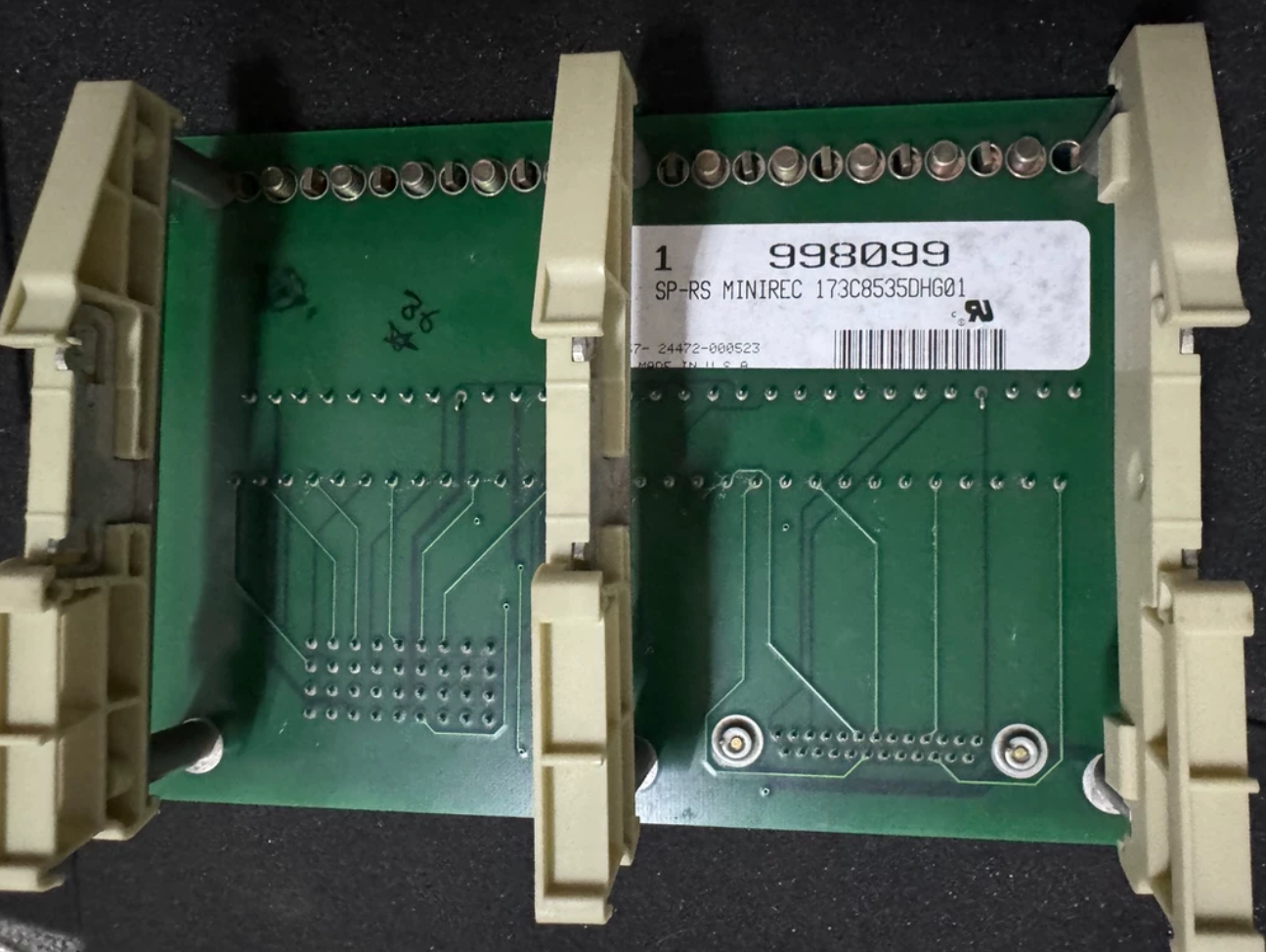

IS200ATBAG1B — это плата терминальных блоков ввода-вывода для приложений с заводским номером GE 173C8535DHG01 и функциональным сокращением «ATBA». Она служит физическим интерфейсом между полевыми сигналами и объединительной платой системы управления в системах управления газовыми турбинами, паровыми турбинами и промышленных приводах.

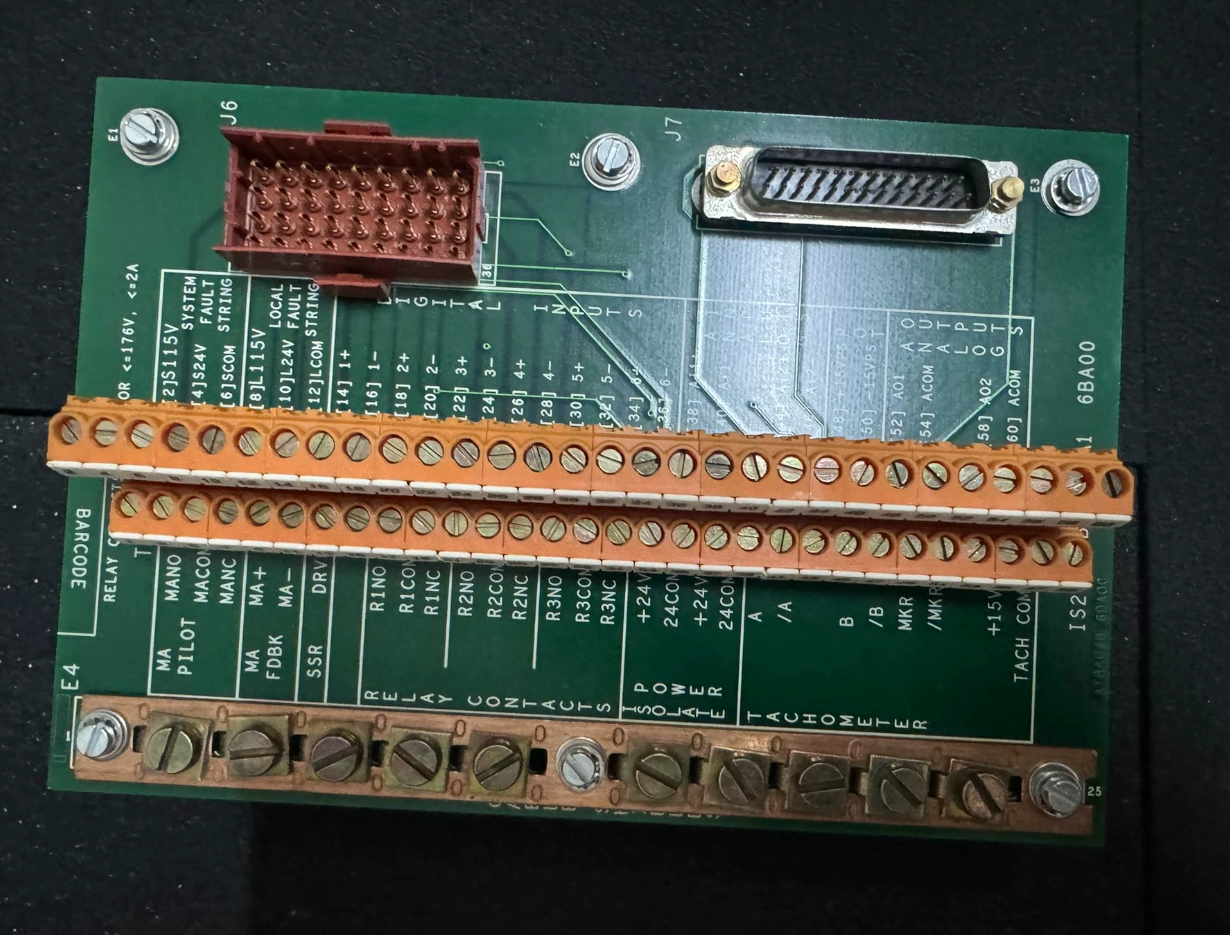

Основная функция платы заключается в обеспечении централизованных подключений к клеммным колодкам для всех сигналов с разъемов J6 и J7 на плате объединительной панели блока управления. Плата не содержит процессора, прошивки или настраиваемых параметров; это чисто пассивная плата терминального интерфейса. Все подключения выполняются через фиксированную клеммную колодку платы на 60 позиций, расположенную в два ряда по 30 позиций в каждом и индивидуально маркированную по группам сигналов.

Ключевые особенности
  • Отсутствие настраиваемого оборудования: сама плата не имеет настраиваемого оборудования или вручную перемещаемых перемычек, что снижает риск ошибок на месте.
  • Процесс покрытия печатной платы: версия «G1» указывает на стандартное покрытие печатной платы. Хотя покрытие не такое полное, как у конформного покрытия, оно обеспечивает более толстый общий защитный слой для подложки, эффективно защищая ее от пыли и влаги на месте.
  • Совместимость с несколькими версиями: существует две различные версии (например, G1AA и G1AB), основное отличие которых заключается в переназначении контактов разъемов J6 и J7.
  • Разъем J6: рассчитан на максимальное напряжение 225 В и максимальный ток 1 А (за исключением некоторых конкретных реле и разъемов CONA).
  • Разъем J7: рассчитан на напряжение 50 В и максимальный ток 1 А.
  • Разъемы на плате: стандартные разъемы, установленные на плате, рассчитаны на максимальное напряжение 176 В и максимальный ток 1 А.
Технические характеристики продукта
Торговая марка General Electric
Модель IS200ATBAG1B
Каталог Mark VI
Вес брутто/вес при транспортировке 2,2 фунта / 35,2 унции / 1 кг
Размер упаковки 16 см x 16 см x 12 см
Страна происхождения США
Код ТН ВЭД 8537101190
Срок поставки В наличии
Порт отгрузки Сямынь
Оплата T/T
Цена продажи 1500 долларов США
Гарантия 12 месяцев
Срок поставки 3-5 рабочих дней
Курьерские партнеры DHL, UPS, TNT, FedEx и EMS
Пример из практики
На одной комбинированной электростанции после нескольких лет модернизации новые тахометры, аналоговые выходы и сигналы блокировки из шкафа управления GE Mark VI были направлены на IS200ATBAG1B, где они соответствовали контактам объединительной платы CABP один к одному.

Однажды рано утром ложный цифровой вход вызвал отключение; технические специалисты измерили сигнал непосредственно на клеммной колодке и быстро определили неисправный тег, тем самым избежав длительного простоя. Этот инцидент продемонстрировал ценность IS200ATBAG1B как централизованного интерфейса.
Часто задаваемые вопросы
Требует ли IS200ATBAG1B каких-либо пользовательских настроек или конфигурации?

Нет. Эта карта не имеет настраиваемого оборудования, перемычек или DIP-переключателей; она подключается и работает (plug-and-play) и не требует пользовательских настроек.

Какие меры предосторожности следует соблюдать при установке или замене IS200ATBAG1B?

Перед прикосновением к любым цепим убедитесь в отсутствии опасных напряжений на поверхности платы и в том, что система привода полностью обесточена. Обязательно пометьте места подключения всех кабелей перед их отсоединением, чтобы их можно было правильно подключить обратно.

Каков гарантийный срок на этот модуль?

Как правило, гарантийный срок на оригинальную продукцию составляет 12 месяцев.

IS200ATBAG1B GE Mark VI Application I/O Terminal Board
