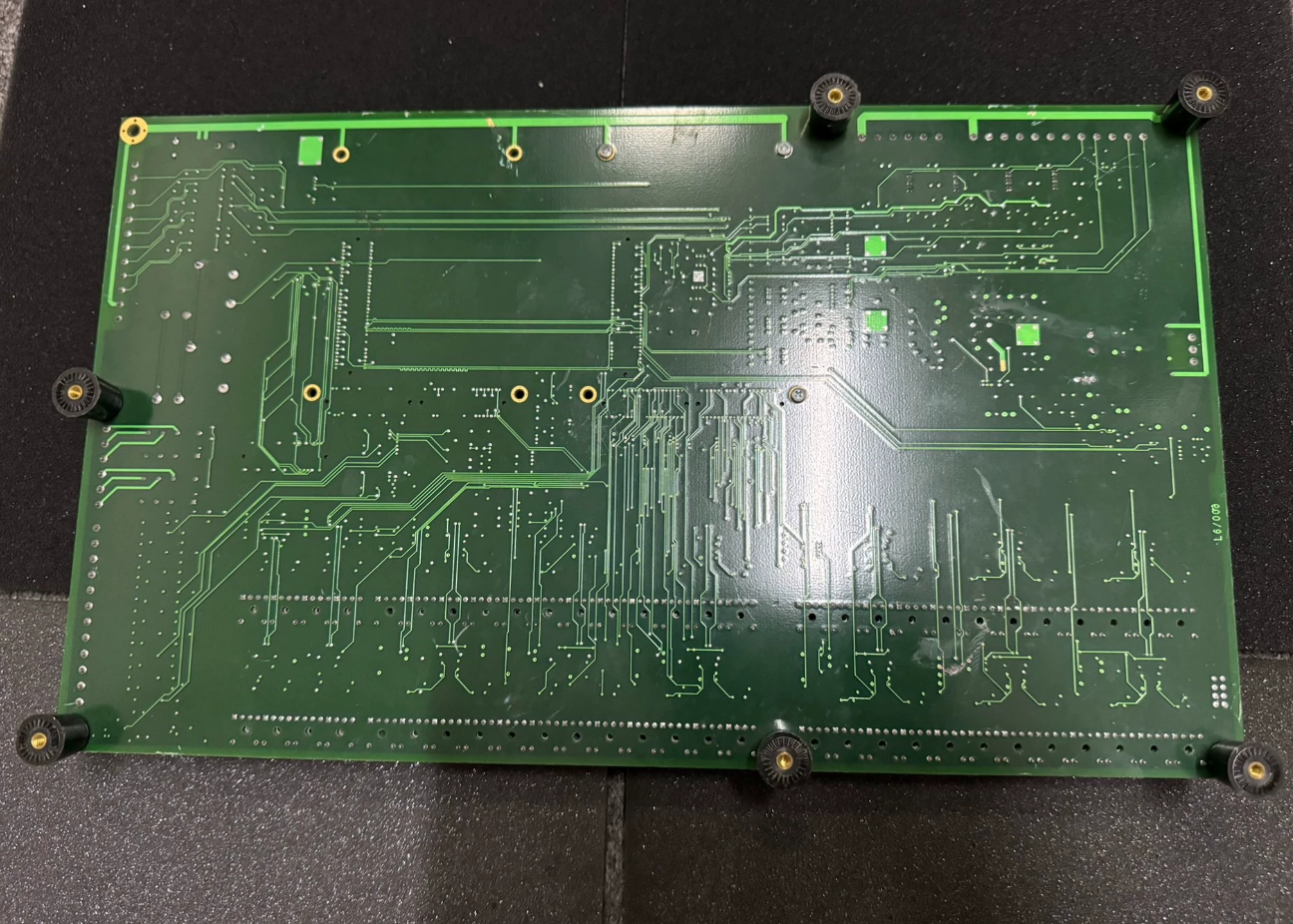

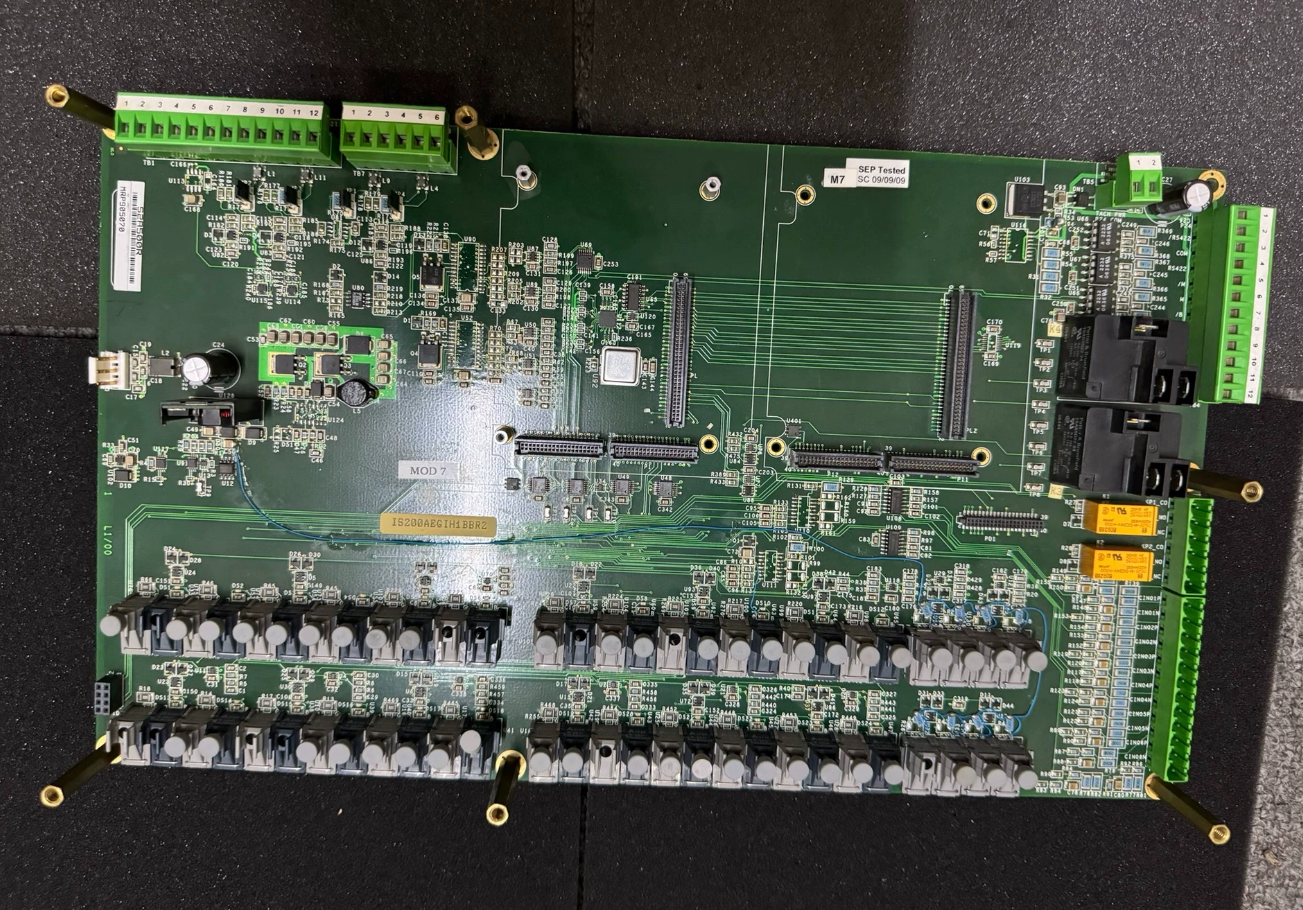

IS200AEGIH1B GE Марка VI

IS200EXHSG3A — это плата высокоскоростного релейного драйвера и датчика, разработанная GE для статической системы возбуждения EX2100; она является частью аппаратного обеспечения четвертого поколения серии Mark VI. Являясь высокопроизводительной печатной платой, IS200EXHSG3A объединяет три основные функции — высокоскоростное релейное управление, двунаправленное датчиковое измерение Холла и онлайн-мониторинг — в сверхтонком форм-факторе.

Она подключается к трем платам ввода/вывода возбудителя (EMIO) (для избыточного управления) или к одной плате EMIO (для простого управления) через объединительную плату возбудителя, обеспечивая точное управление системой возбуждения генератора. С одной стороны, она управляет высокоскоростными реле для быстрого включения и выключения цепи возбуждения; с другой стороны, она в режиме реального времени отслеживает ключевые параметры системы возбуждения, такие как ток и напряжение, и обеспечивает быструю защиту в случае неисправности.

• Серия продуктов: Mark VI / Серия IS200
• Тип продукта: Выходной модуль / Плата интерфейса ввода/вывода
• Диапазон рабочих температур: от 0°C до +60°C
• Рабочая влажность: 5%-93% относительной влажности (без конденсации)
• Тип выхода: Цифровое реле / Логический выход
• Выходное напряжение: 24-125 В постоянного или переменного тока (в зависимости от конфигурации)
• Выходной ток: Настраивается для каждого канала, обычно до 2 А
• Время отклика: Быстрое переключение, обычно<1 мс
• Совместимость с объединительной платой: стойка IS200 и модули управления

1. Регулярная чистка: Очистите модуль и окружающие компоненты с помощью чистой ткани и мягкого моющего средства. Не используйте едкие химикаты или абразивные чистящие инструменты.
2. Мониторинг окружающей среды: Убедитесь, что рабочая температура модуля остается в пределах диапазона от 0°C до +60°C, а влажность поддерживается в пределах от 5% до 93% относительной влажности (без конденсации).
3. Проверка индикаторов состояния: Периодически проверяйте бортовые индикаторы состояния и неисправности, чтобы своевременно обнаруживать любые аномальные сигналы.
4. Проверка разъемов: Периодически проверяйте состояние подключения разъемов шлейфовых кабелей и слотов объединительной платы, чтобы обеспечить надежную передачу сигналов.
5. Профилактическая замена: Во время планового простоя рассмотрите возможность проведения профилактических осмотров и замены модулей, которые эксплуатировались в течение длительного периода времени, чтобы снизить риск внезапных отказов.
6. Защита от электростатического разряда (ЭСР): Во время эксплуатации и технического обслуживания должны приниматься соответствующие меры защиты от ЭСР для предотвращения повреждения прецизионных электронных компонентов из-за электростатического разряда.
