IS420YAICS1B ГЭ марки VIe

Основная функция IS420YAICS1B заключается в установлении электрического интерфейса между Ethernet ввода-вывода и клеммной колодкой аналогового ввода-вывода, обеспечивая обмен данными между сигналами полевых датчиков и системой управления.

Он точно преобразует аналоговые сигналы из физического мира — такие как температура, давление, вибрация и уровень жидкости — в цифровые сигналы для обработки контроллером, а также преобразует цифровые команды контроллера в аналоговые сигналы для управления исполнительными механизмами.

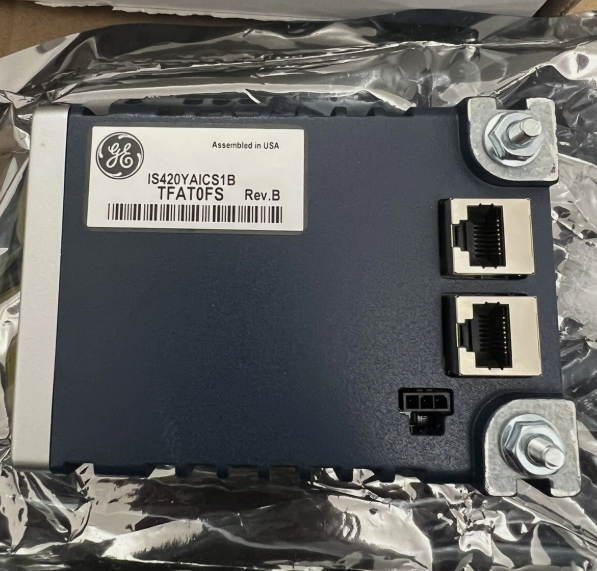

На коммуникационном уровне модуль оснащен двумя интерфейсами Ethernet RJ45, которые могут быть напрямую подключены к сети IONet системы управления, поддерживая топологии «цепочка» или «звезда». Такая конструкция освобождает модули ввода-вывода от ограничений, связанных с расположением основного шкафа управления, позволяя размещать их по всей установке для достижения истинно распределенного управления.

Модуль работает под управлением операционной системы реального времени QNX Neutrino и оснащен двухъядерным микропроцессором AMD G-Series с частотой 1,6 ГГц и 2 ГБ памяти DDR3, что обеспечивает мощные возможности обработки данных.

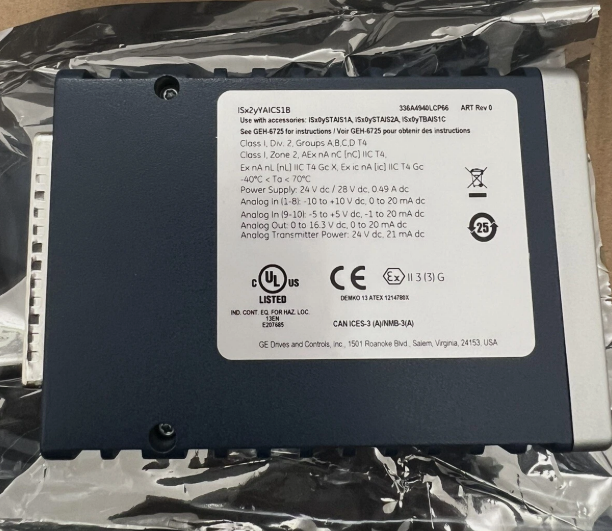

• Поддерживает 10 аналоговых входов и 2 аналоговых выхода
• 16-битный АЦП с точностью ввода 0,1% от полной шкалы и точностью вывода ±0,5%
• Поддерживает режимы работы Simplex и TMR (тройное резервирование)
• Комплексные возможности самодиагностики
• Рабочая температура: от -40°C до +70°C
• Высококачественные материалы с конформным покрытием для повышенной стойкости к коррозии и влаге

• Проверка при установке: Убедитесь, что клеммные колодки надежно установлены перед монтажом. Закрепите модуль на монтажном кронштейне с помощью шпилек рядом с портом Ethernet.

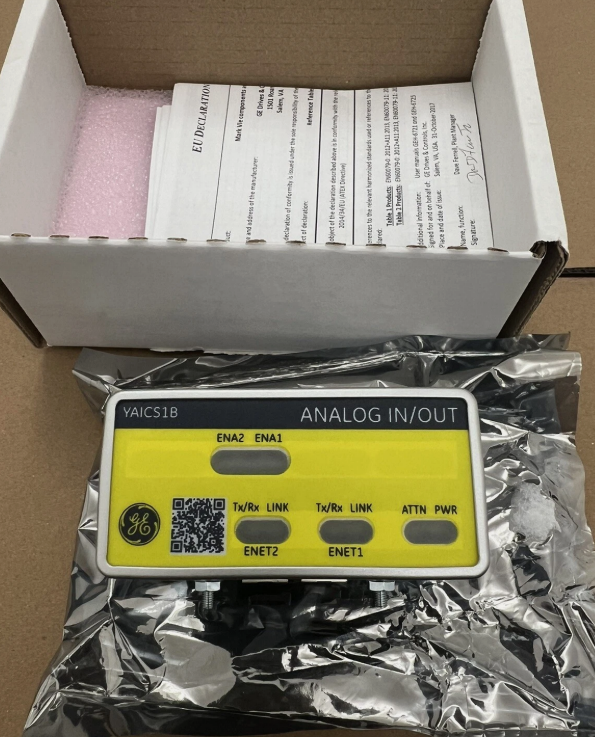

• Мониторинг светодиодных индикаторов: Периодически проверяйте состояние светодиодов на передней панели модуля для подтверждения нормальной работы.
• Периодическая проверка проводки и соединений: Регулярно проверяйте проводку и разъемы на предмет ослабления, окисления или коррозии, уделяя особое внимание надежности разъема DC-37-pin и интерфейса Ethernet.
• Обновления прошивки и программного обеспечения: Будьте в курсе обновлений прошивки и программного обеспечения GE для получения последних улучшений функций и исправлений безопасности.
• Управление записями о техническом обслуживании: Ведите подробные записи обо всех работах по техническому обслуживанию и ремонту для оптимизации графиков и анализа тенденций неисправностей.
• Использование функций самодиагностики: Используйте комплексные возможности самодиагностики для мониторинга флэш-памяти, ОЗУ, портов Ethernet и состояния аппаратного обеспечения процессора.

В системе вспомогательного оборудования газовой турбины электростанции модуль IS420YAICS1B успешно применяется для мониторинга вибрации и температуры в локальных шкафах управления. Его 10-канальная, высокоинтегрированная конструкция и поддержка сигналов акселерометра ±10 В обеспечивают точное получение сигналов от датчиков вибрации и термопар, предоставляя надежные данные для мониторинга состояния оборудования и профилактического обслуживания.

Поддерживает ли этот модуль обнаружение срыва компрессора?
Нет. Обнаружение срыва компрессора этим модулем не поддерживается.

Как модуль подключается к клеммной колодке?
Модуль подключается к аналоговым клеммным колодкам, таким как TBAI, через разъем DC-37-pin снизу.

Сколько модулей требуется для конфигурации TMR?
Конфигурация TMR (тройное резервирование) требует 3 пакета ввода-вывода. Конфигурация Simplex требует только 1. Все модули TMR должны иметь одинаковую аппаратную версию.

Какой гарантийный срок на этот модуль?
Как правило, гарантийный срок на оригинальную продукцию составляет 12 месяцев.
