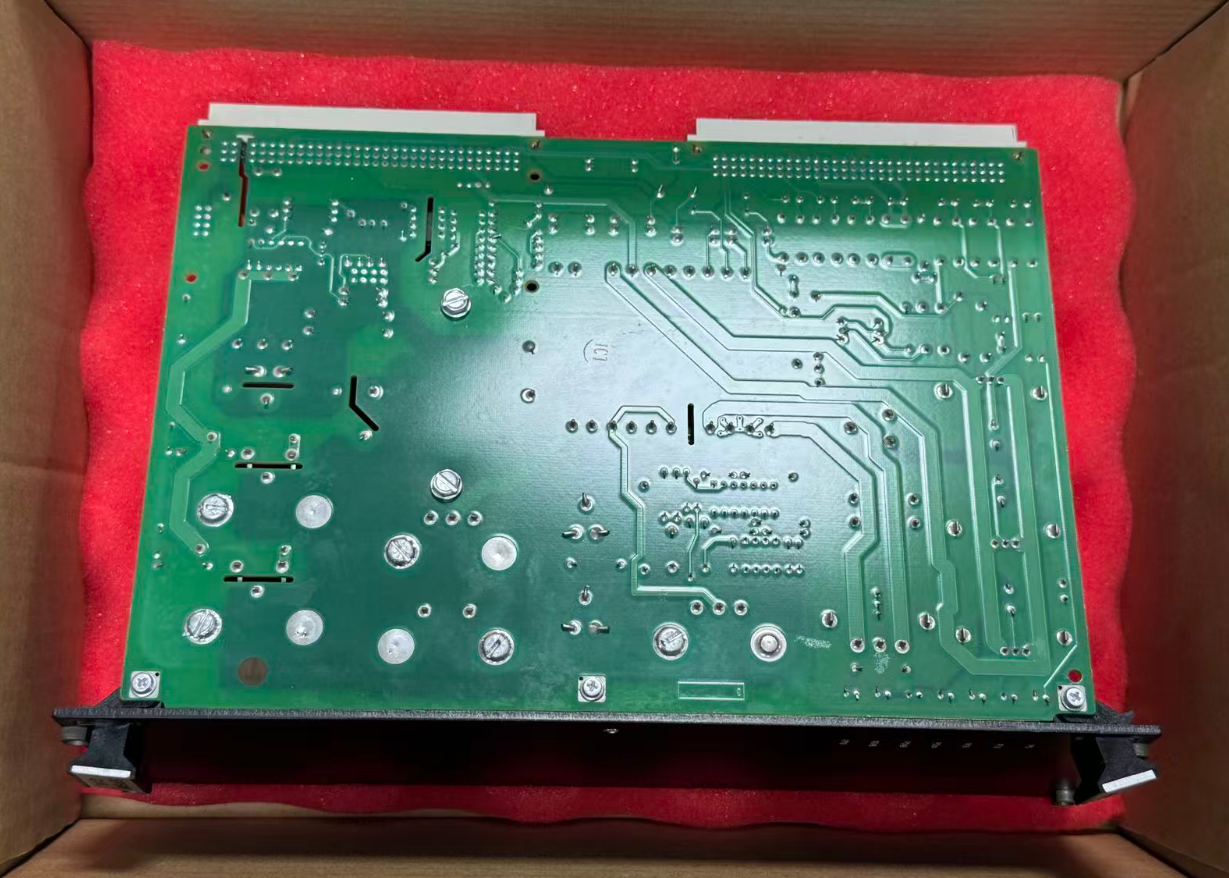

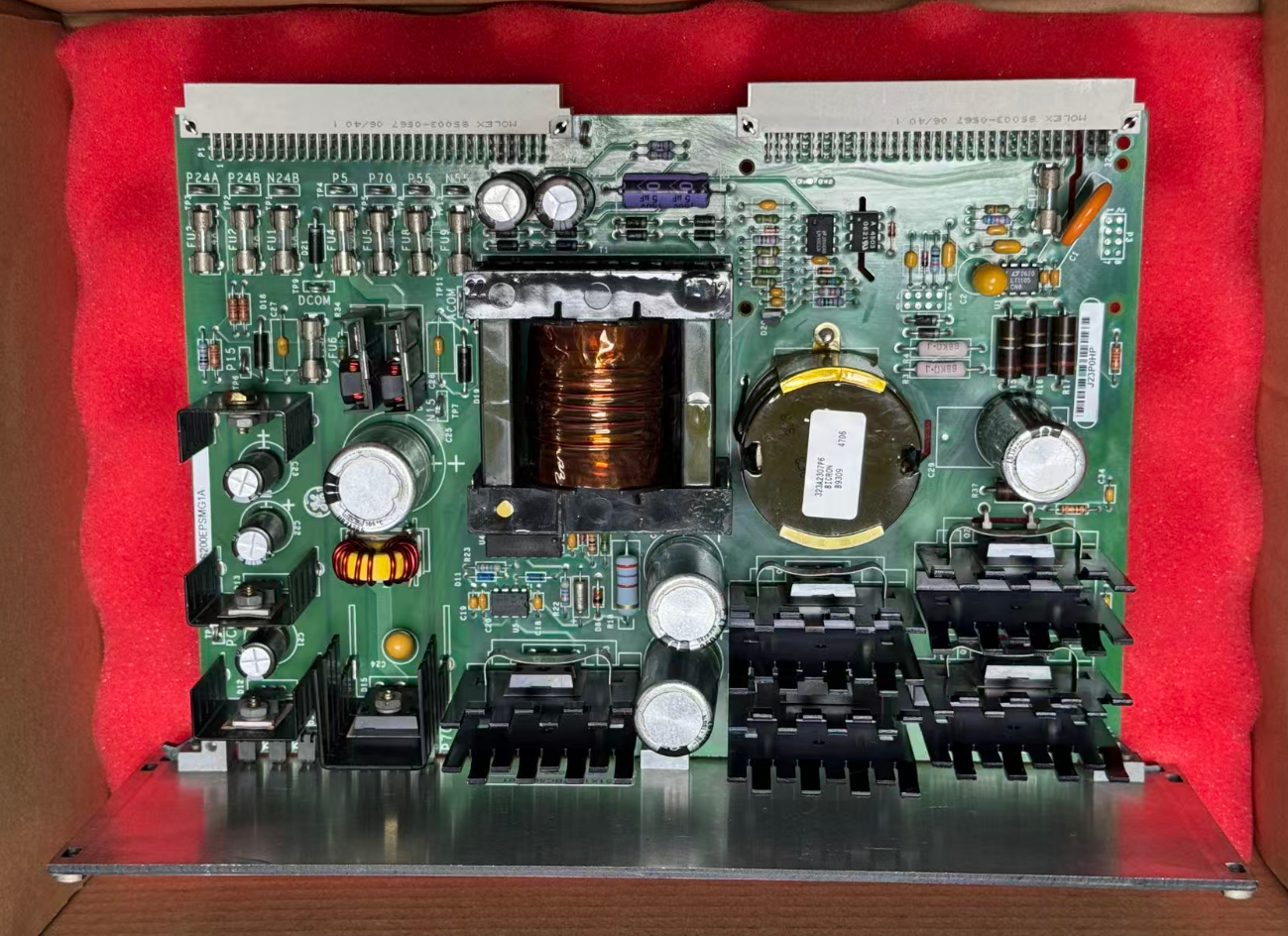

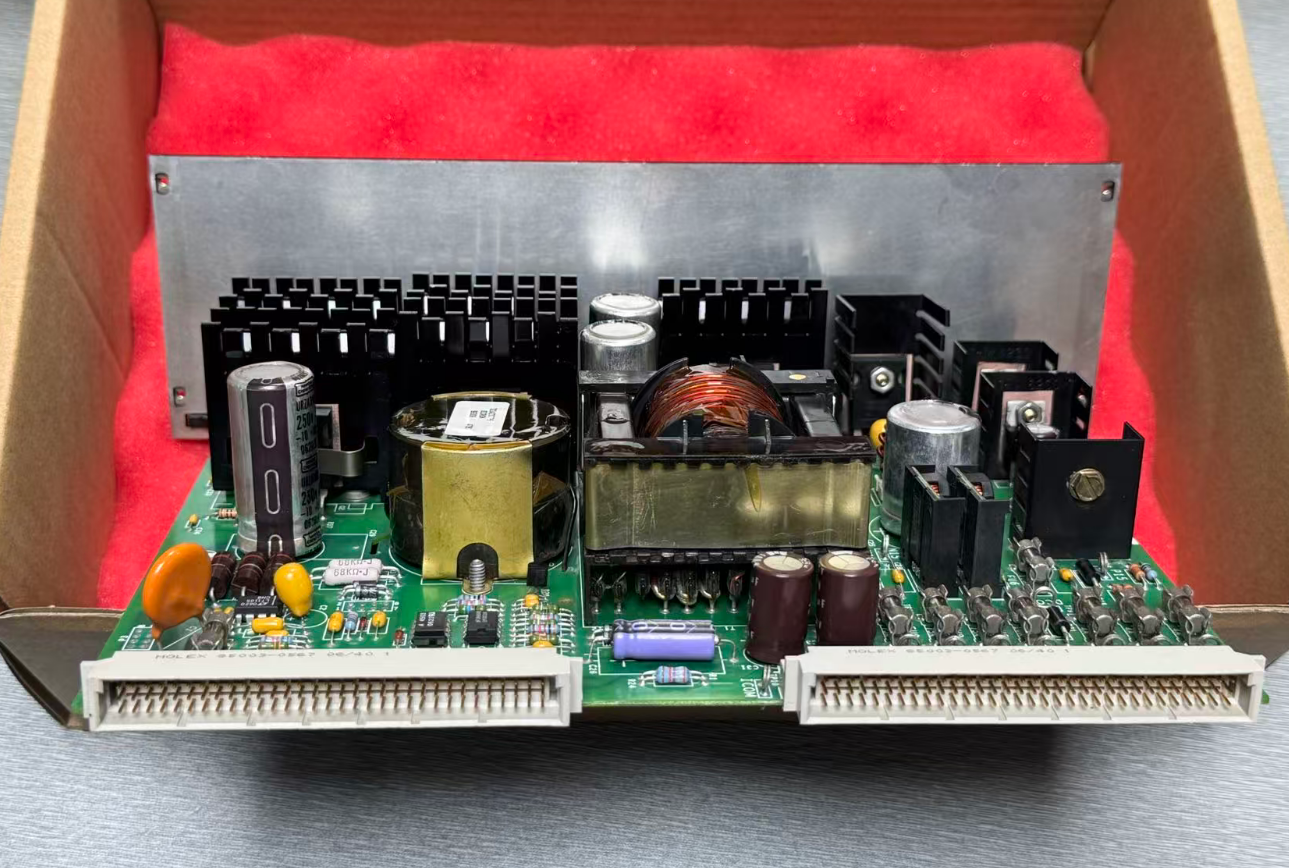

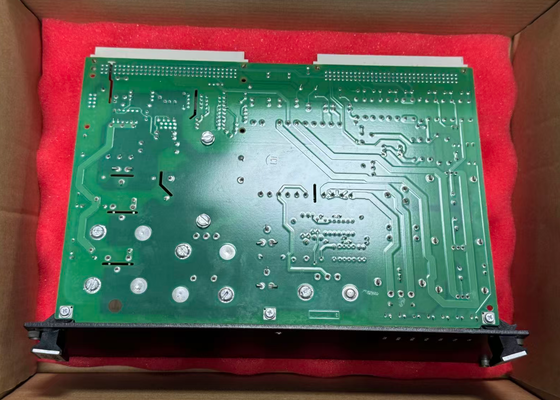

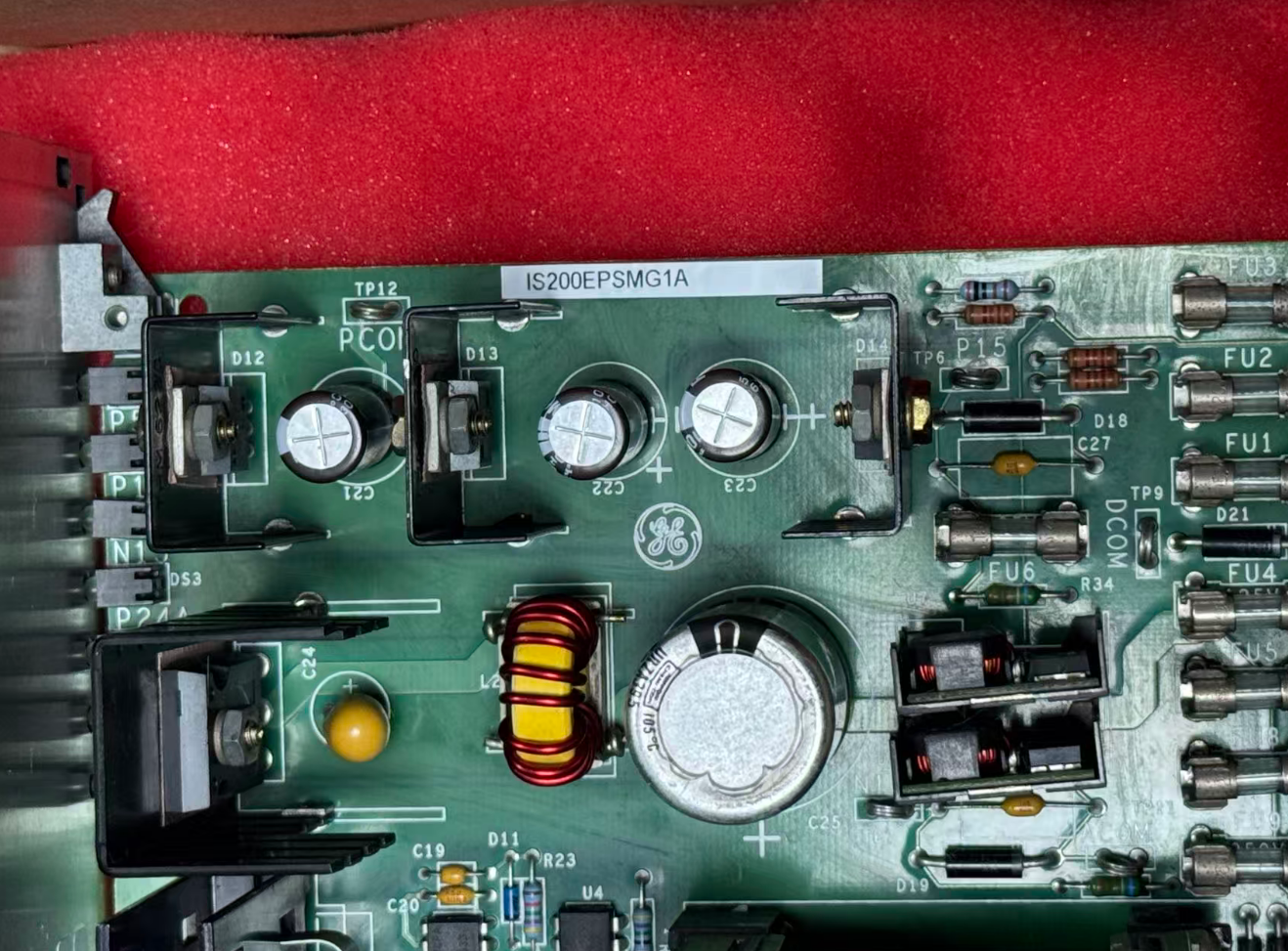

IS200EPSMG1A GE Mark VI

IS200EPSMG1A является основным блоком преобразования мощности в цепи питания системы управления возбуждением EX2100. Этот модуль получает входное напряжение 125 В постоянного тока от модуля распределения питания IS200EPDMG1B и посредством двухступенчатой архитектуры схемы, состоящей из внутреннего понижающего регулятора и обратноходового инвертора, точно преобразует его в несколько изолированных стабилизированных источников питания, необходимых системе управления.

В частности, понижающий регулятор преобразует входное напряжение в промежуточное напряжение 50 В постоянного тока, которое затем обрабатывается обратноходовым инвертором для генерации нескольких выходных каналов; трансформатор внутри обратноходового инвертора обеспечивает высоковольтную изоляцию между входным источником питания и выходными сигналами системы управления.

• Рабочая температура: от -40°C до +70°C
• Относительная влажность: от 5% до 95% (без конденсации)
• Устойчивость к вибрации: 0,05g RMS, от 57 Гц до 250 Гц
• Устойчивость к ударам: 5g, 22 мс
• Метод монтажа: установка в слот задней панели EPBP

• Системы управления возбуждением для паровых и газовых турбин на тепловых электростанциях (угольных и газовых)
• Системы управления возбуждением для гидротурбин на гидроэлектростанциях
• Системы возбуждения для обычных островов на атомных электростанциях
• Системы возбуждения для компрессоров и насосов в нефтегазовой промышленности
• Системы возбуждения для реакторов и сепараторов в химической промышленности
• Системы управления возбуждением для ветряных турбин на ветряных электростанциях
• Береговые и морские проекты ветровой энергетики
• Крупномасштабные системы управления промышленной автоматизацией

На пиковой электростанции, расположенной в холодном климате, система GE EX2100 неоднократно сталкивалась с сбоями при запуске после зимнего технического обслуживания. Диагностический светодиод на модуле IS200EPSMG1A оставался выключенным до тех пор, пока техники не предварительно нагрели шкаф, после чего он вернулся в нормальное рабочее состояние.

Этот случай указывает на то, что после длительного простоя в холодной среде внутренние компоненты модуля могут испытывать задержки при запуске из-за низких температур. Рекомендуется устанавливать устройства обогрева шкафов в регионах с экстремально низкими температурами.

Сколько модулей EPSM можно установить на заднюю панель EPBP?
На заднюю панель EPBP можно установить до трех модулей EPSM для обеспечения питания логического уровня контроллеров.

Поддерживает ли IS200EPSMG1A резервную конфигурацию?
Да. В системе управления возбуждением EX2100 каждый контроллер (M1, M2 и C) питается от трех независимых блоков EPSMG1, обеспечивая резервирование питания N+1.

Каковы требования к источнику питания для IS200EPSMG1A?
Входное напряжение составляет 125 В постоянного тока, подаваемое модулем распределения питания EPDM.

Каков гарантийный срок на этот модуль?
Как правило, гарантийный срок на оригинальную продукцию составляет 12 месяцев.
