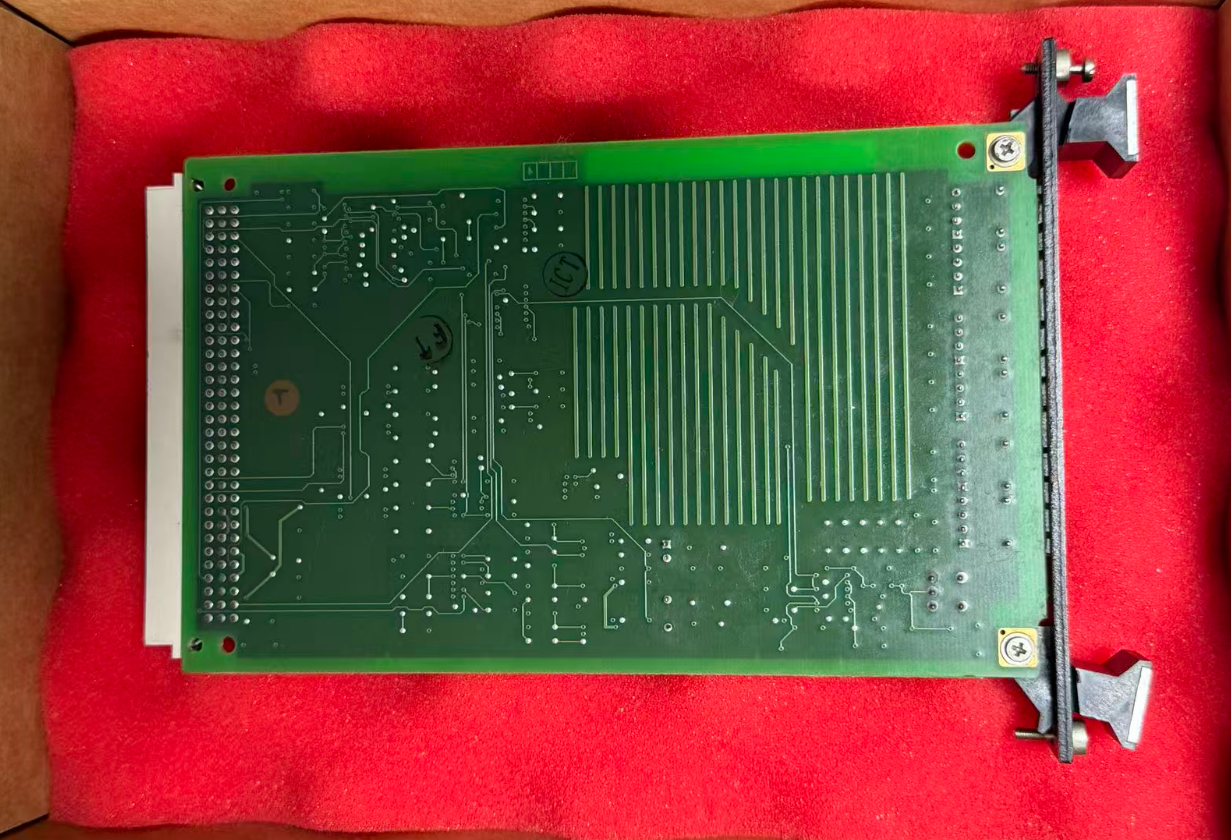

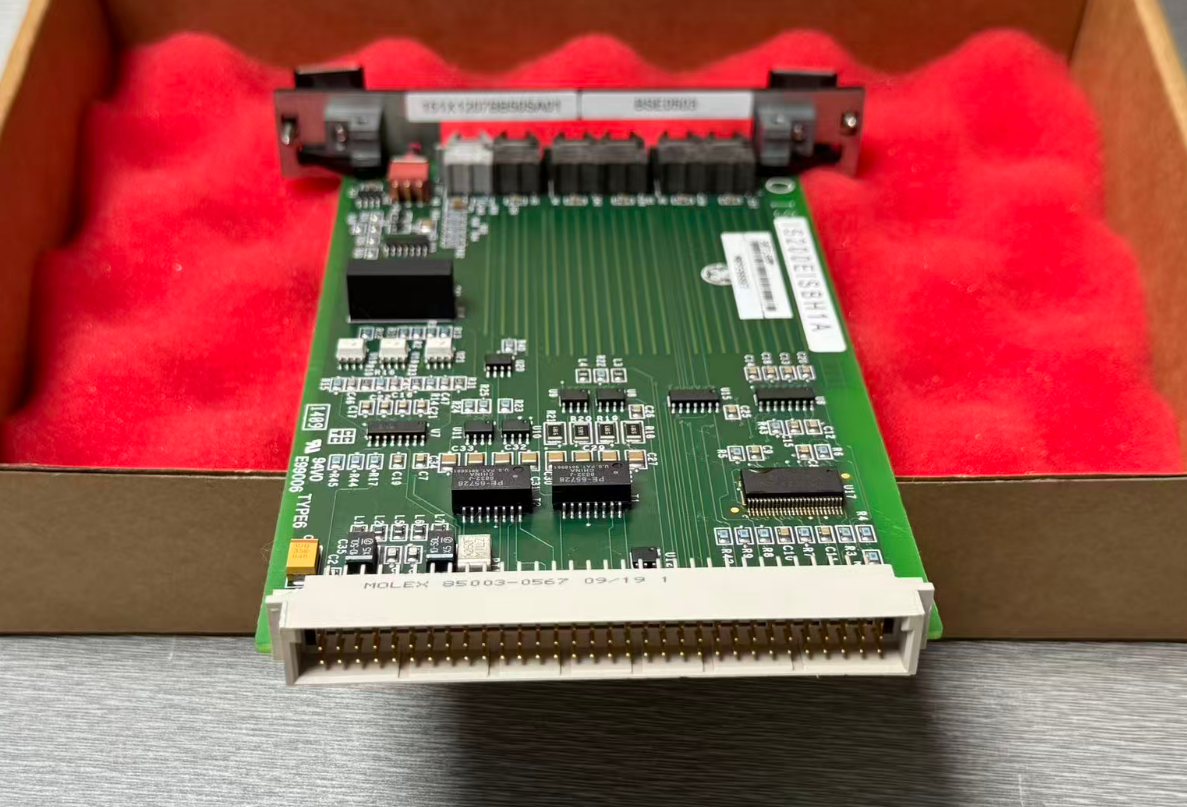

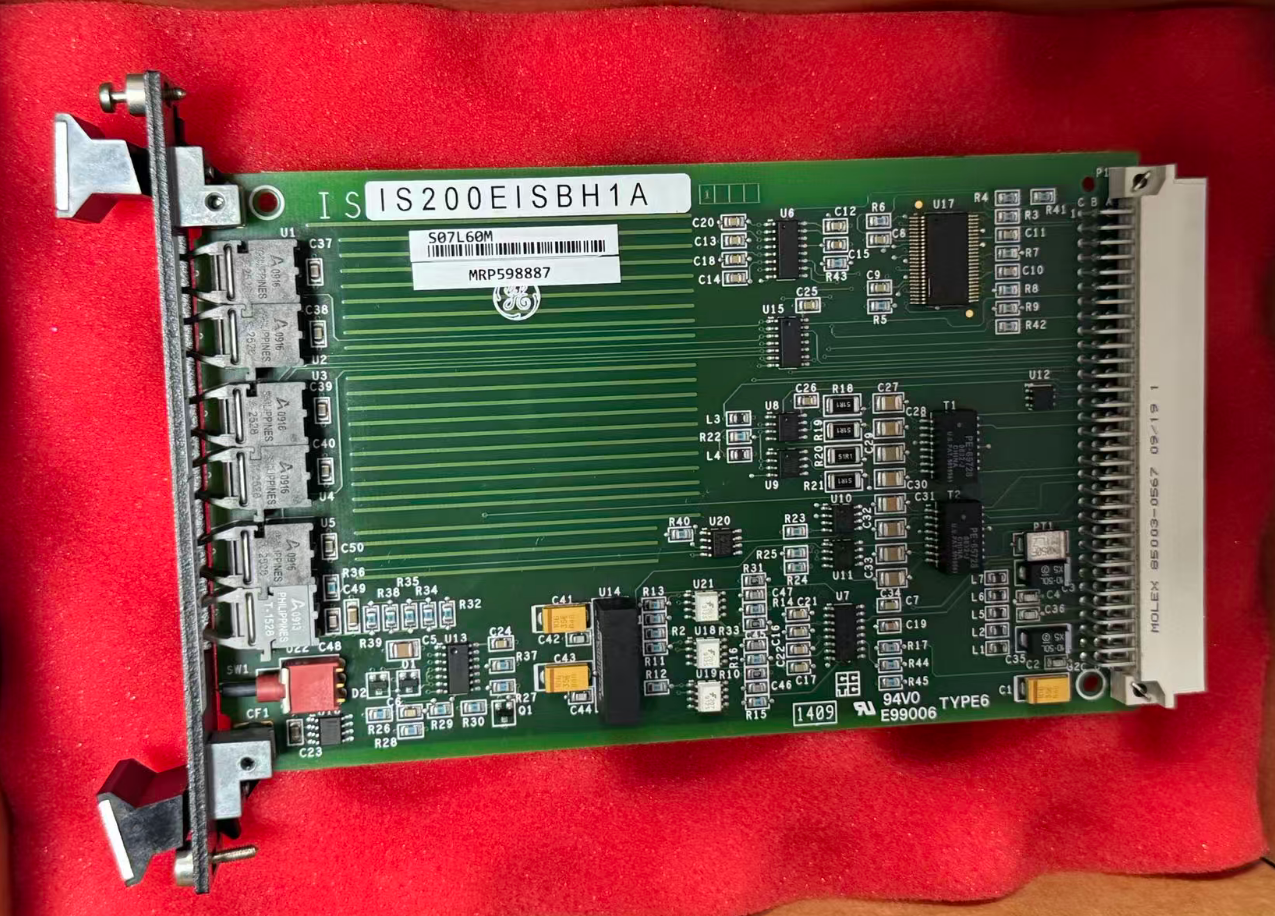

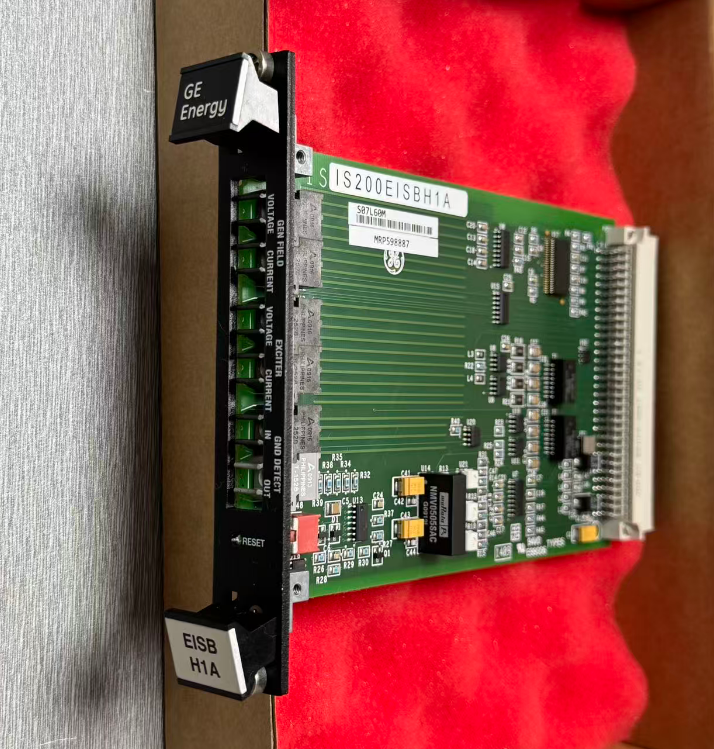

IS200EISBH1A Плата интерфейса ISBus возбудителя GE Mark VI

IS200EISBH1A — это плата возбудителя ISBus (EISB), разработанная компанией General Electric для статической системы возбуждения EX2100. Эта плата является частью серии Mark VI/Mark VIe от GE и служит основным коммуникационным компонентом в системах управления возбуждением газовых турбин, паровых турбин и крупных генераторных установок.

Основная функция этой платы заключается в обеспечении выделенного коммуникационного интерфейса между резервированными контроллерами M1, M2 и C возбудителя. Она получает сигналы обратной связи по оптоволокну через управляющую объединительную плату и передает их контроллеру DSPX, а также обеспечивает связь между DSPX и портами инструментов и клавиатуры через интерфейс RS-232C.

Кроме того, плата отвечает за прием сигналов тока и напряжения от магнитного поля генератора и их передачу в модуль обнаружения замыкания на землю (EGDM).

• Использует проприетарный коммуникационный интерфейс ISBus с шестью оптоволоконными приемопередатчиками HFBR для высокоскоростного обмена данными
• Архитектура АЦП с 24-битным Σ-Δ преобразованием позволяет одновременно измерять ток и напряжение с высокой точностью
• Поддерживает резервирование функций возбудителя с автоматическим переключением на резерв
• Работает в полном температурном диапазоне от -40°C до +85°C для различных промышленных сред
• Упрощенное обслуживание благодаря отсутствию светодиодных индикаторов, перемычек или предохранителей

На ветряных электростанциях IS200EISBH1A может быть установлена внутри гондолы турбины для сбора данных с датчиков вибрации и температуры, а затем передачи агрегированных данных в наземный шкаф EX2100 по одному кабелю Ethernet, тем самым уменьшая воздействие чувствительных линий шины на суровые погодные условия.
