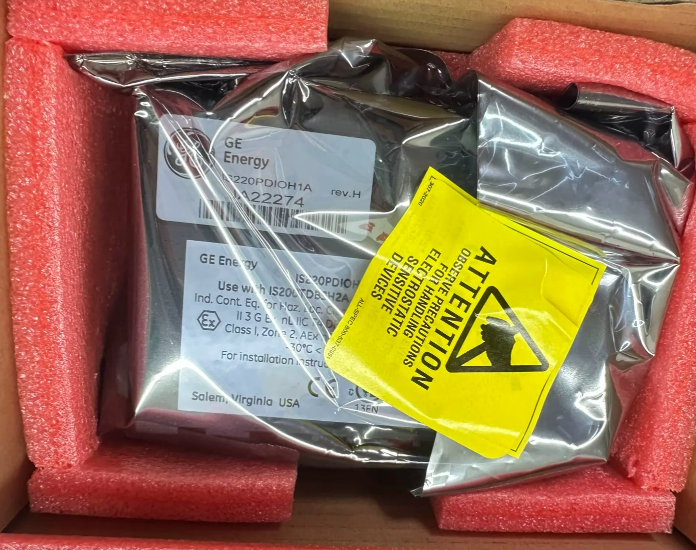

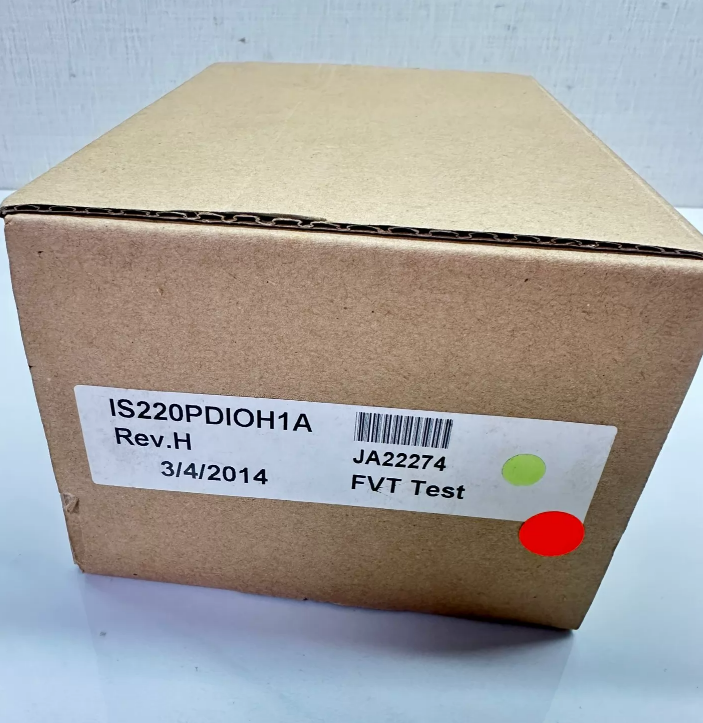

IS220PDIOH1A GE Mark VIe

• Рабочая температура: от -40°C до +70°C (до +85°C для некоторых моделей)
• Температура хранения: от -55°C до +90°C
• Относительная влажность: 5%-95% (без конденсации)
• Степень защиты: IP20
• Напряжение питания: 24 В постоянного тока (рабочий диапазон: 9-36 В постоянного тока)
• Потребляемая мощность: <4 Вт
• Поддерживает различные режимы конфигурации, включая симплексный, двойной резерв и тройной резерв (TMR)
• Совместим с системами TMR и поддерживает приложения уровня безопасности SIL 2
• Имеет конструкцию с возможностью горячей замены (Примечание: работы должны выполняться при выключенном питании), что позволяет проводить техническое обслуживание или замену без прерывания общей работы

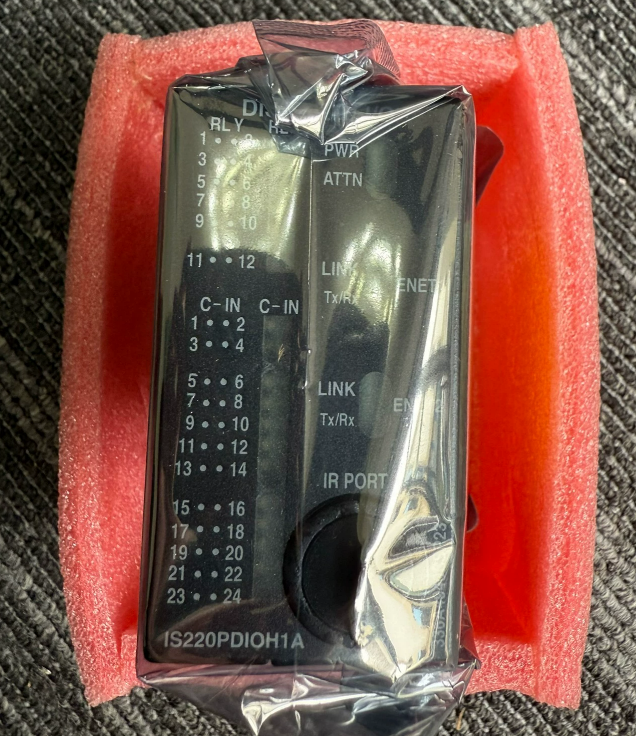

IS220PDIOH1A — это высокоинтегрированный модуль дискретного ввода/вывода (I/O), разработанный GE для серии систем управления Mark VIe Speedtronic. Являясь жизненно важным компонентом распределенной системы управления (DCS), этот модуль в основном используется для сбора цифровых сигналов с полевых устройств и вывода управляющих сигналов на основе инструкций от системы управления, служа критически важным мостом между полевыми устройствами — такими как датчики и исполнительные механизмы — и системой управления.
В отрасли этот модуль обычно называют "PDIO" (Discrete I/O Pack). Основная концепция дизайна модуля заключается в высокой интеграции функций цифрового ввода и цифрового вывода на одной печатной плате, что обеспечивает универсальное решение для сбора данных и управления полевыми устройствами, такими как контакты, соленоидные клапаны и сигнализаторы. Он обменивается данными в режиме реального времени с контроллером Mark VIe через двойной полнодуплексный Ethernet IONet со скоростью 100 Мбит/с, обеспечивая чрезвычайно короткое время отклика.

На одной из электростанций использование этого модуля для мониторинга данных о производительности паровой турбины в режиме реального времени значительно улучшило уровень операционного мониторинга. Собирая различные рабочие параметры паровой турбины, модуль обеспечивает точную поддержку данных в режиме реального времени для системы управления.

1. Установите клеммную колодку: Надежно установите выбранную клеммную колодку (TDBS или TDBT)
2. Вставьте модуль: Вставьте пакет ввода/вывода PDIO непосредственно в разъем клеммной колодки
3. Механическое крепление: Механически закрепите модуль с помощью резьбовых шпилек рядом с портами Ethernet; шпильки вставляются в соответствующие монтажные кронштейны на клеммном блоке
4. Подключение Ethernet: Подключите один или два кабеля Ethernet. При использовании двойного подключения ENET1 обычно подключается к сети контроллера R
5. Подключение питания: Подключите трехконтактный разъем питания к источнику питания для подачи питания на модуль
6. Программная конфигурация: При необходимости используйте программу ToolboxST для настройки пакета ввода/вывода
