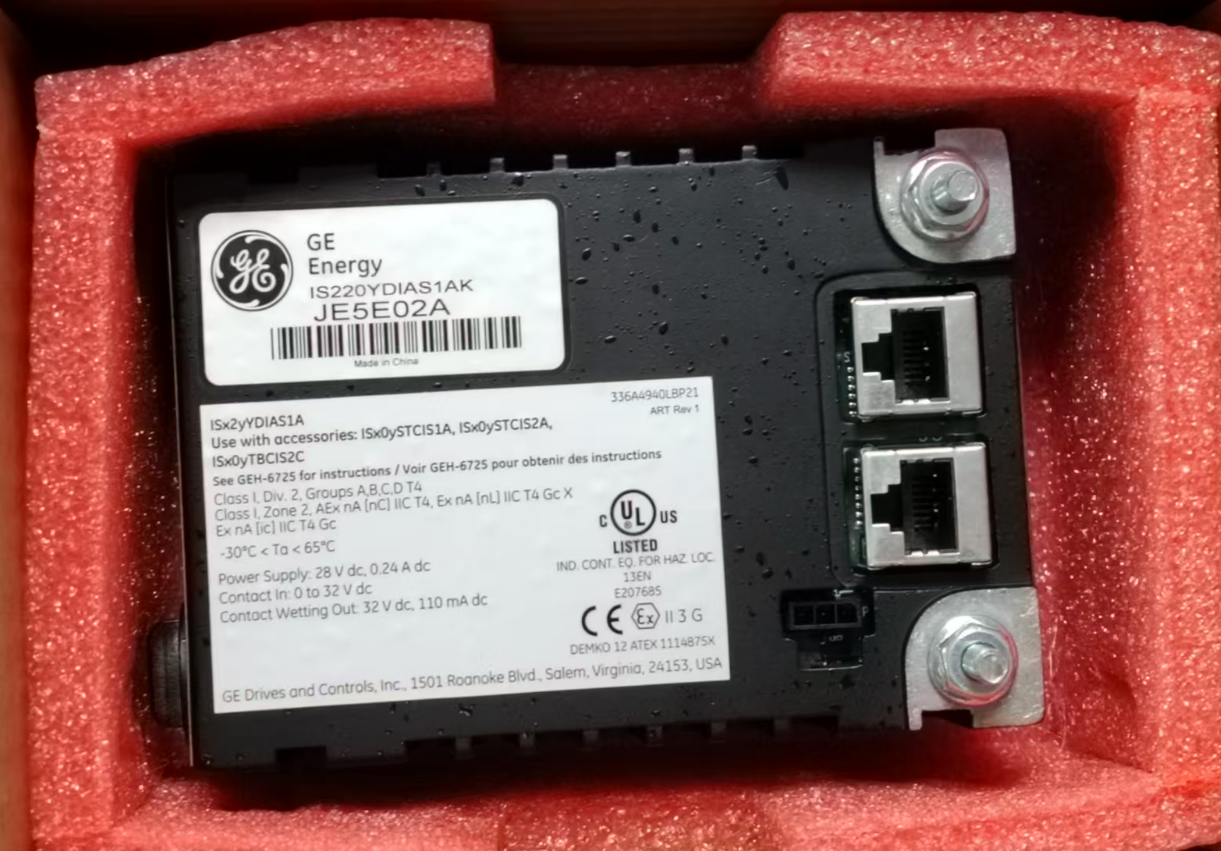

IS220YDIAS1A ГЭ марки VIe

IS220YDIAS1A представляет собой высоконадежный дискретный/сменный входный модуль (I/O Pack), разработанный General Electric для своих систем управления и функциональной безопасности Mark VIe / Mark VIeS.Этот модуль в основном используется для получения сигналов переключения сухого и влажного контакта от промышленных полевых устройств и широко используется в тяжелых газовых турбинах, паровых турбин и крупномасштабных приложений управления промышленной автоматизацией.

Основная функция модуля заключается в получении сигналов переключателя сухого контакта из промышленной среды (например, состояние запуска/остановки оборудования, положения клапана открытого/закрытого и сигналы контакта с неисправностью).Он подавляет электромагнитные помехи через встроенные электрические изоляционные схемы, преобразует сигналы в цифровые сигналы, распознаваемые контроллером, и передает их в систему управления GE Mark VIe.

• Высокая надежность конструкции: подходит для суровой промышленной среды, с устойчивостью к вибрации, влажности и колебаниям температуры.
• Быстрая реакция: имеет встроенную высокоскоростную схему обнаружения сигнала с временем ответа сигнала ≤ 1 мс, позволяющую точно улавливать мильлисекундные сигналы переменного переключения.

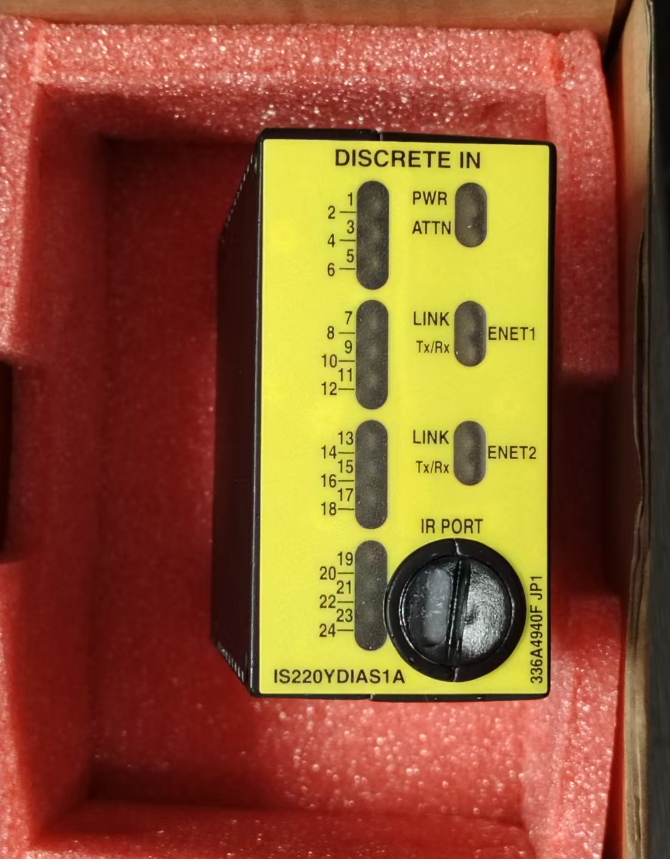

• Гибкая конфигурация: каждый канал имеет независимый индикатор состояния светодиода, что облегчает быструю диагностику и устранение неполадок.
• Усовершенствованные диагностические возможности: модуль оснащен комплексными встроенными диагностическими функциями, которые контролируют состояние канала и состояние связи в режиме реального времени.
• Обеспечение сертификации безопасности: сертифицировано как по стандартам UL, так и CE, что делает его подходящим для использования как в опасных, так и в небезопасных местах.
• Программное программирование фильтрации: эффективно отфильтровывает сбои в сигнале, вызванные сильными электромагнитными помехами от инверторов и двигателей электростанций.

1. Подготовка: проверьте антистатическую упаковку нового модуля и надевайте антистатический запястье (ESD Wrist Strap).

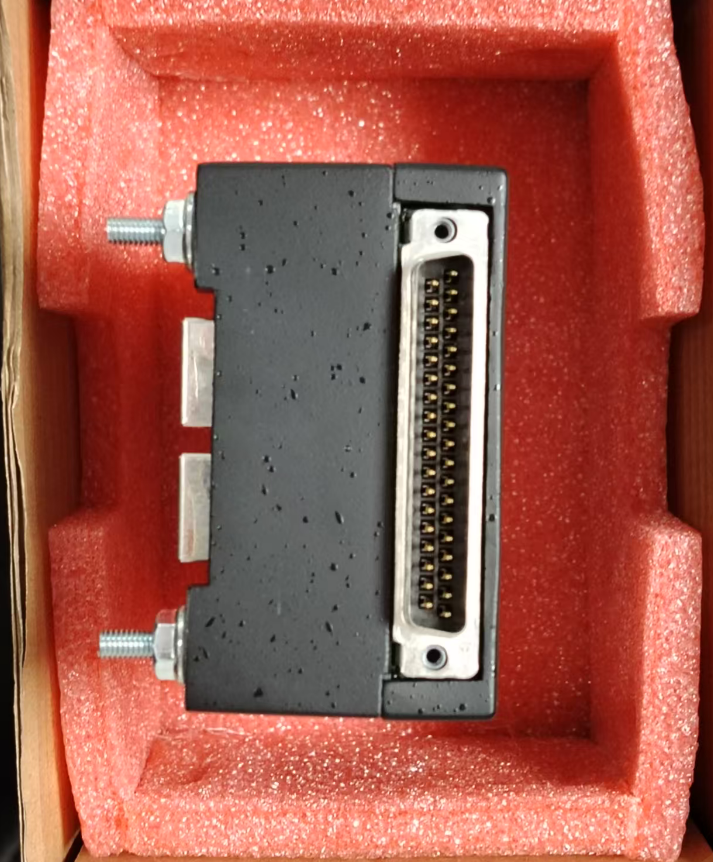

2. Выравнивание: Выравнить высокоплотный D-Sub разъем на IS220YDIAS1A с соответствующим розеткой на терминальной плате.
3. Закрепление и блокировка: слегка затягивайте крепежные винты с обеих сторон модуля, чтобы обеспечить хороший электрический контакт и безопасную блокировку (избегайте чрезмерного затягивания).
4. Подключение Ethernet-кабеля: подключите двухпортовый IONet-кабель Ethernet к порту RJ-45 в верхней части модуля.
5. Конфигурация системы: назначить новый модуль в программном обеспечении конфигурации ToolboxST и развернуть файл конфигурации.

В системе управления паровой турбиной тепловой электростанции модуль IS220YDIAS1A отвечает за получение дискретных сигналов от различных датчиков,такие как контактные сигналы от переключателей температуры и переключателей давленияЭти сигналы отражают рабочее состояние оборудования, а модуль передает полученные сигналы в систему управления для анализа и обработки.

Модуль также способен регулировать скорость вращения паровой турбины и выполнять такие задачи, как включение тормоза, автоматическое определение теплового состояния, выбор режима запуска,ускоряется, и поддерживая постоянную скорость 3000 оборотов в минуту.

Сколько входных каналов у IS220YDIAS1A?
Этот модуль обеспечивает 32 дискретных входных канала.

Какие типы входных сигналов поддерживает IS220YDIAS1A?
Он поддерживает сигналы сухого контакта (пассивного контакта) и мокрого контакта и совместим с активными PNP / NPN сигналами 24V DC. Диапазон входного напряжения составляет от 24V DC до 32V DC.

Каков диапазон температуры работы IS220YDIAS1A?
Диапазон температуры работы составляет от -40 до +85°C.

Каков срок гарантии на этот модуль?
Обычно гарантийный срок для оригинальных изделий составляет 12 месяцев.
