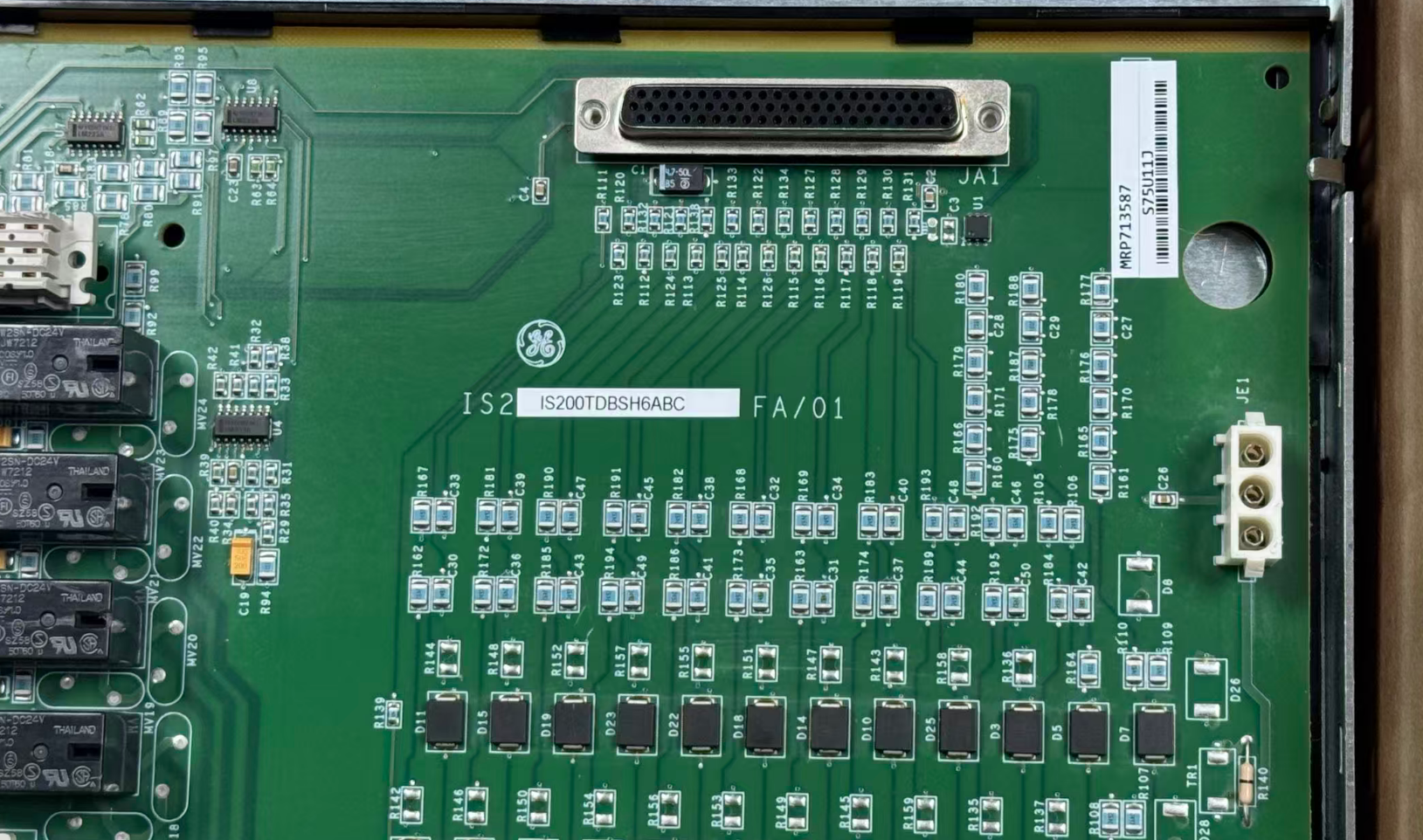

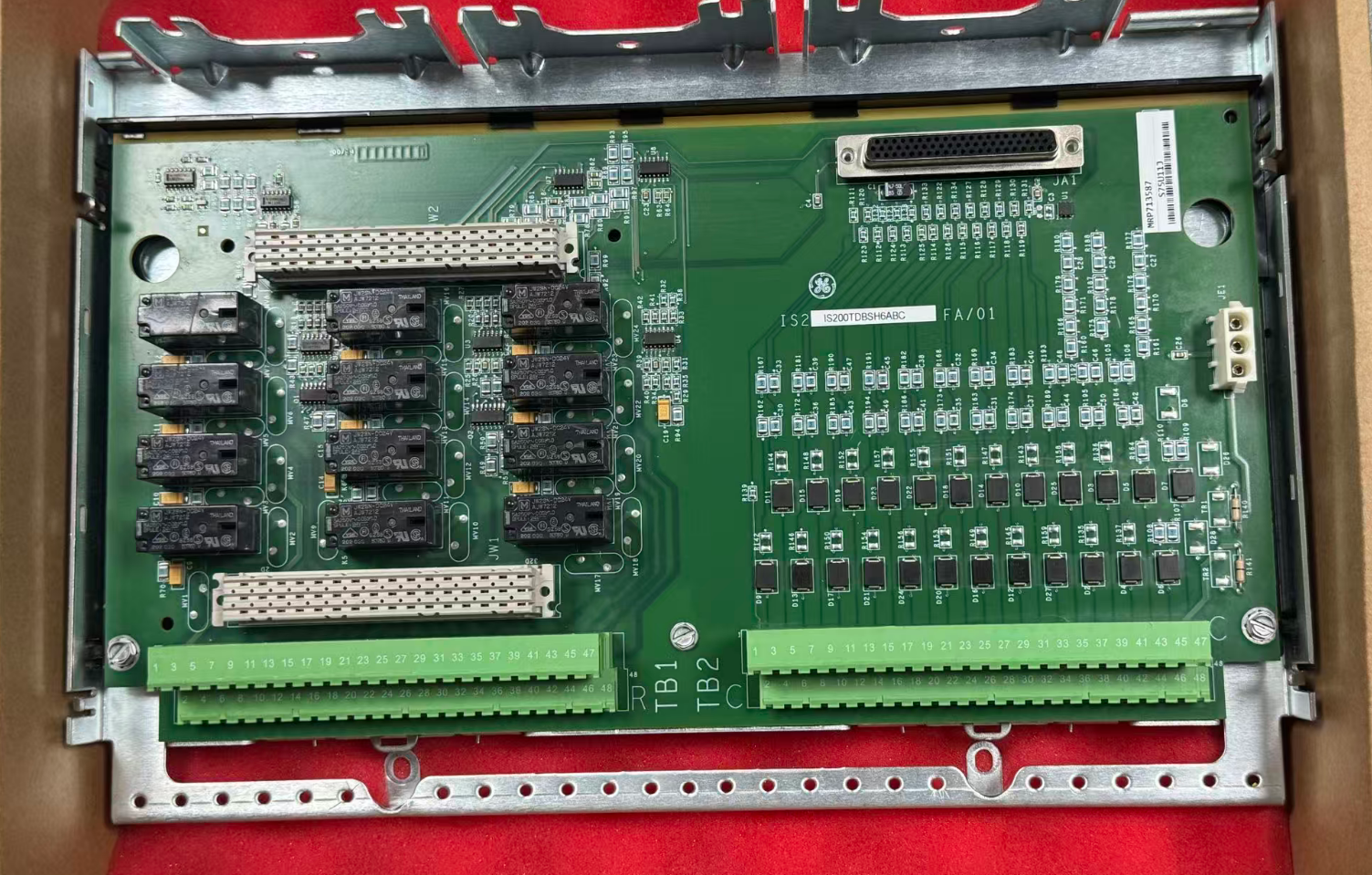

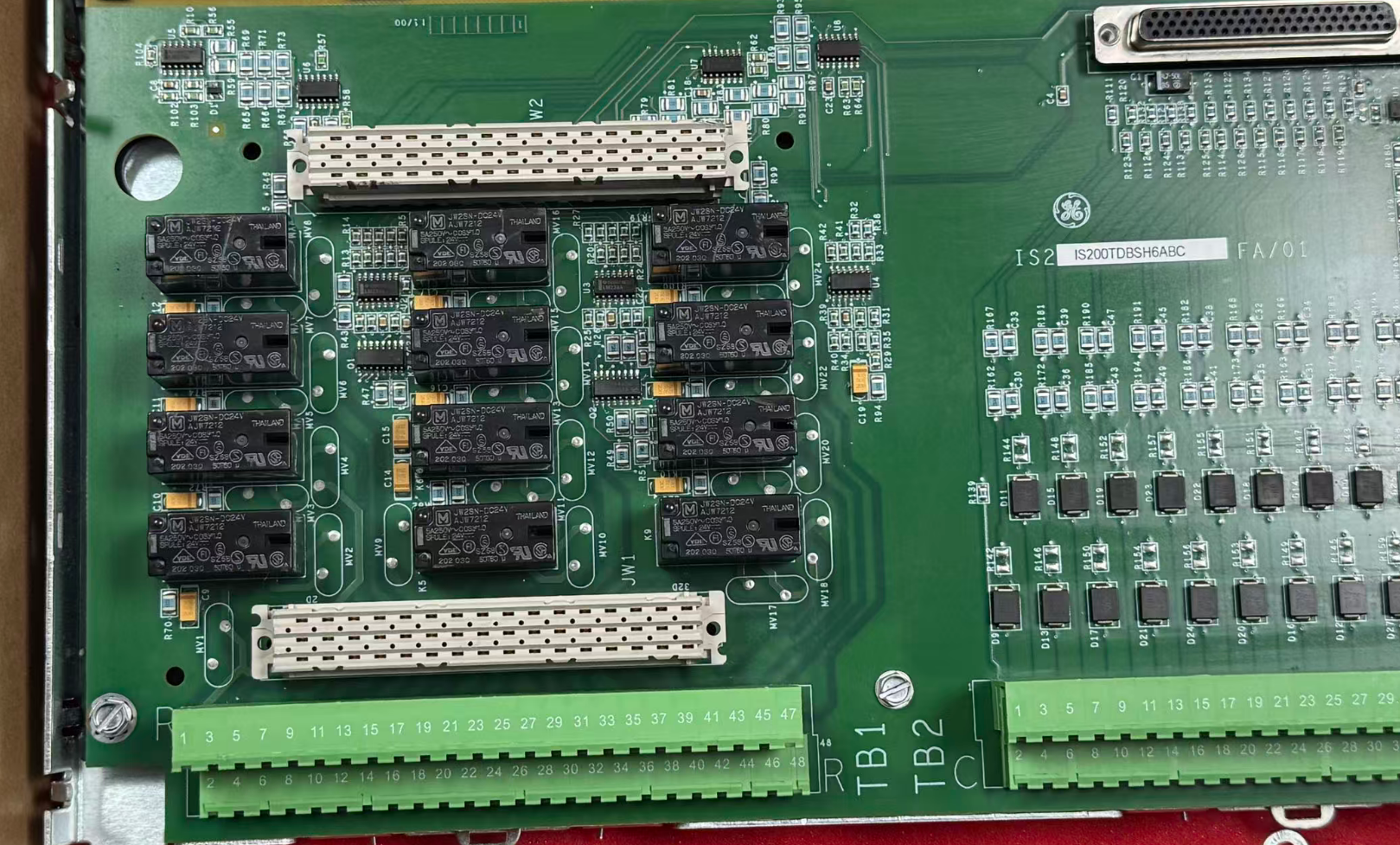

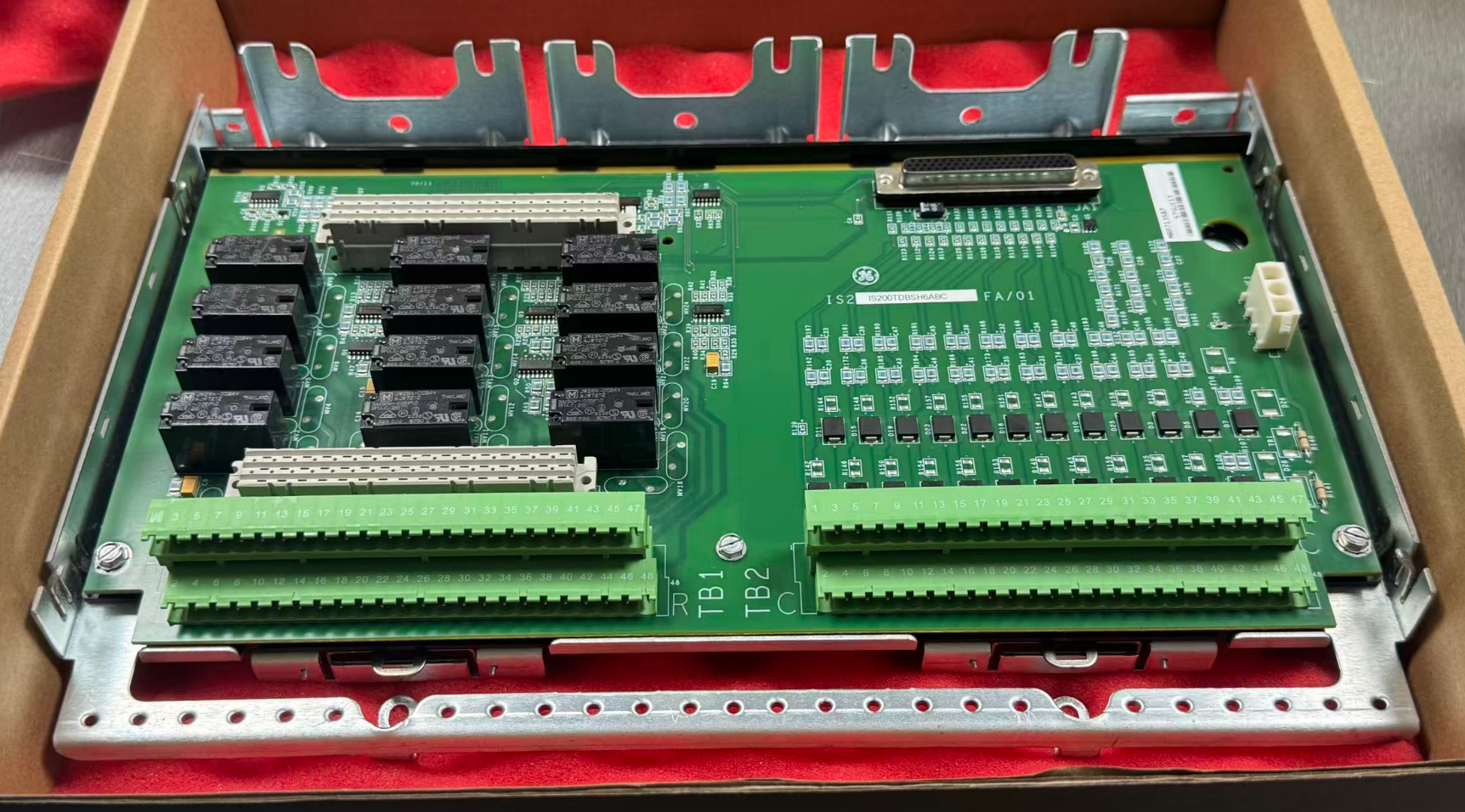

IS200TDBSH6A GE Mark VI Симплексная клеммная колодка дискретного ввода-вывода

GE IS200TDBSH6A представляет собой дискретный симплексный терминал. Действуя в качестве физического интерфейса, он соединяет логические сигналы от различных дискретных датчиков на основе поля (таких как переключатели давления,переключатели температуры, и сигналы положения клапана) к системе управления.Он преобразует логические команды контроллера в выходы сухого контакта через бортовые реле для управления внешними приводами, такими как электромобильные клапаны и контакторы.

Эта модель является простым аналогом версии TMR (Triple Modular Redundant), TDBTH6A, и предназначена для не критически важных для безопасности BOP (Balance of Plant) и вспомогательных схем.Примечание:; это означает совместимость 125В постоянного тока, с разделителями напряжения и варисторами оксида металла (MOV), специально разработанными для транзиторов 125В - отличая его от версии 24В (суффикс "H2A").

• Входные каналы: 24 канала, изолированные в группе (совместимые с сухим контактом)
• Входное влажное напряжение: 100-145 В постоянное (номинальное 125 В постоянное)
• Выходные каналы: 12 релей SPDT формы-C
• Контактный рейтинг: 0,6 A @ 125 V DC / 3,15 A @ 24 V DC / 120 V AC
• Логическая мощность: +5 В постоянного тока (из пакета PDIO)
• Полевое питание: внешнее 125 В постоянное (поставляется пользователем)
• Изоляционное напряжение: 1500 ВРМ (канал-обратная плоскость)
• Рабочая температура: от -30°C до +65°C
• Относительная влажность: 5-95% RH (неконденсирующая)
• Установка: ДИН рельс или установка на плоской поверхности

GE-EX2000.pdf

• В качестве простой альтернативы версии TMR эта модель исключает необходимость в оборудовании TMR в некритических петлях,сокращение затрат примерно на 50% по сравнению с версией TMR, а также снижение затрат на шкафы и запасные части.
• Он напрямую поддерживает устройства поля 125 В постоянного тока, обычно используемые в электростанциях, исключая необходимость в внешних преобразователях сигнала и упрощая архитектуру системы.
• Конструкция использует дискретные компоненты, а не высокий уровень интеграции, предлагая большую гибкость для будущего обслуживания и замены конкретных компонентов.
• Разработанный для широкого диапазона промышленных температур, он выдерживает суровые условия работы электростанций.обеспечение высокой надежности и долговечности.
• Он поддерживает онлайн-горячее обмен и использует бортовую EEPROM для автоматической идентификации типов каналов, что позволяет заменять любой блок терминала всего за 3 минуты.

1. Периодически проверяйте целостность конформного покрытия для предотвращения короткого замыкания платы, вызванного химической коррозией или физическим повреждением
2. Utilize the system's built-in hardware filtering and noise suppression diagnostic functions to regularly monitor input/output signal quality and identify potential sources of electromagnetic interference
3. Во время простоя оборудования для технического обслуживанияпроверять герметичность застежек рельсов DIN или монтажных винтов и удалять накопившуюся пыль с поверхности доски для обеспечения оптимальной тепловыделения и изоляции

На крупной электростанции комбинированного цикла инженерная группа обновила основной терминал ввода/вывода на модель IS200TDBTH6A, чтобы предотвратить высокочастотный шум, вызывающий ложные сигналы отключения.

Благодаря превосходным аппаратным фильтрациям и возможностям подавления напряжения переменного тока 12В RMS, высокочастотный шум был эффективно изолирован, повысив точность передачи сигнала до 100%.

После модернизации завод не только устранил риск непланированных остановок, вызванных ложными тревогами, но и достиг точного контроля над вспомогательным оборудованием с помощью стабильных выходов реле,значительное повышение общей эффективности и безопасности работы установки.
