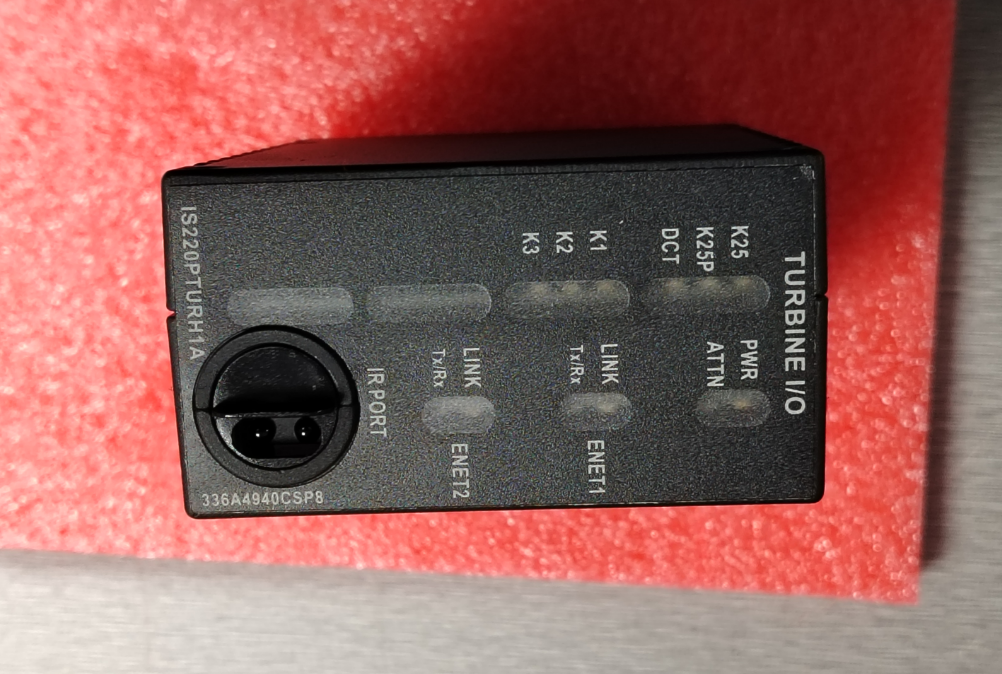

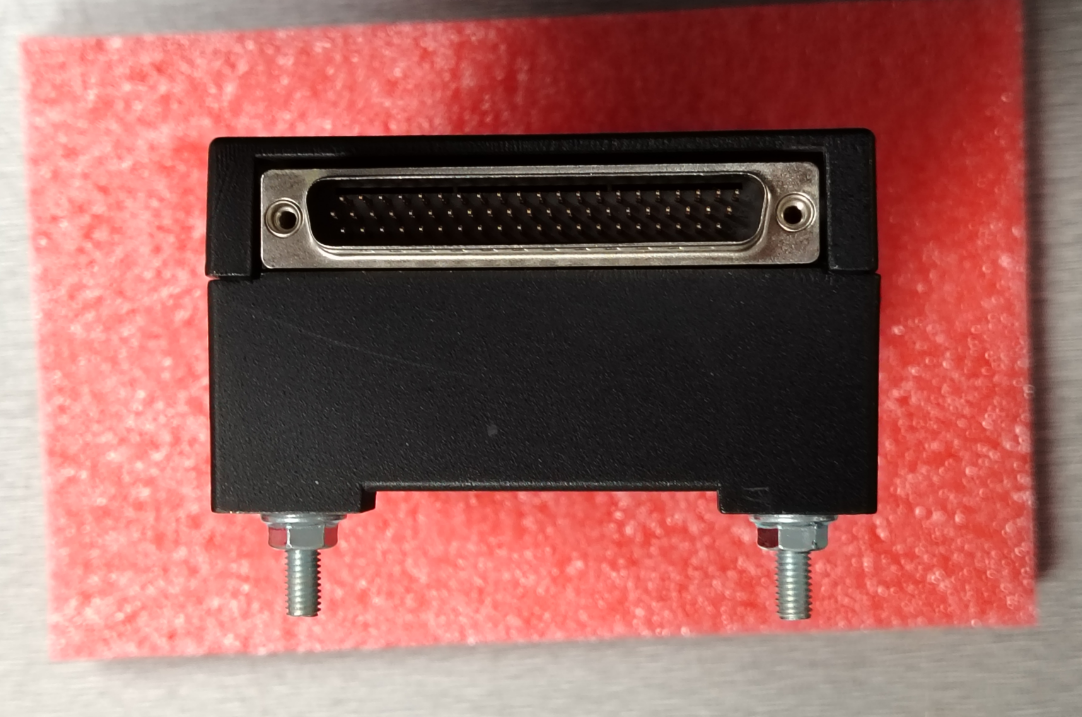

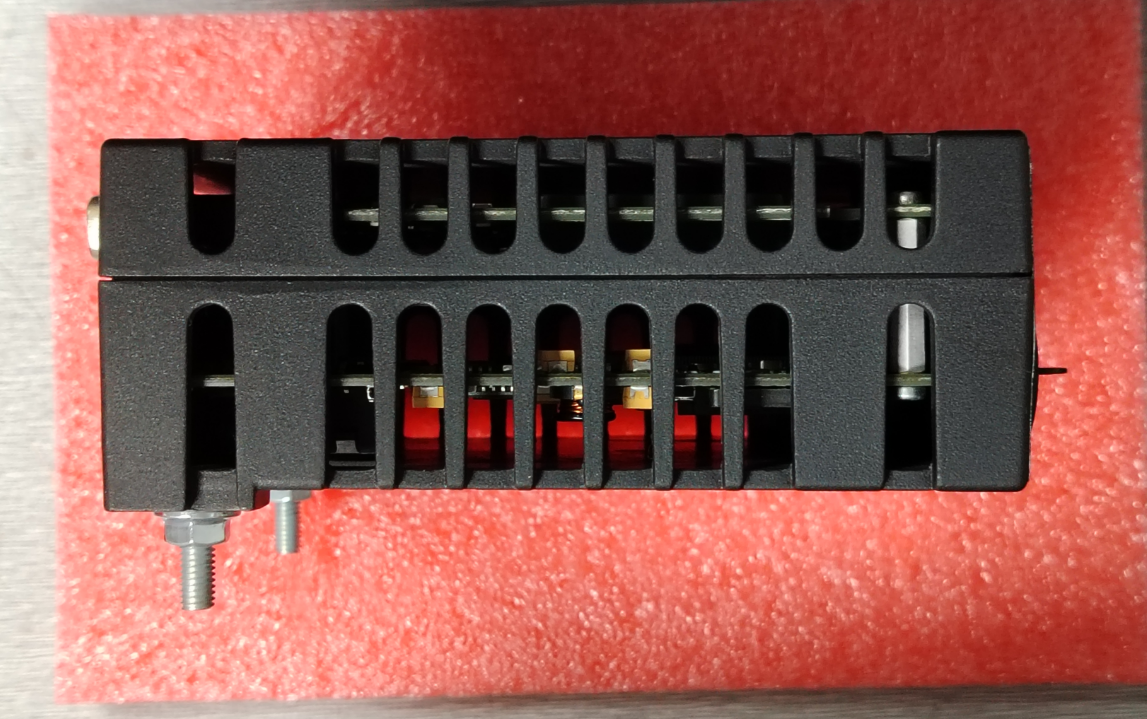

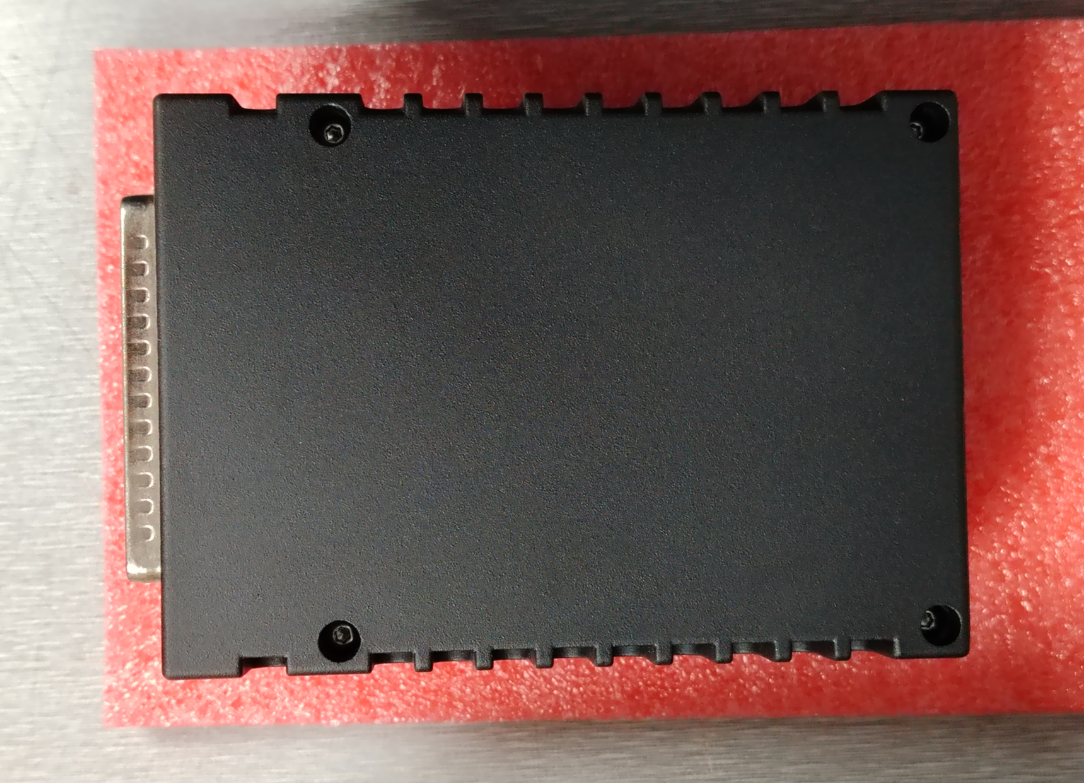

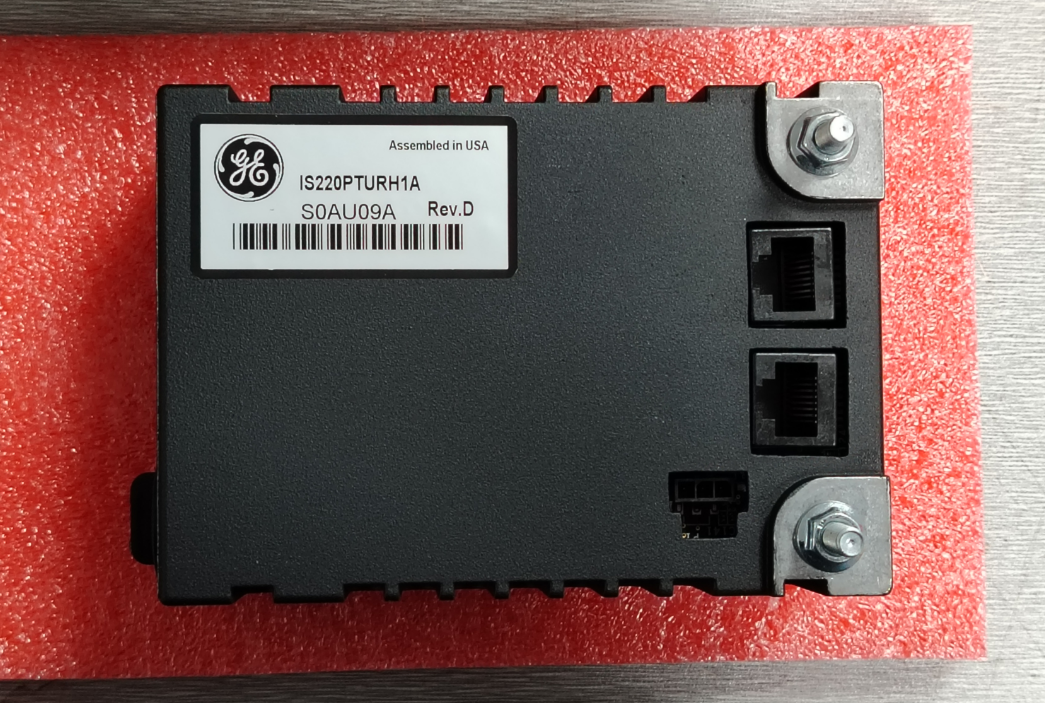

IS220PTURH1A GE Марк VIe

IS220PTURH1A — это модуль защиты турбины, разработанный компанией General Electric (GE) для систем управления серии Speedtronic Mark VIe. Благодаря своей аппаратной архитектуре, независимой от основного контроллера, быстрому времени отклика и простоте обслуживания, он стал ключевым компонентом систем управления Mark VIe компании GE, обеспечивающим безопасную работу турбин.

Технически этот модуль называется «основным пакетом поездки». Разработанный как «последняя линия защиты» безопасности турбины, он обеспечивает электрический интерфейс между клеммной колодкой управления турбиной и одной или двумя сетями Ethernet, обеспечивая надежную передачу данных и сигналов управления. Он конкретно отвечает за обработку всех критических сигналов, непосредственно связанных с безопасностью турбины, таких как защита от превышения скорости и аварийное отключение. Это незаменимый компонент стратегий защиты безопасности в тяжелой промышленности, такой как энергетика, нефтяная и химическая промышленность.

• Рабочая температура: от -30°C до +65°C.
• Температура хранения: от -40°C до +70°C.
• Относительная влажность: 5–95 %, без конденсации.
• Класс взрывозащиты: Класс I, Раздел 2, Группы A/B/C/D; ATEX зона 2 IIC T4 Gc
• Степень защиты: IP20 для самого модуля; прилагаемый шкаф управления должен быть взрывозащищенным со степенью защиты IP54 или выше.
• Способ монтажа: Стандартный монтаж на DIN-рейку; совместимость со стандартными шкафами управления Mark VIe

• Чрезвычайно высокая безопасность:Будучи выделенным главным расцепителем, его аппаратно-логическая архитектура, независимая от главного контроллера, обеспечивает высочайший уровень защиты турбины.
• Простое обслуживание:Функция «автоматической реконфигурации» значительно упрощает процесс замены модуля, сокращая время простоя и количество человеческих ошибок.
• Высокая надежность:Разработанный для непрерывной работы, он сохраняет стабильность в суровых промышленных условиях и является проверенным на рынке, зрелым продуктом.
• Высокая интеграция:Являясь встроенным компонентом системы Mark VIe, он обеспечивает плавную интеграцию, обеспечивая целостность и совместимость системы.

Паровая турбина сталелитейного завода мощностью 15 МВт, оснащенная системой Mark VIe с одинарным резервированием, использует один модуль IS220PTURH1A для контроля скорости турбины и сигнала аварийной остановки от главного парового клапана.

Система сработала несколько раз с блокировкой из-за низкого давления смазочного масла. Модуль точно записывает последовательность отключений, предоставляя исчерпывающие данные для отслеживания основной причины сбоев оборудования. Заменив устаревшие, недиагностические импортные карты, компания значительно сократила время простоев на техническое обслуживание.

Загрузить техническое описание: GE-Mark-VIe-VIeS.pdf
