IS200TVIBH2B GE Марка VI

  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
Место происхождения США
Фирменное наименование GE
Сертификация Certificate of Origin
Номер модели IS200TVIBH2B
Документ GE Mark VI.pdf
Количество мин заказа 1 шт.
Цена $1900
Упаковывая детали Оригинальная упаковка коробки
Время доставки 5-7 дней
Условия оплаты Т/Т
Поставка способности 1-99 шт/3-5 дней
Подробная информация о продукте
Бренд GE Номер модуля IS200TVIBH2B
Каталог Марк VI Цена продажи 1900 долларов.
Состояние В наличии Источник США
Время выполнения 3-5 рабочих дней Гарантия 1 год
Масса 1 кг
Оставьте сообщение
Характер продукции

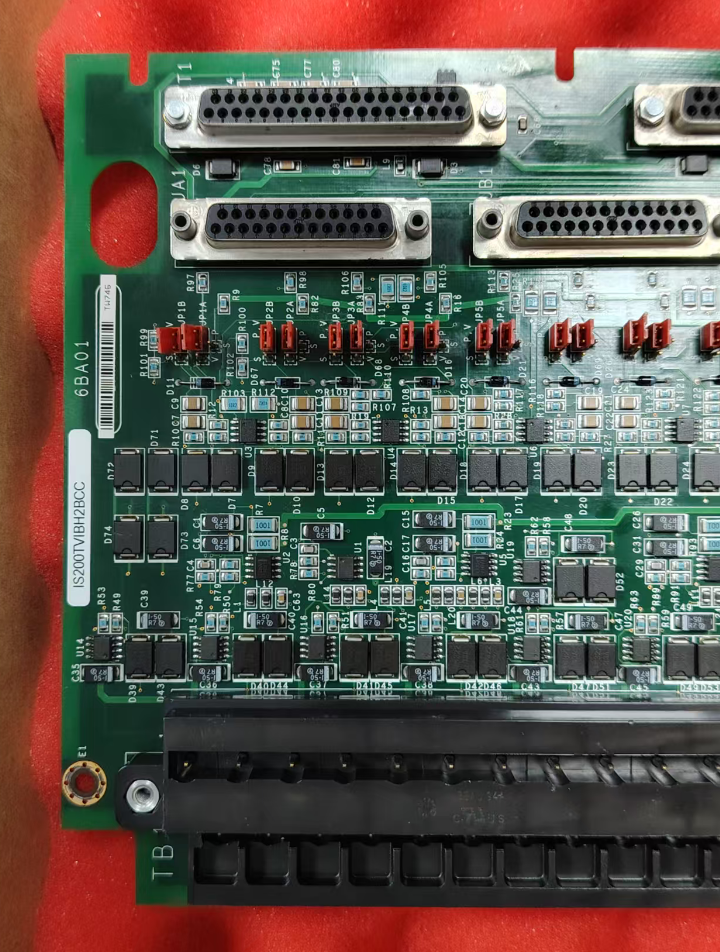

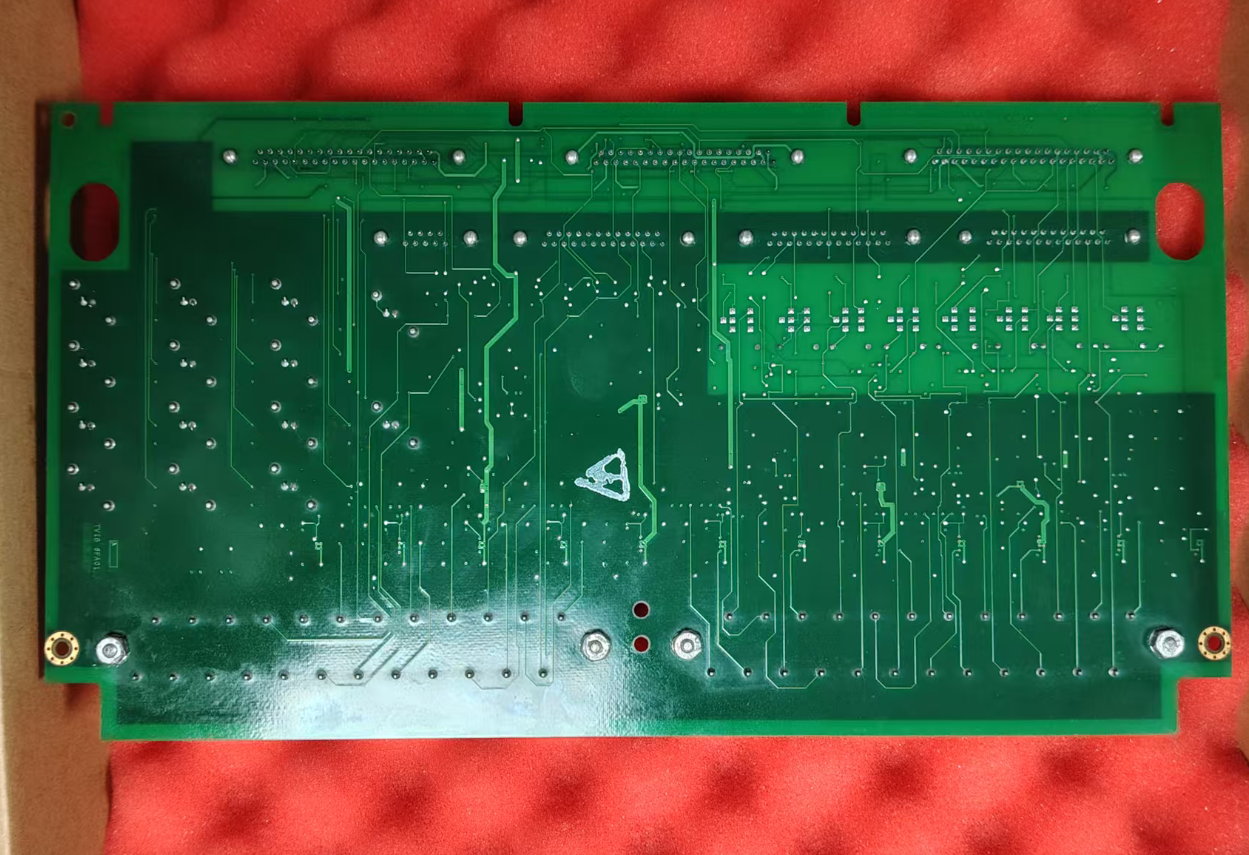

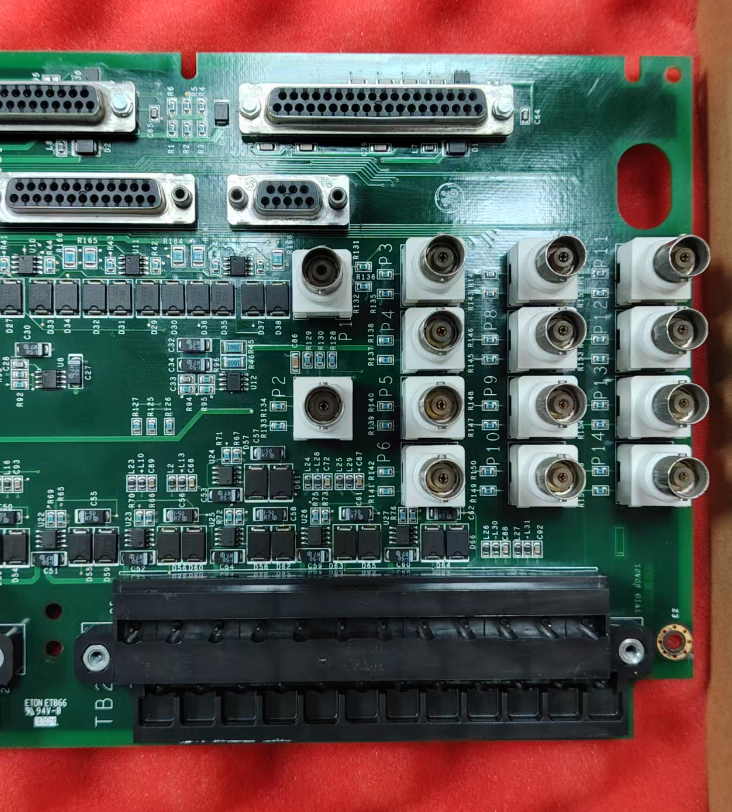

IS200TVIBH2B GE Mark VI Вибрационная терминальная панель
IS200TVIBH2B - терминальная панель сигналов вибрации, разработанная и произведенная General Electric (GE).Используется в качестве аппаратного интерфейса для системы мониторинга вибраций, он соединяет датчики с основным модулем управления, что позволяет точно контролировать и защищать состояние вибрации агрегатов паровых турбин.
В системе анализа вибрации Mark VI IS200TVIBH2B обычно работает в сочетании с платой IS200VVIB.Эта карта может подключаться до трех панелей VVIB одной серииВ конфигурации TMR (Triple Module Redundancy) система может подключать одну TVIB к трем VVIB.
Основная функция IS200TVIBH2B заключается в предоставлении прямого физического и электрического терминального отображения для инструментации вращающихся машин, обработки сигналов, обработки данных,и связи с другими модулямиОн служит первичной конечной точкой для нескольких вибрационных зондов и акселерометров, направляя аналоговые сигналы на GE Mark VIe или совместимую систему мониторинга.

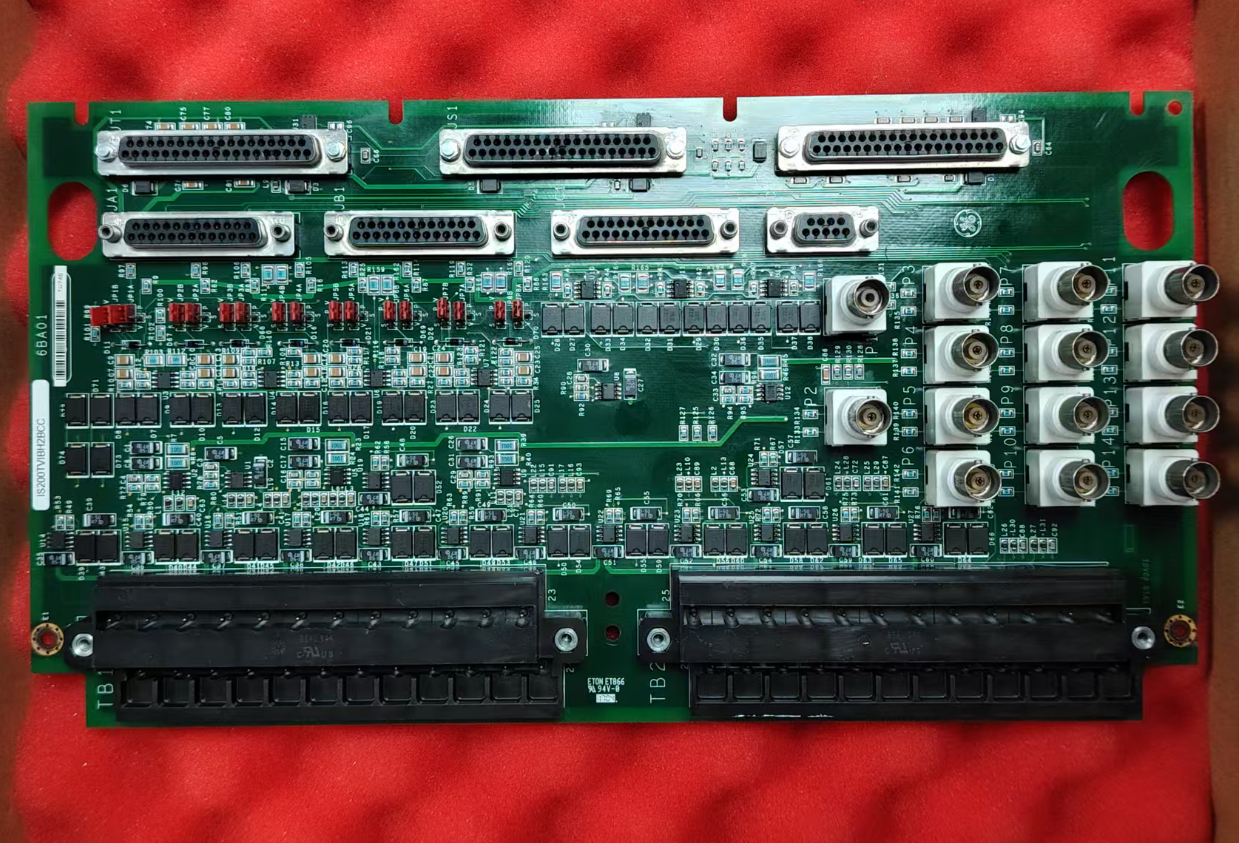

IS200TVIBH2B GE Mark VI Vibration Terminal Board
Ключевые особенности
  • Тип продукции: Вибрационная терминальная плата
  • Серия: Марк VI
  • Входное напряжение: 24 В постоянного тока
  • Операционная температура: от -40 до +70°C
  • Температура хранения: от -40°C до +85°C
  • Вибрационные порты В/В: 8
  • Общее количество каналов В/В: 16
  • Тип ввода: аналоговый
  • Диапазон ввода: от 0 до 10 В
  • Точность: 0,1%
  • Разрешение: 12 бит
  • Скорость отбора проб: 100 кГц
  • Интерфейс связи: RS485
Спецификации продукции
Наименование марки General Electric
Модель IS200TVIBH2B
Каталог Марк VI
Валовая масса 2.2 фунта / 35.2 унции / 1 кг
Размер упаковки 16 см х 16 см х 12 см
Страна происхождения США
Код СС 8537101190
Продолжительность В наличии
Морской порт Сямэнь
Оплата T/T
Цена продажи 1900 долларов.
Гарантия 12 месяцев
Время обработки 3-5 рабочих дней
Партнеры курьеров DHL, UPS, TNT, FedEx и EMS
Случайное исследование
При применении с использованием промышленной паровой турбины с одноэкстракциейТерминал IS200TVIBH2B используется для подключения зондов вибрации оси X/Y, установленных на переднем и заднем корпусах подшипников турбины.Он получает сигналы вибрации ротора в реальном времени и передает данные в систему управления Mark VI.
Если амплитуда вибрации превышает заранее установленные пороги тревоги, система предупреждает оператора; если вибрация ухудшается и достигает порога, то запускается защита.и турбина немедленно отключается с помощью электронного устройства запуска (ETD), тем самым предотвращая трение между компонентами ротора и статора и предотвращая катастрофические сбои.
Vibration monitoring system application diagram
Осторожность при установке
Безопасная установка Убедитесь, что конечная панель надежно закреплена в шкафу.
Выбор кабеля Для сигналов вибрации должен использоваться защищенный кабель с скрученной парой.
Изоляция кабеля Поддерживать надлежащую изоляцию между высоковольтными кабелями и низковольтными кабелями сигналов вибрации, чтобы предотвратить индуктивную связь.
Спецификации заземления Защита кабеля должна быть завершена в назначенной точке заземления на терминальной панели, чтобы гарантировать, что общий импеданс цепи не превышает установленный порог для модуля мониторинга.Защита должна быть заземлена только на конце источника сигнала или в соответствии с требованиями проектной документации системы, чтобы избежать заземления петлей..
Вентиляция и рассеивание тепла Поддерживать пробел вентиляции не менее 30 мм вокруг модуля.
Испытания после установки После установки выполните испытания электрической непрерывности от точки к точке, чтобы убедиться, что между проводами сигнала и шасси шкафа нет короткого замыкания.
Маркировка полевой проводки Вся полевая проводка должна быть маркирована согласно схеме схемы перед подключением к винтовым терминалам.
Методы обслуживания
Онлайн тестирование Система Mark VI поддерживает онлайн-функциональное тестирование систем защиты, включая циклы мониторинга вибрации,позволяет проверять целостность сигнализации и логики движения, пока установка работает.
Мониторинг состояния С помощью станции оператора HMI (Human-Machine Interface) операторы могут просматривать информацию в режиме реального времени, такую как уровни вибрации, амплитуда вибрации 1X и угол фазы, выполнять анализ тенденций,и внедрять предсказательное обслуживание.
Неправильный диагноз Когда система обнаруживает аномалии, такие как отключение датчиков, сбои питания или сигналы вне диапазона,Специальные сигналы тревоги генерируются на HMI, чтобы помочь обслуживающему персоналу быстро определить проблему..
Часто задаваемые вопросы
Требуется ли калибровка IS200TVIBH2B?
Эта карта не имеет никаких потенциометров и не требует никакой калибровки.
IS200TVIBH2B совместим со всеми картами серии Mark VIe?
За исключением карты VVIB, эта карта не совместима ни с одной другой картой серии Mark VIe.
Какие скорости вала поддерживает IS200TVIBH2B?
Он поддерживает скорости вала в диапазоне от 3000 до 3600 оборотов в минуту.
