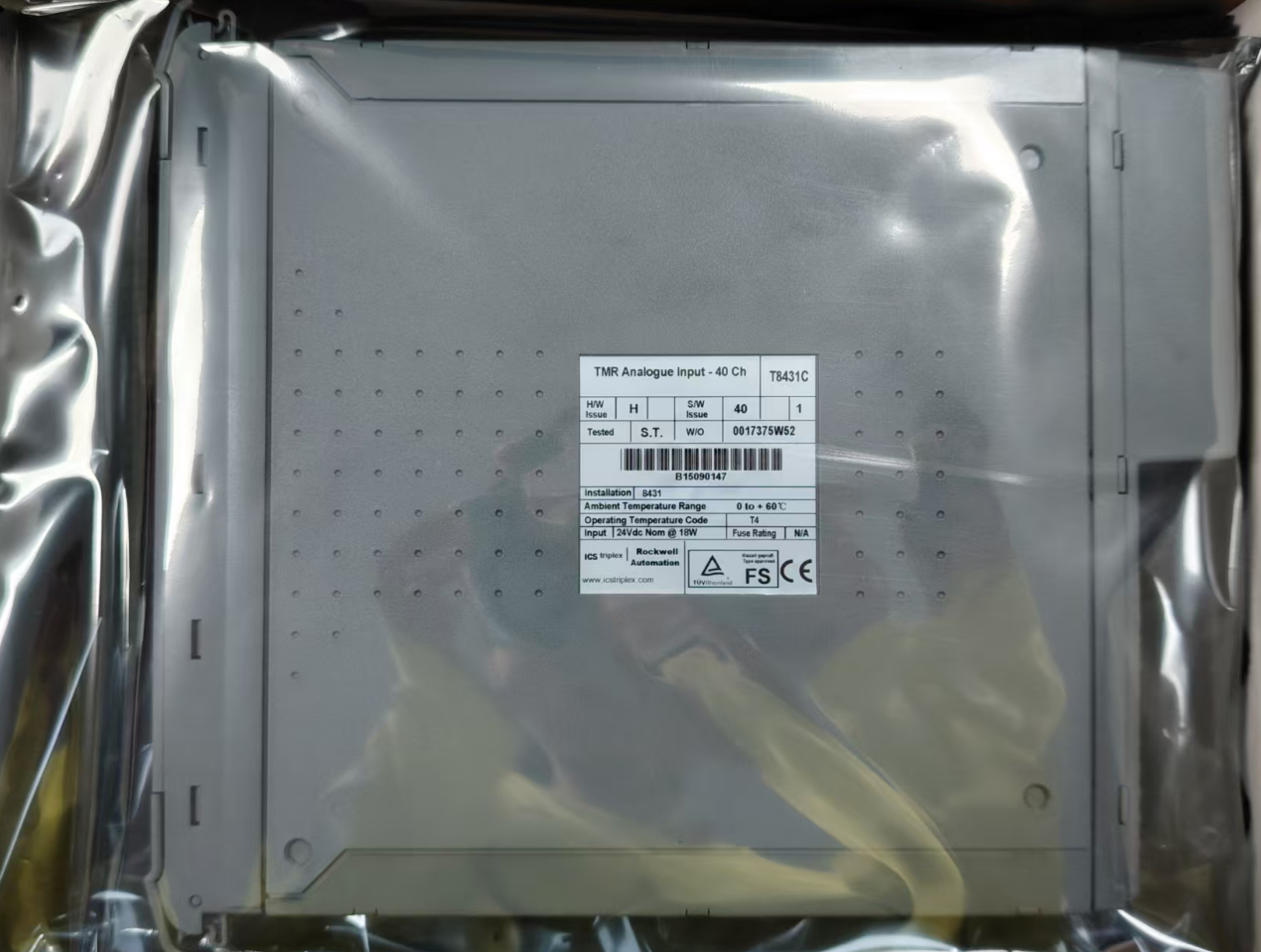

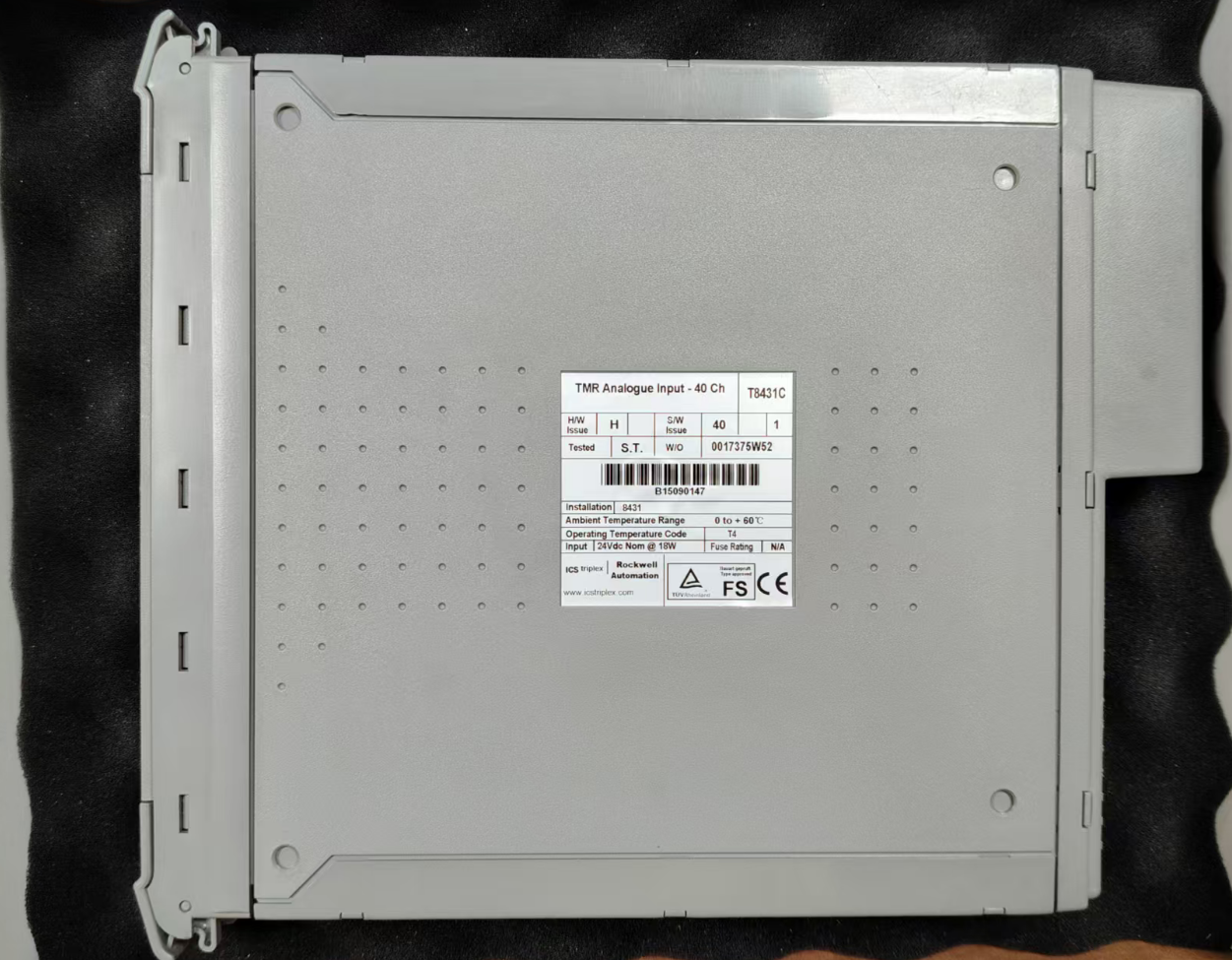

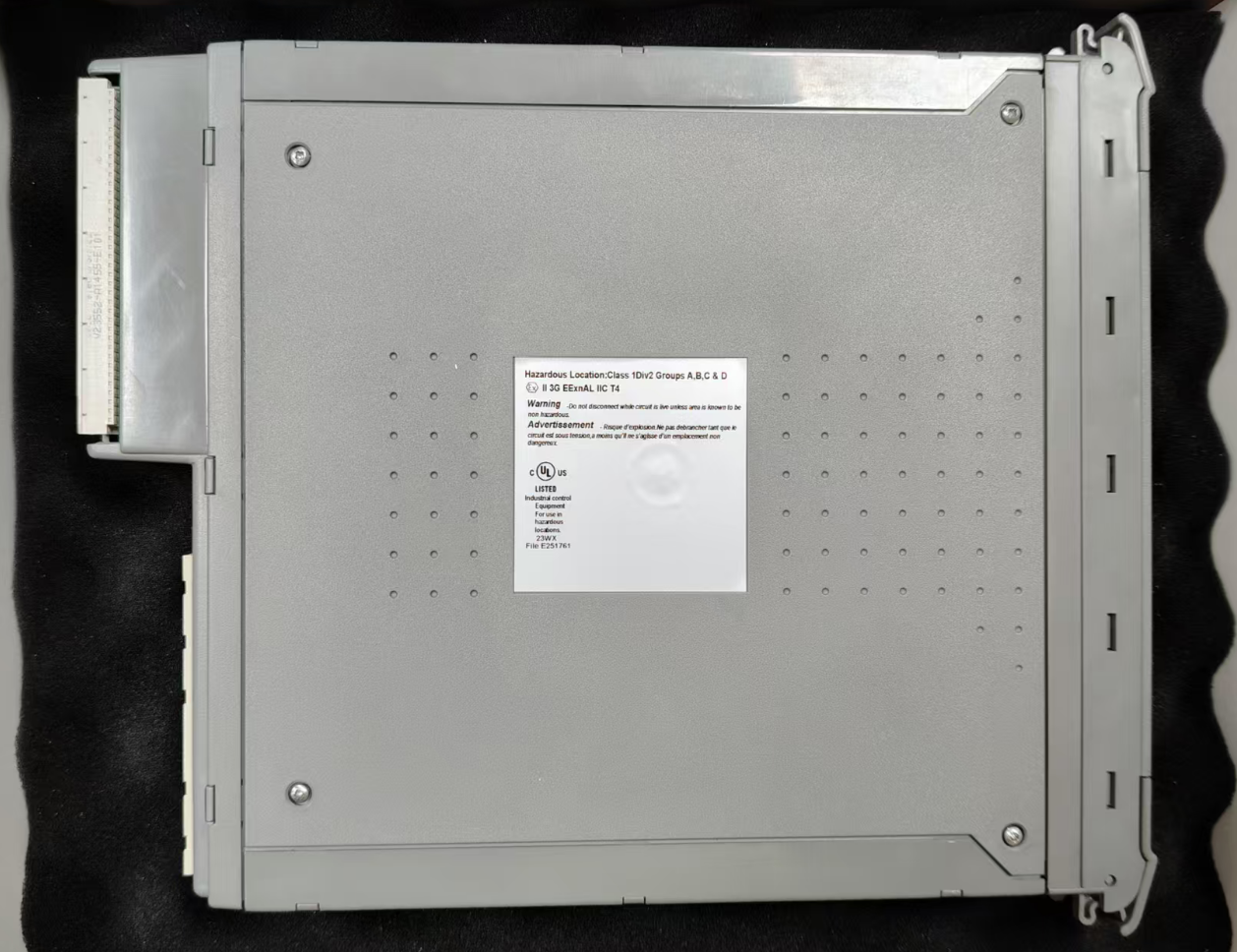

T8431C Invensys Триконекс

T8431C - это основной модуль в серии Trusted TMR, разработанный специально для критически важных систем управления промышленностью.Этот модуль особенно подходит для приложений, требующих чрезвычайно высокой надежности системы., такие как Системы инструментальной безопасности (SIS), Системы аварийного отключения (ESD) и Системы обнаружения пламени и газа (F&G).

Основная функция модуля заключается в точном получении аналоговых сигналов из поля и их безопасной и надежной передаче контроллеру TMR в системе Trusted.Приводятся в действие промышленным источником питания 24 Vdc, модуль предлагает гибкие варианты конфигурации и поддерживает как сигналы тока (такие как 4-20 мА температуры, давления и потока передатчиков) и сигналы напряжения.

• Тип продукции: надежный аналоговый входный модуль TMR
• Серия: Серия Trusted TMR
• Количество входных каналов: 40 каналов
• Тип входного сигнала: 0-22 мА тока / 0-6 ВДС напряжения
• Время обновления выборки: 0,5 мс.
• Разрешение: 3,9 μA (1/256 mA)
• Точность измерения: ± 1% от полной шкалы
• Точность калибровки: 0,03%
• Рабочее напряжение: 20-32 VDC
• Потребление энергии: приблизительно 15-18 Вт
• Рабочая температура: от -5°C до +60°C (некоторые модели поддерживают от -40°C до +70°C)
• Температура хранения: от -25 до +70°C
• Относительная влажность: от 10% до 95% RH (неконденсирующая)
• Изоляционное напряжение: 2500 Врм
• Уровень защиты: IP20
• Установка: 19-дюймовая стойка для установки (4 слота TE)
• Сертификация безопасности: SIL 3 (IEC 61508)

1. Убедитесь, что полевые кабели установлены и правильно расположены.
2. Используйте ключ освобождения, чтобы освободить выброс замок на модуль, гарантируя, что замок полностью открыт
3. Держите выбросник и осторожно вставить модуль в целевой слот
4. Нажмите вниз на верхней и нижней части фасадной пластины модуля, чтобы полностью подтолкнуть модуль на место
5. Закройте выброс модуля и убедитесь, что он загружается в заблокированное положение

В электростанциях T8431C используется в системах защиты от превышения скорости для газовых турбин и паровых турбин, а также в системах блокировки безопасности для котлов.Модуль контролирует ключевые параметры, такие как скорость вращенияЕсли какой-либо параметр превышает безопасный диапазон, он немедленно запускает защитный механизм отключения, чтобы предотвратить повреждение оборудования и травмы.

Какие типы входных сигналов поддерживает T8431C?
T8431C поддерживает входы тока 0-22 мА и входы напряжения 0-6 ВДК и может быть настроен для различных стандартных диапазонов промышленного сигнала, таких как 0-10 В, 0-20 мА и 4-20 мА.

T8431C поддерживает горячее обмен?
Да. T8431C поддерживает функцию горячего обмена. В конфигурациях Companion Slot или SmartSlot неисправные модули могут быть заменены во время работы системы без необходимости простоя.

Какой цикл калибровки для T8431C?
Рекомендуется проводить проверку калибровки входных каналов каждые два года для выявления длительного дрейфа и возникающих в результате неточностей.
