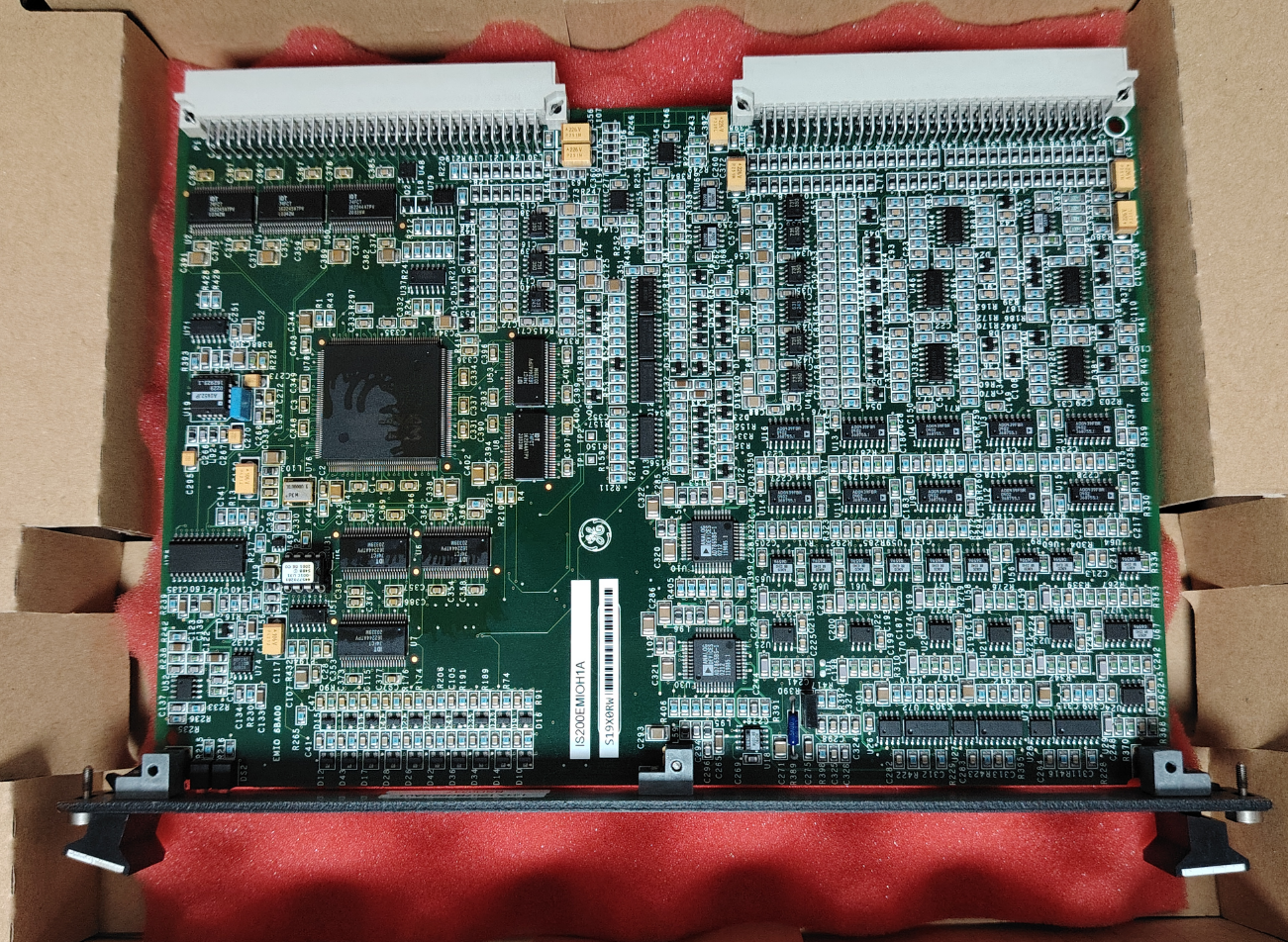

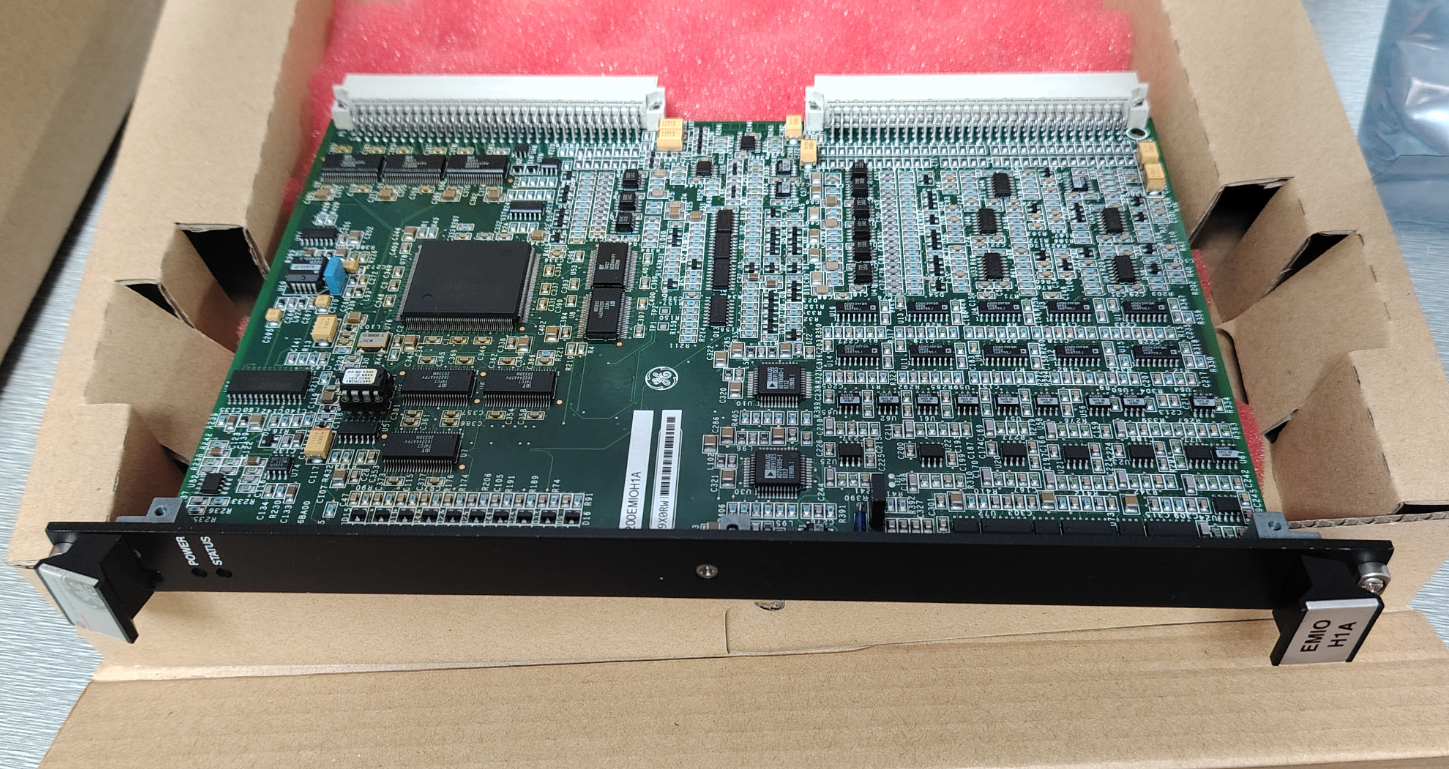

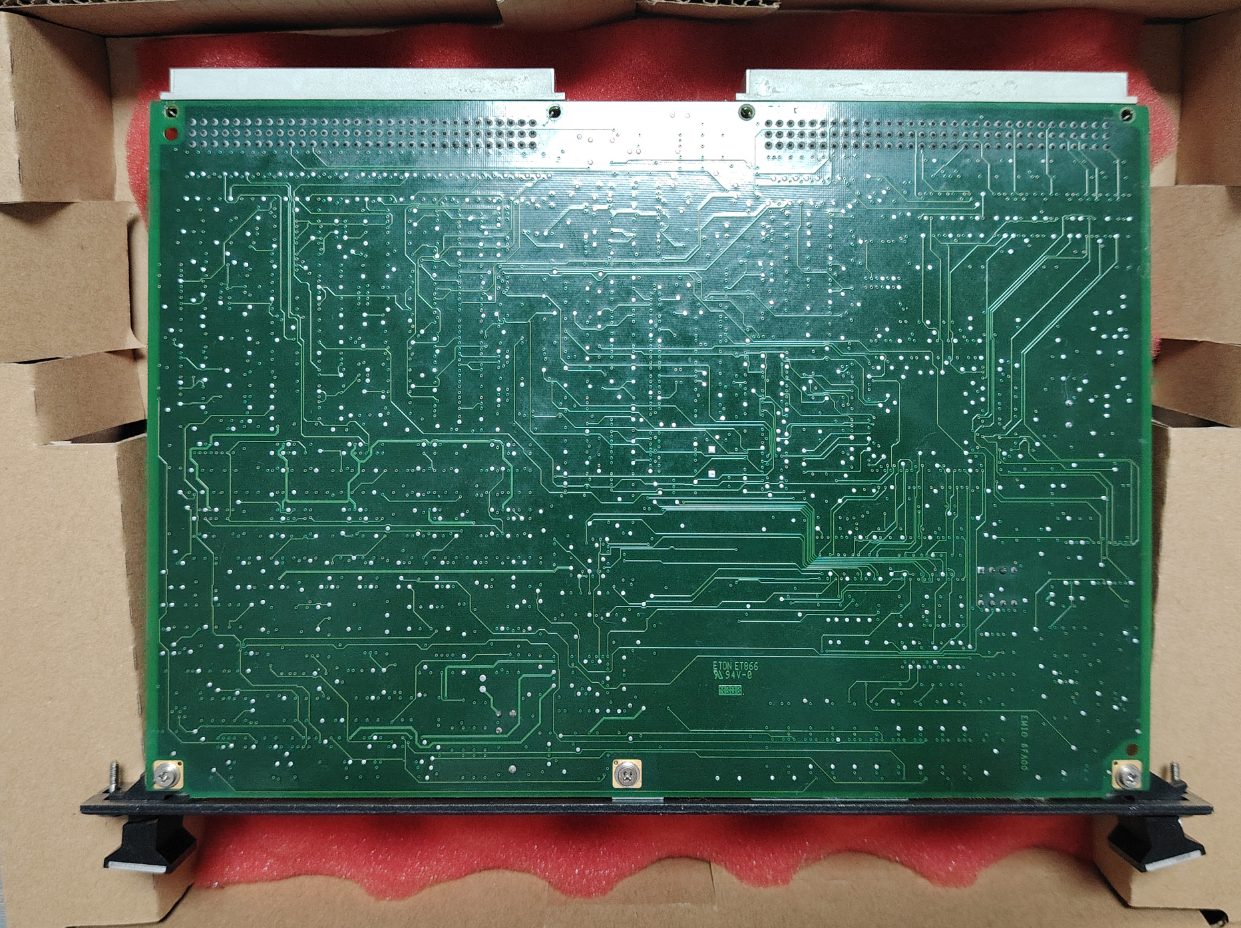

IS200EMIOH1A GE Mark VI CARD-EX2100 ОСНОВНАЯ плата ввода-вывода

GE IS200EMIOH1A является основной интерфейсной платой в системе управления возбуждением EX2100 / Mark VIe.Он служит центральным узлом для обработки и распределения сигнала внутри всей системы возбуждения, обрабатывает тройную конверсию "цифровой-аналоговой-импульсной" и обработку сигналов в схеме магнитного поля генератора.

Эта доска разработана как стандартный однослотный модуль с двойной высотой VME.и строго соблюдать стандартизированные процедуры обслуживания и замены, это значительно повышает эффективность работы системы и снижает риск незапланированного простоя, вызванного сбоями оборудования.

• Совместимые системы: Mark VI, Mark VIe, EX2100, EX2100e
• Фактор формы: стандартная карта VME двойной высоты, один слот
• Силовое питание: 5 VDC от задней плоскости или 24 VDC
• Потребление энергии ≤ 12 Вт (при полной нагрузке)
• Аналоговые входы: 16 каналов (конфигурируемые для TC, RTD, 4-20mA)
• Цифровые входы: 16 каналов (24В постоянного тока сухих/мокрых контактов)
• Аналоговая точность: ±0,1% FS (4-20 mA), ±0,5°C (RTD)
• Изоляционное напряжение: 500 В переменного тока (между каналами и в систему)
• Рабочая температура: -30°C до +70°C (модель с широкой температурой: -40°C до +85°C)

Ссылка на лист данных:GE Mark VI.pdf

• Производство электроэнергии на газовых турбинах:Используется в тяжелых газовых турбинных энергоблоках, таких как серии 9FA, 9FB и 7HA,он точно управляет сигналами PT/CT в схеме возбуждения генератора для обеспечения быстрого ответа в регулировании возбуждения.
• Тепловая и ядерная энергетика:Используется в 600MW-1300MW ультра-сверхкритических тепловых энергоблоках и обычных островных паровых турбинах в атомных электростанциях.Он поддерживает стабильное напряжение выхода генератора, чтобы соответствовать строгим стандартам качества электроэнергии сети..
• Гидроэнергетика и хранение энергии:Разработанный для уникальных условий работы гидрогенераторов, он обеспечивает точность управления в сложных условиях, таких как частые колебания головки и колебания нагрузки.Он также играет незаменимую роль в высокоточных, сценарии быстрого реагирования, такие как насосные электростанции и синхронные фазовые машины.
• Энергия ветра:Обеспечивает критическую поддержку систем управления возбуждением ветровых турбин, обеспечивая стабильную работу даже в суровых условиях с частыми колебаниями скорости ветра.тем самым гарантируя, что системы ветровой энергетики эффективно и надежно преобразуют энергию ветра в электроэнергию.
