Модуль процессора ICS Triplex T9100

ПРОДУКТ: Процессорный модуль ICS Triplex T9100

Обзор продукта

Базовый блок процессора

Базовый блок процессора вмещает до трех процессорных модулей:

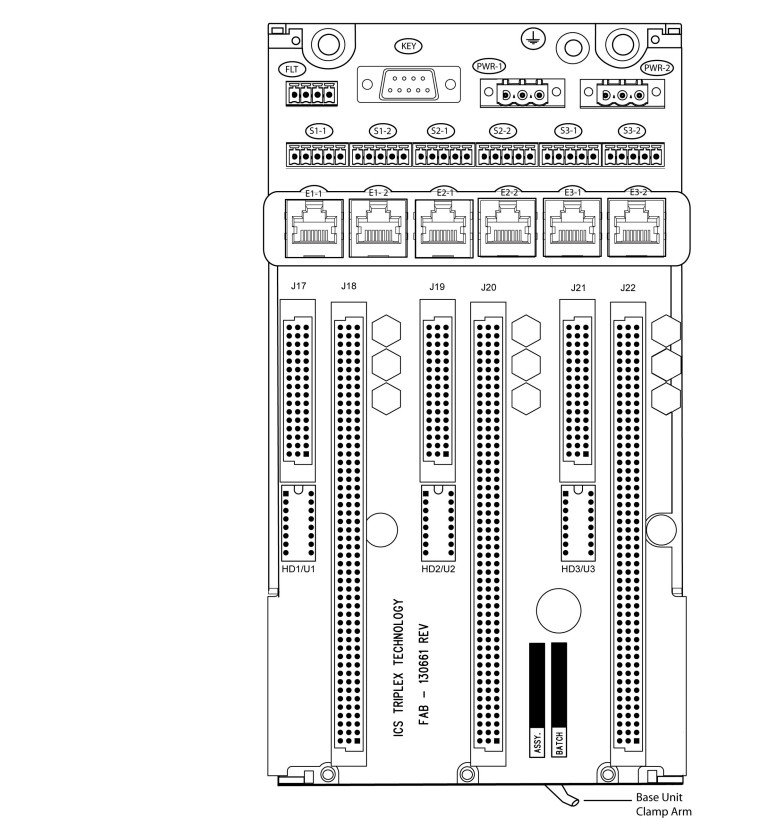

Внешние подключения Ethernet, последовательных данных и питания. Внешние подключения базового блока процессора:

Шпилька заземления • Порты Ethernet (E1-1 to E3-2) • Последовательные порты (S1-1 to S3-2) • Резервный источник питания +24 В пост. тока (PWR-1 и PWR-2) • Ключ безопасности Program Enable (KEY) • Разъем FLT (в настоящее время не используется).

Подключения питания обеспечивают все три модуля резервным питанием, каждый процессорный модуль имеет по два последовательных порта и два разъема Ethernet. Разъем KEY поддерживает все три процессорных модуля и помогает предотвратить доступ к приложению, если ключ Program Enable не вставлен.

Порты последовательной связи Последовательные порты (S1-1 и S1-2; S2-1 и S2-2; S3-1 и S3-2) поддерживают следующие режимы сигналов в зависимости от использования: • RS485fd: четырехпроводное полнодуплексное соединение, которое имеет разные шины для передачи и приема. Этот выбор также должен использоваться, когда контроллер действует как ведущий MODBUS, используя дополнительное четырехпроводное определение, указанное в разделе 3.3.3 стандарта MODBUS-over-serial. • RS485fdmux: четырехпроводное полнодуплексное соединение с трехпозиционными выходами на соединениях передачи. Это должно использоваться, когда контроллер действует как ведомый MODBUS на четырехпроводной шине. • RS485hdmux: двухпроводное полудуплексное соединение, применимое для использования в режиме ведущий-ведомый или ведомый. Это показано в стандарте MODBUS-over-serial.

Резервная батарея процессора Процессорный модуль T9110 имеет резервную батарею, которая питает его внутренние часы реального времени (RTC) и часть энергозависимой памяти (RAM). Батарея подает питание только тогда, когда процессорный модуль больше не получает питание от источников питания системы. Конкретные функции, которые батарея поддерживает при полной потере питания: • Часы реального времени - Батарея подает питание на сам чип RTC. • Сохраненные переменные - Данные для сохраненных переменных хранятся в конце каждого сканирования приложения в части RAM, поддерживаемой батареей. При восстановлении питания сохраненные данные загружаются обратно в переменные, назначенные как сохраненные переменные для использования приложением. • Журналы диагностики - Журналы диагностики процессора хранятся в части RAM, поддерживаемой батареей. Расчетный срок службы батареи составляет 10 лет, когда процессорный модуль постоянно включен; для процессорных модулей, которые не включены, расчетный срок службы составляет до 6 месяцев. Расчетный срок службы батареи основан на работе при постоянной температуре 25°C и низкой влажности. Высокая влажность, температура и частые циклы включения/выключения сократят срок службы батареи.

Особенности:

• 40 входных каналов на FTA.
• Стандартные подключения полевых устройств (2-проводные).
• Совместимость со стандартной DIN-рейкой.
• Простая установка и подключение.
• Работа от 24 В пост. тока.
• Подключение SmartSlot для ‘горячей замены’ входных модулей.
• Предохранитель питания поля на канал.
• Встроенная светодиодная (LED) индикация целостности питания поля.

Детали доставки:

Гарантия: 12 месяцев.
Срок поставки: 1-2 рабочих дня.
Тип оплаты: T/T и Western Union.
Партнеры-курьеры: DHL, UPS, TNT, FedEx и EMS.
Технические характеристики, руководства и паспорта изделий: доступны по запросу.

Изображение:
