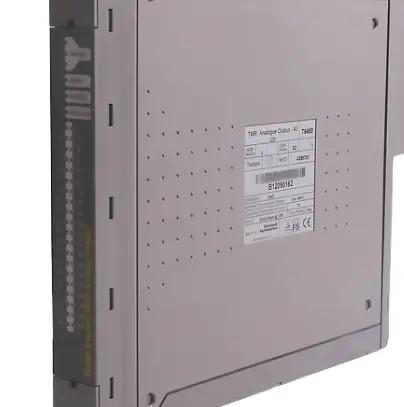

ICS Triplex T8480C Аналоговый выход с краской

Продукт:ICS Triplex T8480C Аналоговый выход с краской

Обзор продукции

Обзор продукции

Trusted® TMR 24 Vdc Digital Output Module имеет интерфейс с 40 полевыми устройствами.и напряжение на каждой части выходного каналаПроверки также выполняются на застрявшие и застрявшие неисправности.Предоставляется автоматическое наблюдение за линией полевого устройстваЭта функция позволяет модулю обнаруживать как открытые, так и короткие сбои в полевой проводке и устройствах нагрузки.Модуль обеспечивает бортовую отчетность о последовательности событий (SOE) с разрешением 1 мс.Изменение состояния выхода запускает запись SOE. Выходные состояния автоматически определяются измерениями напряжения и тока на борту модуля.Этот модуль не одобрен для прямого соединения с опасными зонами и должен использоваться вместе с устройствами внутреннего барьера безопасности.

Особенности

• 40 выходной точек с тремя модулями на модуль. • Комплексная автоматическая диагностика и самотестирование.• Автоматическое наблюдение за линией в каждой точке для обнаружения сбоев в проводке и нагрузке по открытым и короткозамыкающим сетям. • 2500 В импульс выдерживают опто/гальванический изоляционный барьер. • Автоматическая защита от перетока (на канал), не требуется внешних предохранителей.• Встроенная последовательность событий (SOE) с разрешением 1 мс. • Модуль может быть заменен в режиме онлайн с использованием специальных компаньонских (соседних) слотов или SmartSlot (один запасный слот для многих модулей).

Статус выхода передней панели Светоизлучающие диоды (LED) для каждой точки указывают на состояние выхода и неисправности проволоки поля.• На передней панели светодиоды, указывающие на состояние модуля и режим работы (активный), Standby, Educated). • TϋV Certified IEC 61508 SIL 3. • Выходы питаются в изолированных группах по восемь. Каждая такая группа является силовой группой (PG).

TMR 24 Vdc Digital Output Module является членом надежного диапазона модулей ввода/вывода (I/O). Все надежные модули I/O имеют общую функциональность и форму.все модули ввода/вывода взаимодействуют с межмодульной шиной (IMB), обеспечивающей питание и позволяющей связываться с процессором TMRКроме того, все модули имеют полевой интерфейс, который используется для подключения к сигналам, специфическим для модуля, на поле.

1.1.Объединение заканчивания поля (FTU)

Полевое терминационное устройство (FTU) - это раздел модуля В/В, соединяющий все три ПФУ с одним полевым интерфейсом.FTU обеспечивает групповые защитные переключатели и пассивные компоненты, необходимые для кондиционирования сигналаПри установке в надежном контроллере или шасси расширителяполевой разъединитель FTU соединяется с корпусом кабеля Field I/O, установленным сзади шасси. SmartSlot связь передается от HIU к полевым соединениям через FTU. Эти сигналы идут непосредственно к полевому соединителю и сохраняют изоляцию от сигналов I / O на FTU.Связь SmartSlot - это интеллектуальное соединение между активными и готовыми модулями для координации во время замены модуля.

1.2.Объединение полевого интерфейса (FIU)

Полевое интерфейсное устройство (FIU) - это раздел модуля, содержащий специальные схемы, необходимые для интерфейса с конкретными типами полевых сигналов В/В. Каждый модуль имеет три FIU,по одному на кусочекДля цифрового выходного модуля TMR 24 Vdc FIU содержит один этап структуры выходного переключателя и выходной схему sigma-delta (ΣΔ) для каждого из 40 выходов поля.Две дополнительные схемы ΣΔ обеспечивают необязательное наблюдение за напряжением питания В/В внешнего поля.

FIU получает изолированную питание от HIU для логики. FIU обеспечивает дополнительное питание для операционных напряжений, требуемых схемой FIU.25 Мбит/сек серийная связь соединяет каждую ФИУ с одним из участков ХИУФИУ также измеряет ряд бортовых сигналов "хозяйственного обслуживания", которые помогают отслеживать производительность и условия работы модуля.текущее потребление, бортовые эталонные напряжения и температура на борту.

1.3. Интерфейсный блок хоста (HIU)

HIU является точкой доступа к межмодульной шине (IMB) для модуля. Он также обеспечивает распределение энергии и локальную программируемую мощность обработки.HIU является единственным разделом модуля ввода / вывода, чтобы напрямую подключиться к IMB Backplane. HIU является общим для большинства типов В/В высокой целостности и имеет зависимые от типа и диапазона продуктов общие функции. Каждое HIU содержит три независимых разреза, обычно называемых A, B и C.Все взаимосвязи между тремя кусками включают изоляцию, чтобы помочь предотвратить любое взаимодействие ошибки между кускамиКаждый лом считается областью сдерживания ошибок (FCR), поскольку ошибка на одном лом не влияет на работу других лом.HIU предоставляет следующие услуги, общие для Модулей в семье: • Высокоскоростная коммуникация с процессором TMR через интерфейс IMB.• FCR Interconnect Bus между сегментами для голосования входящих данных IMB и распределения исходящих данных модуля I/O в IMB. • Гальванически изолированный интерфейс серийных данных к фрагментам FIU. • Избыточное распределение мощности двойного 24 Vdc шасси питания напряжением и регулирование мощности для логического питания к схемам HIU.• Магнитно-изолированное питание к фИУ. • Серийный интерфейс данных к FPU для светодиодов состояния модуля. • Связь SmartSlot между активными и готовыми модулями для координации во время замены модуля.• Цифровая обработка сигнала для локального сокращения данных и самодиагностики. • Местные ресурсы памяти для хранения данных о работе модуля, его конфигурации и полевых данных ввода/вывода. • Встроенное обслуживание, которое контролирует эталонное напряжение, потребление тока и температуру панели.

Особенности:

• 40 входных каналов на FTA.
• Стандартные в отрасли подключения полевых устройств (2-провода).
• Стандартная совместимость рельсов DIN.
• Простая установка и подключение.
• 24 Vdc.
• Подключение SmartSlot для “одной к многим” горячей замены входных модулей.
• Сплавленное поле питания по каналу.
• Встроенный светодиод (LED) - индикатор целостности питания поля.

Подробности доставки:

Гарантия: 12 месяцев.
Время выполнения: 1-2 рабочих дня.
Вид оплаты: T/T и Western Union.
Партнеры курьеров: DHL, UPS, TNT, FedEx и EMS.
Техническая спецификация, руководства и таблицы данных: доступны по запросу.
