ICS Triplex T8312 Trusted TMR Expander Interface Adapter Unit (Единица адаптера интерфейса расширителя TMR, которой доверяют)

Продукт: ICS Triplex T8312 Trusted TMR Expander Interface Adapter Unit (Объединение адаптера интерфейса расширителя TMR)

Данный документ содержит общую информацию об адаптере интерфейса расширителя Trusted® Triple Modular Redundant (TMR) T8312.один, обеспечивающий взаимосвязь между надёжными модулями интерфейса расширителя в шасси контроллера и четырьмя шасси расширителя (T8312-4), а другой обеспечивает взаимосвязь семи шасси-экспандеров (T8312-7).• Устройство полностью защищено от электромагнитной совместимости (ЭМК). • Версия доступна для более мелких Trusted Systems ̇ до четырех расширителей шасси. • блокировка разъемов для повышения надежности.

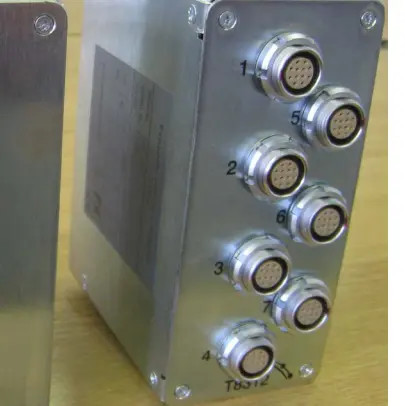

Trusted Expander Interface Adapter Unit T8312 состоит из четырех или семи 12-контактных разъемов ODU (в зависимости от типа блока), печатной платы (PCB),96-управляемый разъем типа C, который подключается к двойной 96-управляемой сборке разъемов, предназначенной для подключения к надёжным интерфейсным модулям расширителя, расположенным в шасси контроллераУстройство помещено в металлический корпус и предназначено для прикрепления к задним разъемам шасси контроллера.

1 подключается к первому шасси расширителя (который имеет свои три ID-ключа конфигурированы на адрес 2). 2 подключается ко второму шасси расширителя (который имеет свои три ID-ключа конфигурированы на адрес 3).... 8 подключается к восьмому шасси экспандера (который имеет свои три ID-ключа, сконфигурированных на адрес 8).3Если требуется более восьми шасси, требуется второй интерфейс расширителя.Адресные переключатели на этих шасси также установлены 2,3,4...8 но виртуальные адреса (как видно из приложения и диагностики) 9,10,11...15 как установлено в конфигурации System.INI. См. PD-8300 для получения дополнительных разъяснений настройки идентификатора.

Мы поставляем:

Bently Nevada / ABB / Allen-Bradley / ICS / TRICONEX / Honeywell / Foxboro / GE / Siemens / Moore / Emerson / Ovation / Westinghouse / Epro / Yokogawa / Yaskawa / Schneider / HIMA / B&R / Woodward / ZNYX

Отправьте запрос по электронной почте, я предложу вам лучшую цену!

СТРАНИЦЫ

• 40 выходных каналов TMR на модуль
• Пять изолированных групп по 8 выходов каждая
• Массив вывода из шести элементов с голосованием
• Комплексная диагностика и самотестирование
• Первый отказ
• Мониторинг линии на основе канала
• Автоматическая защита от перенапряжения
• 2500 В постоянного тока оптоизоляция
• Заменяемые на горячем
• Светодиоды состояния передней панели для каждого канала
• Индикаторы неисправности и состояния модуля
• Приложения безопасности IEC 61508, SIL 3
• Резолюция на борту 1 мс Отчет о последовательности событий
