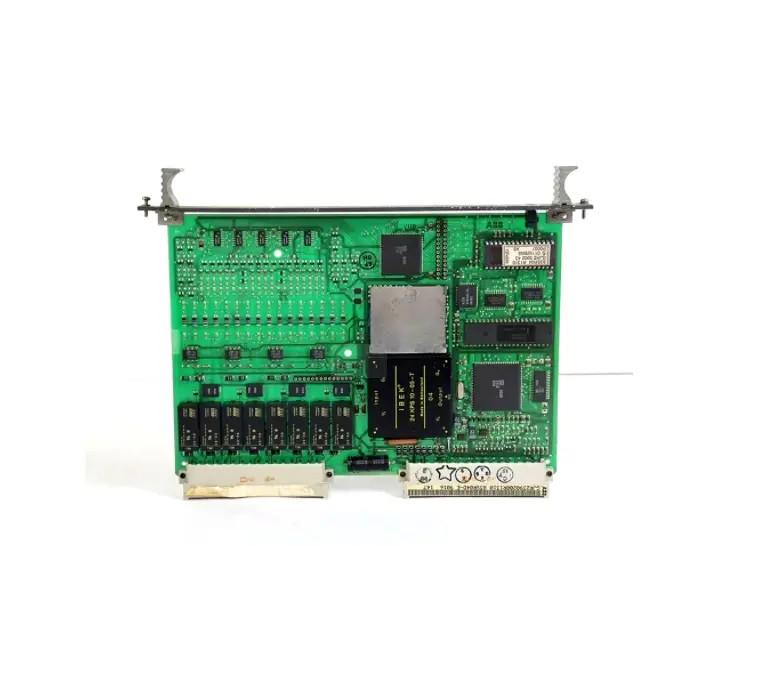

Продукт:Модуль управления ABB 83SR04C-E GJR2390200R1411

Описание

Описанный модуль, по-видимому, является универсальным модулем управления, используемым для различныхзадачи бинарного и аналогового управленияна разных уровнях контроля, включаяУправление приводом,групповой контроль, иУправление единицейНиже приведено краткое описание и объяснение его особенностей, функций и применений:

Ключевые характеристики и функции:

1. Контрольные задачи: Модуль используется для храненияпрограммыкоторые управляют обоимибинарныйианалоговые функции управленияОн может выполнять различные задачи управления, в том числе:
   • Управление приводомдля однонаправленных приводов.
   • Управление приводомдля приводов и соленоидных клапанов.
   • Контроль бинарной группы функций(например, последовательное и логическое управление).
   • Трехступенчатое управлениедля различных типов операций.
   • Кондиционирование сигналадля улучшения точности сигнала или корректировки сигнала для дальнейшей обработки.
2. Способы работы: Модуль поддерживает три различных режима работы, каждый из которых подходит для различных сценариев управления:
   • Бинарный режим управления (с аналоговыми базовыми функциями): Этот режим работает с переменным временем цикла и поддерживает двоичное управление (включение/выключение или логические состояния) и базовые аналоговые функции управления.
   • Аналоговый режим управления (с бинарным управлением)В этом режиме время цикла фиксировано и выбирается.
   • Режим кондиционирования сигнала: Используется для модификации сигналов, этот режим работает с фиксированным временем цикла и может выводить "бит помех", чтобы указать на любые ошибки или проблемы с обработкой сигнала.
3. Пользовательская программа и память: Пользовательская программа модуля хранится вНеволатильная память (EEPROM)Программа может быть загружена или изменена черезPDDS (система распределения данных процессов)с использованием автобусной системы, что делает модуль гибким и легким для перенастройки.
4. Автоматическое назначение адресов: Модуль автоматически устанавливает свой адрес при подключении кмногоцелевая станция обработки, упрощая установку и настройку без необходимости ручной настройки адреса.
5. Проверка ошибок и паритет: модуль имеет встроенную проверку ошибок на целостность связи. Он проверяет бесошибочную передачу телеграмм, полученных от станционной шины на основе их битов паритета.Он добавляет биты паритета к телеграммам, отправленным в шину, чтобы обеспечить передачу данных без ошибок..
6. Электрическое питание и напряжение: Модуль работает с+24 В постоянного токаработает на рабочем напряжении и внутренне генерирует различные уровни напряжения для питания процессовых интерфейсов (US11, US21, US31, US41).Эти напряжения защищены от короткого замыкания и предназначены для предотвращения взаимодействия между различными уровнями питания.
7. Диагностика и показатели: Модуль обеспечивает диагностику черезСветодиодные индикаторына передней панели:
   • ST (нарушение): Этот свет сигнализирует о нарушениях внутри модуля или в связи с передачей данных с модулем.
   • SG (нарушение модуля): указывает на проблемы или неисправности в самом модуле.
8. Интерфейсы: Модуль включает4 аппаратных интерфейсаЭти интерфейсы предназначены для гибкой связи и работы в промышленных системах, что позволяет осуществлять управление и мониторинг.

Применение:

Модуль может использоваться в различных системах промышленной автоматизации и управления для таких приложений, как:

• Управление приводом:
  • Для управления однонаправленными приводами, приводами и соленоидными клапанами этот модуль обеспечивает необходимую кондиционирование сигнала и логику управления.
• Последовательный и логический контроль:
  • Двойной режим управления группой функций используется для реализациипоследовательное логическое управлениеилиКонтроль шаг за шагомПроцессы, идеально подходят для таких приложений, как производственные линии, конвейеры или сборочные роботы.
• Кондиционирование сигнала:
  • Модуль может использоваться для:кондиционирование сигнала, что важно для обеспечения точности обработки входных сигналов до их отправки в контроллер или другое оборудование обработки.
• Трехступенчатый контроль:
  • В тех случаях, когда процессы требуютТрехступенчатое управление(например, при управлении температурой, управлении двигателем или других трехсостоятельных системах), этот модуль обеспечивает необходимую функциональность.

Преимущества:

1. Гибкость: Возможность выбора различных режимов работы (бинарное управление, аналоговое управление, кондиционирование сигнала) делает модуль адаптивным к широкому спектру приложений и случаев использования.
2. Управление ошибками и целостность коммуникаций: Встроенные проверки паритета и отчетность об ошибках черезСветодиодные индикаторыпомогает обеспечить надежную связь и целостность системы, делая модуль более надежным в промышленной среде.
3. Легкость интеграции: Автоматическое установление адреса и совместимость с многоцелевыми станциями обработки позволяют модулю легко интегрироваться в более крупные системы, сокращая время установки и сложность.
4. Компактный и надежный: компактная конструкция и надежная диагностика (с показателями нарушений) делают этот модуль подходящим для критических промышленных условий, где надежность системы имеет решающее значение.

Заключение:

Этот модуль представляет собой мощное и гибкое решение управления, которое сочетаетбинарное и аналоговое управление,кондиционирование сигнала, ипроверка ошибокЕго использование в различных промышленных приложениях, от управления приводом до последовательной логики и сигнальной кондиционирования, делает его универсальным выбором для сложных систем автоматизации.Используемые в производстве, управления процессом или любого приложения, требующего точного управления приводами, приводами или датчиками, этот модуль предлагает надежную, эффективную и адаптивную производительность.

Данные заказа:
83SR04-E/R1210 Номер порядка: GJR2390200R1210
