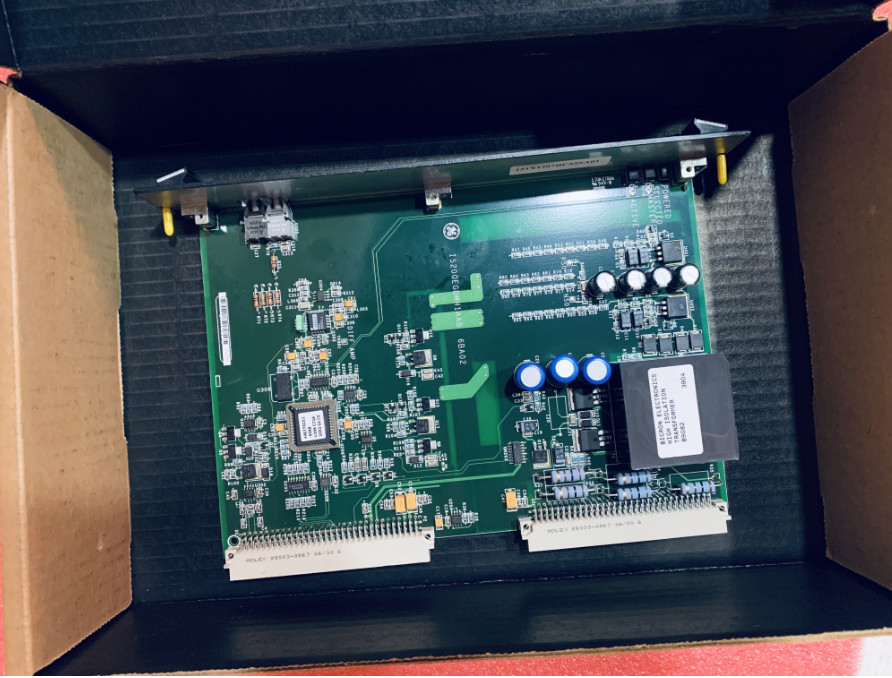

Продукт:IS200EGDMH1AFG Модуль детектора наземного возбуждения

Описание

IS200EGDMH1AFG - это модуль детектора возбуждения земли, изготовленный и разработанный General Electric в рамках серии EX2100, используемой в системах управления возбуждением GE.Модуль обнаружения наземного действия IS200EGDMH1 используется в контроле возбуждения EX2100.Это двойной слот, двойная высота (6U) форм-факторная доска, которая устанавливается в стойке Exciter Power Backplane (EPBP).Поле наземный детектор обнаруживает поле течения возраста сопротивления между любой точкой в генератор полевой схемы к земле, либо на стороне переменного тока или постоянного тока. Простая система будет иметь один EGDM, а избыточная система будет иметь три.обнаруживает напряжение через резистор наземного восприятия и посылает сигнал EGDM (s) по девятипроводниковому кабелюМодуль EXAM устанавливается в модуль высокого напряжения, расположенный в вспомогательной панели.

При избыточном управлении набор из трех панелей EGDM выполнен как контроллер (C), мастер 1 (M1) и мастер 2 (M2).Конфигурация для каждой EGDM контролируется набором программных булав на разъеме P2Информация о том, какой мастер подает сигнал привода на сенсорный резистор в модуле аттенуатора, отправляется из DSPX через EISB в стойке контроллера в EGDM C.При получении этой информации по волоконно-оптической связи, C либо питает реле в модуле аттенуатора, если M2 является драйвером, либо оставляет его без питания, если M1 является выбранным мастером.на M1 и M2 посылается дифференциальный сигнал, указывающий выбранный мастерЭтот сигнал включает генератор сигнала на активном мастере и выбирает источник команды испытания на каждом модуле (M1, M2 и C).Теперь активный мастер получает сигнал осциллятора по волоконно-оптической связи от DSPX через EISB что он преобразует в положительный или отрицательный 50-вольтовый сигналЭто напряжение квадратной волны передается по кабелю в модуль EXAM и наносится на один конец сопротивления Sense.

Кондиционер сигнала получает ослабленный (10:1) дифференциальный сигнал от сопротивления Sense в модуле EXAM.Сигнальный кондиционер представляет собой простой дифференциальный усилитель с увеличением единицы с высоким коэффициентом отторжения общего режима, за которым следует преобразователь A-to-D (Волтажный управляемый осциллятор VCO)ВКО питает оптический передатчик.Схема кондиционера сигнала питается изолированным источником питания для поддержания безопасности персонала и оборудования из-за высокого напряжения общего режима на сопротивлении SenseСигнальный кондиционер может измерить уровень выхода усилителя мощности, заземляя мостовую сторону ослабленного сопротивления Sense по команде от управления.

СТРАНИЦЫ:

• Секция C контроллера принимает все сигналы программирования и управления из различных источников, чтобы определить, какой модуль будет мастером.Он также получает сигнал осциллятора от DSPX, так что он может генерировать тестовую команду при каждом переходе сигнала осциллятора.

• Команда испытания представляет собой сигнал длиной 250 мс, который может быть повторно активирован при каждом переходе сигнала осциллятора (даже если период сигнала меньше 250 мс).

• Затем эта команда испытания отправляется в управляющую секцию каждого модуля (M1, M2 и C), чтобы генерировать тест-сигнал длиной 250 мс при каждом положительном переходе команды испытания.Этот сигнал не может быть повторно активирован, поэтому переходы должны быть разделены более чем на 250 мс, прежде чем может быть сгенерирован другой испытательный сигнал..

• Секция питания принимает 24 В ток из соответствующего EPSM через EPBP (поверхность).он преобразует это в ± 65 V dc (неизолированный) для усилителя мощности в секции генератора сигнала, и +5 V dc (изолированный) и ±15 V dc (изолированный) для кондиционирования сигнала.

• Выходный источник усилителя мощности представляет собой источник напряжения с выходной импеданцией менее 1,0 Ом. Выходное напряжение составляет ±50 Вт квадратной волны с током, ограниченным примерно 80 мА,и с нормальным рабочим периодом 5 секундВо время испытательной работы период сокращается до 400 мс.
•
•
