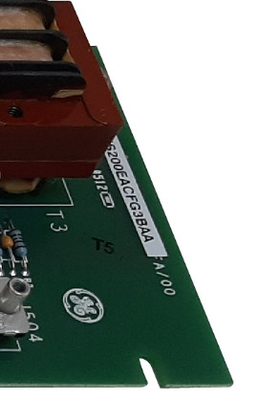

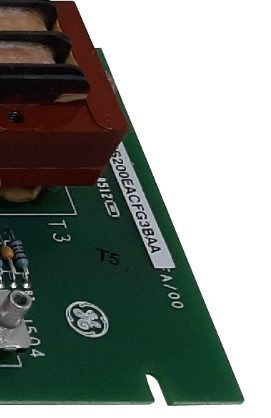

Продукт:IS200EACFG3BAA Карта обратной связи переменного тока

Описание

IS200EACFG3BAA - это карта обратной связи AC Exciter, разработанная GEОн является частью системы управления EX2100. Плата обратной связи AC Exciter отвечает за измерение напряжения и тока питания AC постоянного магнитного генератора (PMG).Доска EACF (Exciter AC Feedback) расположена в вспомогательном шкафу возбудителя.

Измерение напряжения возбудителя

• Версия G1: эта версия поддерживает одно трехфазное входное напряжение в номинальном диапазоне до 480 V rms с допустимым толерантностью +20% при 50 или 60 Гц.
• Версия G2: версия G2 предназначена для обработки одного трехфазного входного напряжения в номинальном диапазоне до 1000 V rms с допуском +20% при 50 или 60 Гц.
• Обе версии платы оснащены потенциальными трансформаторами, которые подают номинальное выходное напряжение 1,6 V rms от их вторичных выходов.используются трансформаторы воздушного тока, обеспечивающее номинальное второстепенное выходное напряжение от 0 до 0,8 V rms при 50 или 60 Гц.

Установка

• Подготовка: Откройте дверь вспомогательного шкафа и убедитесь, что все электрические схемы проверены, чтобы подтвердить, что электричество отключено, прежде чем продолжать.
• Отсоединение кабелей: осторожно отсоедините все кабели от доски, гарантируя соблюдение следующих шагов:
  • Убедитесь, что все кабели обозначены правильным названием разъема, как указано на доске, чтобы облегчить повторное подключение позже.
  • Для входов напряжения отключить проводку от винтовых разъемов TB1, TB2 и TB3.
  • Для входа катушки отсоедините проводку в ТБ4.
• Обращение с оборудованием для установки: будьте осторожны, чтобы избежать падения любого оборудования для установки в оборудование, так как это может привести к повреждению оборудования или травмам при повторном включении электроэнергии.
• Удаление доски: Удалить три винта, которые закрепляют доску за монтаж, и осторожно отделить доску от ее положения.
• Установка новой доски: ориентируйте новую доску в том же положении, что и удаленную, и надежно установите ее на противостояния с помощью трех винтов, удаленных в предыдущем шаге.
• Пересоединение кабелей и проводов: пересоедините все кабели и провода к новой доске, убедившись, что они правильно установлены и соединены, как указано на этикетке.Этот шаг помогает поддерживать правильную функциональность и подключение.
• Окончание: После проверки и закрепления всех соединений, закройте дверь вспомогательного шкафа для завершения процесса замены.
