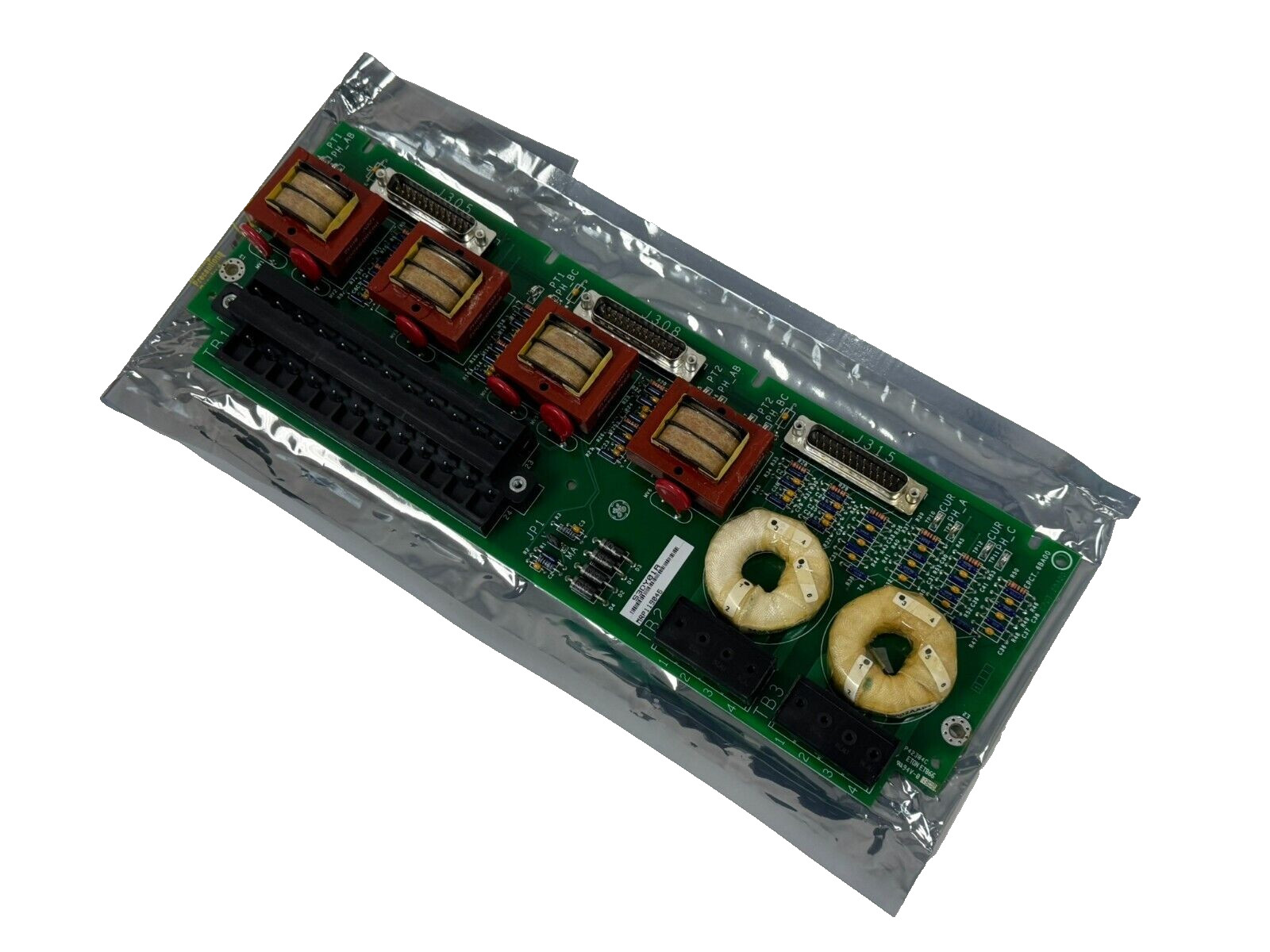

IS200EPCTG1AAA Терминалная панель PT/CT для эксититора

Описание

IS200EPCTG1AAA - это терминальная плата Exciter PT/CT (EPCT), разработанная GEЭто часть системы возбуждения EX2100.Терминальная плата PT/CT (EPCT) служит незаменимым компонентом, специально разработанным для обработки критических измерений напряжения и тока генератора через изоляционные трансформаторыЭта плата интегрирует два 3-фазных генератора потенциального трансформатора (PT) напряжения входов и два генератора тока трансформатора (CT) входов, предлагая текущие варианты 1 A или 5 A.Все выходные сигналы из изоляционных трансформаторов эффективно проводятся на EMIO-картуКроме того, EPCT вмещает один аналоговый вход, способный принимать вход напряжения или тока.Для применений, требующих максимальной надежности, система может включать до трех панелей EPCT, обеспечивая избыточность и надежность системы.

• Функциональность платы заключается в приеме напряжения генератора от потенциальных трансформаторов клиента, направлении этих входов через переключатели на TB1.Эта установка позволяет кабельные длины до 1000 футов с использованием 12 AWG проводаВходы PT, обычно работающие на номинальной частоте 115 V rms и частоте 50/60 Hz, сплавлены для обеспечения защиты от потенциальных электрических аномалий.
• Внутри панели два изоляционных трансформатора эффективно выполняют трехпроводное измерение открытого дельта напряжения, генерируя выход 1,533 V rms от входа 115 V rms.два входа генератора тока от КТ подключены к не подключаемым конечным блокам, TB2 и TB3. Каждый трансформатор имеет обмотку 0-1 A rms и обмотку 0-5 A rms, причем только одна из них подключена к EPCT. Длина кабеля от трансформатора до панели может простираться до 1000 футов,с размерами провода до #10 AWG для надежной передачи.
• Включает в себя четыре точки испытания напряжения (TP9-12), стратегически расположенные на каждой ноге вторичной стороны трансформаторов изоляции тока генератора.Важно отметить, что эти точки испытаний не должны быть заземлены через измерительное устройство..
• Это решение о проектировании имеет важное значение для обеспечения точных измерений и предотвращения потенциальных помех, которые могут поставить под угрозу точность измерений.
• Т1 по Т6 обозначают трансформаторы изоляции напряжения и тока,необходимые для их соответствующих измеренийТерминальный блок TB1, удерживаемый двумя винтами, предназначен для удаления при необходимости.служит защитной мерой от потенциальной ситуации с открытой схемой CT.
• В простой конфигурации управления сигналы напряжения направляются через разъем J305 на карту EMIO, расположенную в контроллере M1.эти сигналы распределеныВпоследствии они передаются на контроллеры M1, M2 и C, обеспечивая избыточность и устойчивость системы.
• Упрощает измерения через восемь точек испытания напряжения (TP1-8), стратегически расположенных на каждой ноге вторичной стороны изоляционных трансформаторов.Эти испытательные пункты обеспечивают удобный доступ для диагностики и испытаний.
• Система включает в себя три 25-прицепных под-D разъема, а именно J305, J308 и J315. Эти разъемы предназначены для подключения кабелей к задней панели EBKP,обеспечивает бесперебойную связь с панелью EMIO, что облегчает связь и передачу данных в конфигурации системы.
