Продукт:IS200BICLH1AFD GE IGBT Диск/источник моста интерфейсная плата

Описание

IS200BICLH1AFD - это компонент платы, изготовленный компанией General Electric в рамках их системы Speedtronic Mark VI.MKVI был разработан GE для управления промышленными паровыми или газовыми турбинами и включал связи Ethernet и DCS от операционной системы WindowsКак и большинство систем Speedtronic более поздних итераций (Mark IV вперед), Mark VI спроектирован с трехкратной избыточной модульной защитой для важных элементов управления, таких как температура, скорость,перегонка, и вибрации.

IS200BICLH1AFD функционирует как интерфейсная плата IGBT Drive/Source Bridge. Он подключается к стойке типа VME с помощью разъемов P1 и P2, которые являются единственными двумя разъемами на плате.

IS200BICLH1AFD имеет 1024-разрядный серийный запоминающий устройство для идентификации платы и информации о пересмотре.) а также различные интегральные схемыПередняя поверхность платы соединяется через две винтовые стойки и пуста.

IS200BICLH1A - это IGBT-карта интерфейса привода/источника моста (BICL), созданная GE для серии инноваций.

Цель IS200BICLH1A заключается в том, чтобы играть роль посредника между серийным приводом инноваций и панелями интерфейсов персональных мостов (BPIA, BPIB или SCNV), являясь основным интерфейсом между ними.Эта панель имеет возможность отслеживать температуру окружающей среды и мостаОн имеет интерфейс с PWM-контролем скорости и дисплеем системных ошибок.Эта плата имеет 1024-битную серийную память, которая обычно оснащена информацией о пересмотре и идентификации платы.

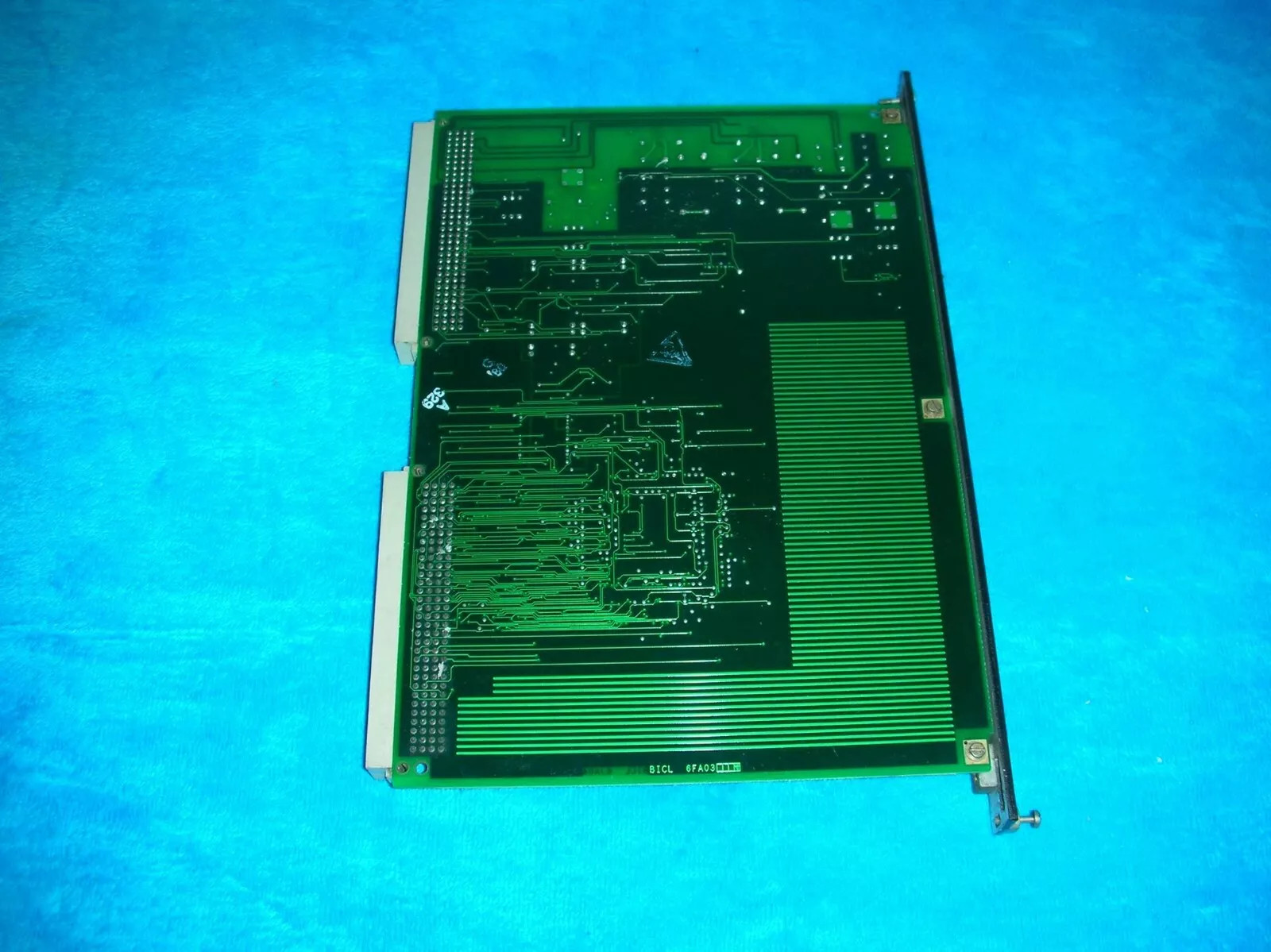

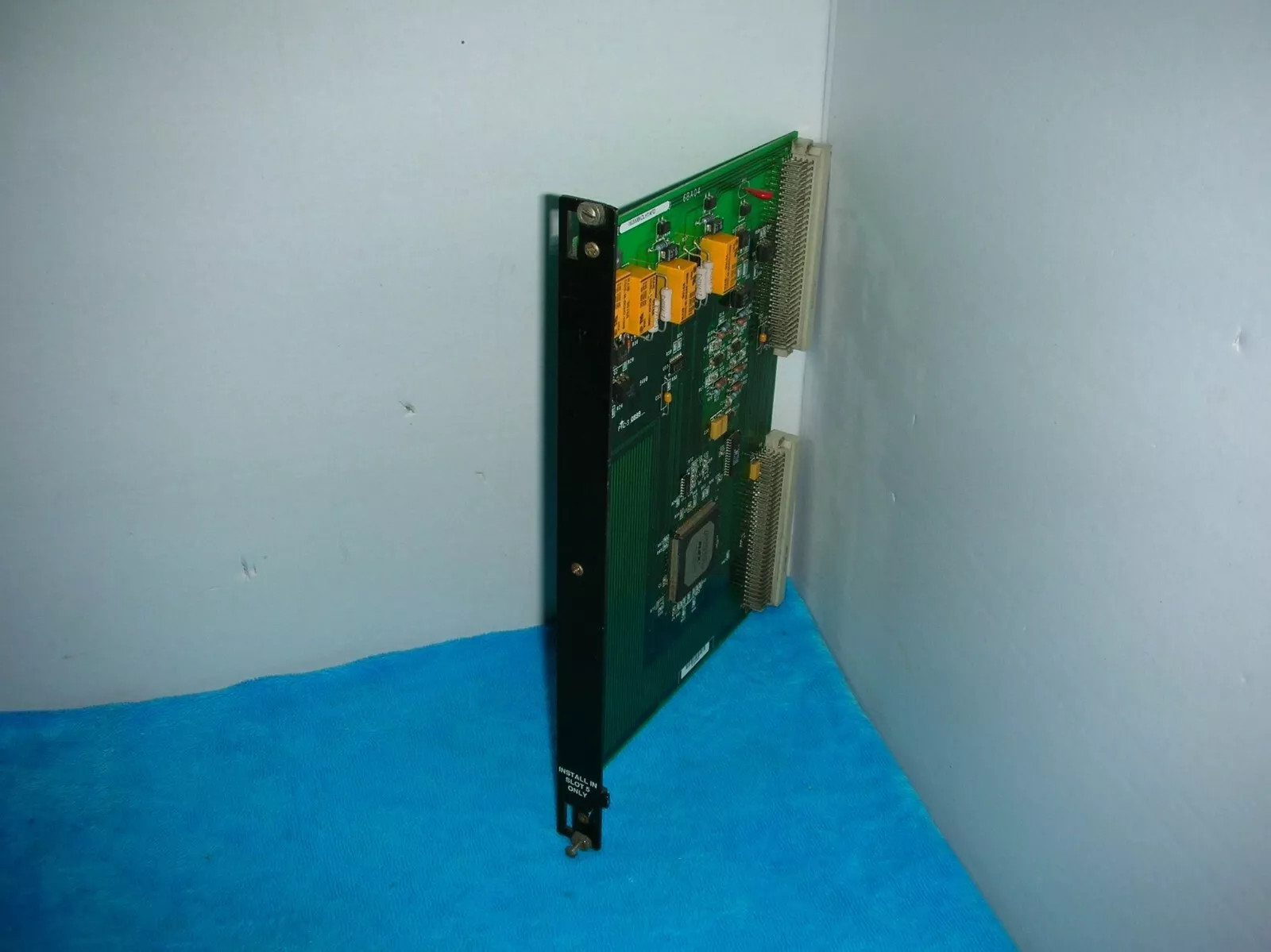

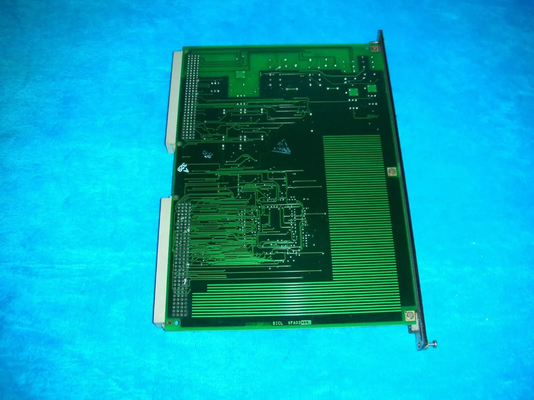

IS200BICLH1A имеет почти пустую фасадную пластину с этикеткой с надписью "Инсталляция только в слоте 5".Есть две скобки на лицевой пластине, которые могут помочь установить и удалить карту из стойки типа VMEРядом с скобками есть два винта, которые помогают еще больше прикрепить карту к стойке. есть много внутренних компонентов на фактическом PCB. есть 73 резистора, 31 конденсатор, 3 диода,15 интегральных схемНа правом краю платы находятся два коннектора P1 и P2, которые соединяют IS200BICLH1A с сборкой карточного стойки.
