Продукт:DS200NATOG3ACB GENERAL ELECTRIC CIRCUIT BOARD

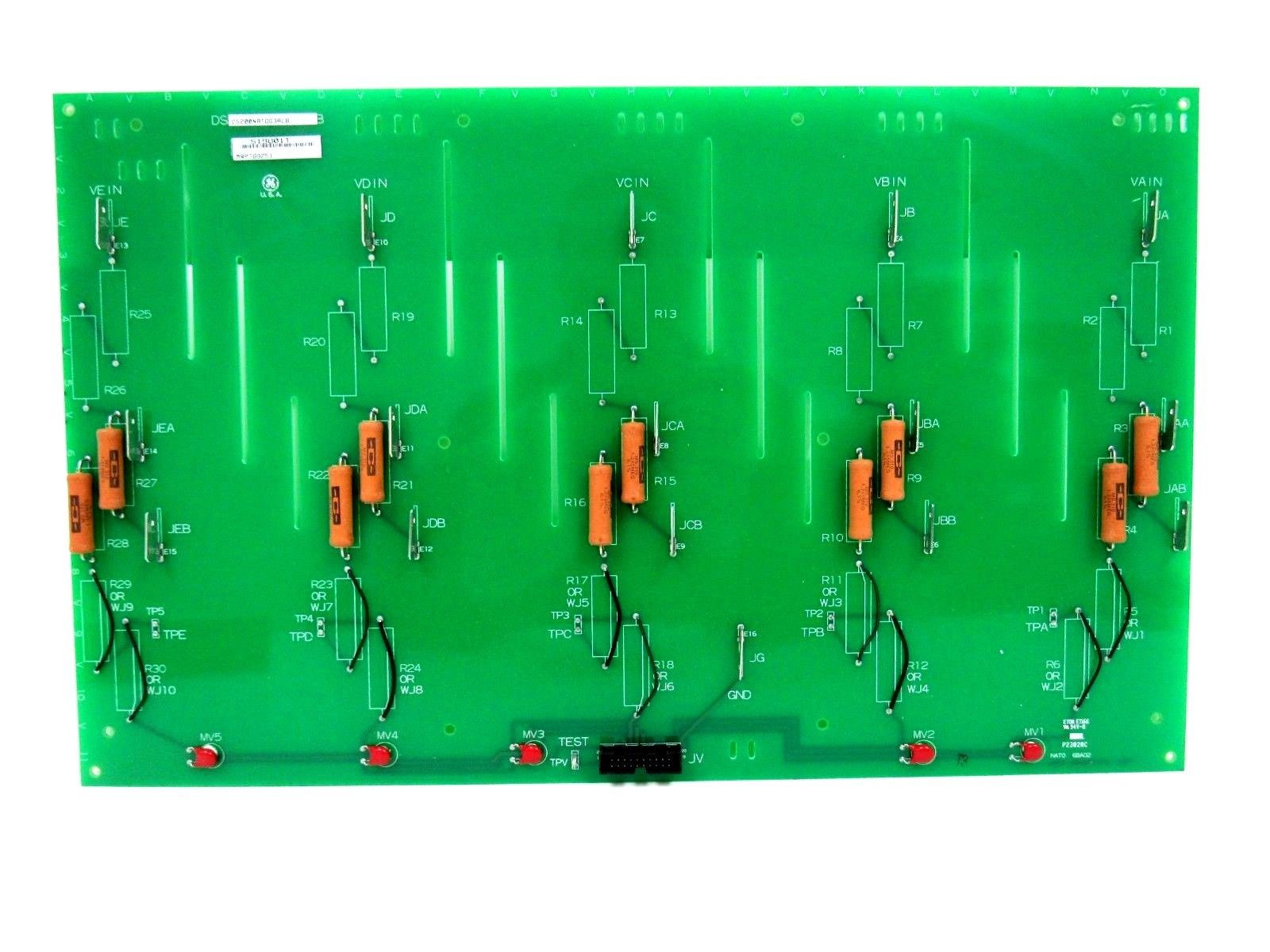

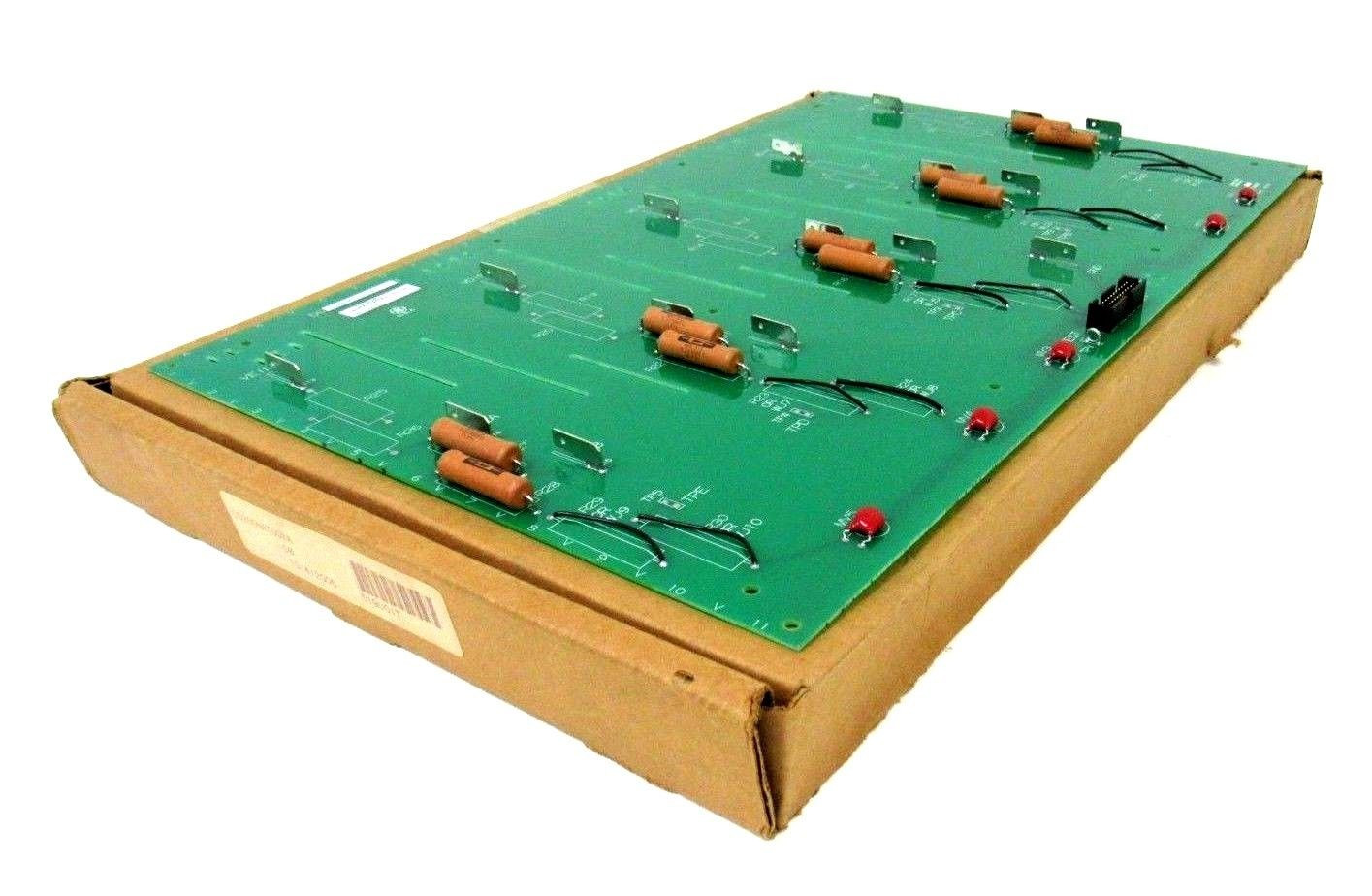

DS200NATOG3ACB - это плата масштабирования обратной связи по напряжению, разработанная GE.Она является частью системы управления GE Speedtronic Mark V. Она управляет и масштабирует обратную связь по напряжению от моста SCR (Silicon Controlled Rectifier - кремниевый управляемый выпрямитель). Ее основная функция заключается в ослаблении как переменного, так и постоянного напряжения, производимого мостом SCR, что необходимо для точного измерения обратной связи.

Особенности

• Плата работает путем уменьшения амплитуды высоких напряжений, генерируемых мостом SCR, до уровней, которые можно безопасно и точно обработать системой управления. Это ослабление гарантирует, что сигналы обратной связи от моста SCR будут точными и надежными.
• В дополнение к своей роли ослабления, плата интегрируется с другими критическими компонентами системы управления. Она взаимодействует с платой распределения и состояния затворов, которая управляет распределением импульсов затворов и сигналов состояния, необходимых для работы моста SCR. Плата также взаимодействует с объединительной платой VME, которая обеспечивает необходимую связь и пути передачи данных для интеграции системы.
• Ослабляя напряжения моста SCR и работая совместно с платой распределения затворов и объединительной платой VME, плата обеспечивает точное масштабирование обратной связи по напряжению и эффективную интеграцию в систему управления. Это способствует общей стабильности и производительности электрической системы.

Вход

• Плата разработана с пятью идентичными последовательно соединенными цепочками прецизионных резисторов. Эти цепочки специально расположены для обработки различных типов входного напряжения.
• Одна цепочка выделена для каждой из трех фаз переменного тока моста SCR, а также по одной цепочке для положительного и отрицательного напряжения шины постоянного тока.
• Каждая резисторная цепочка может быть настроена для обработки различных входных напряжений с помощью комбинации входных штыревых разъемов и проволочных перемычек.
• Плата предлагает выбор из трех различных входных штыревых разъемов и двух проволочных перемычек, что позволяет ослаблять входные напряжения до пяти конкретных уровней: 6900 вольт, 4200 вольт, 3300 вольт, 2200 вольт или 1200 вольт. Эта настраиваемость гарантирует, что плата может быть адаптирована для соответствия различным требованиям к напряжению и условиям эксплуатации.

Выход

• Выходы от пяти резисторных цепочек объединены в один 20-контактный ленточный разъем. Этот ленточный разъем служит основной точкой подключения для взаимодействия с другими компонентами внутри системы управления. Используя 20-контактный ленточный разъем, плата NATO эффективно направляет масштабированные сигналы напряжения от всех пяти цепочек в один целостный выходной интерфейс, облегчая интеграцию с другими элементами системы.
• Для обеспечения безопасности и надежности выходных сигналов каждый выход оснащен металлооксидным варистором (MOV). MOV играет решающую роль в защите системы от чрезмерных условий напряжения. Если выходная ленточная цепь прерывается, в то время как входное напряжение все еще присутствует, MOV действует, чтобы зажать и ограничить напряжение, предотвращая его повышение до уровней, которые могут потенциально повредить систему или другие подключенные компоненты. Эта защитная мера помогает поддерживать целостность выходных сигналов и гарантирует, что система работает в безопасных параметрах напряжения.
• Резистор нагрузки, который необходим для точного измерения напряжения и масштабирования сигнала, не расположен на самой плате. Вместо этого он находится на плате распределения и состояния затворов. Этот выбор конструкции позволяет плате сосредоточиться на своей основной функции ослабления и масштабирования напряжения, в то время как резистор нагрузки, расположенный на плате распределения и состояния затворов, управляет преобразованием ослабленных сигналов в измеримые значения напряжения. Эта компоновка помогает оптимизировать функциональность платы NATO и обеспечивает эффективную интеграцию с более широкой системой управления.
