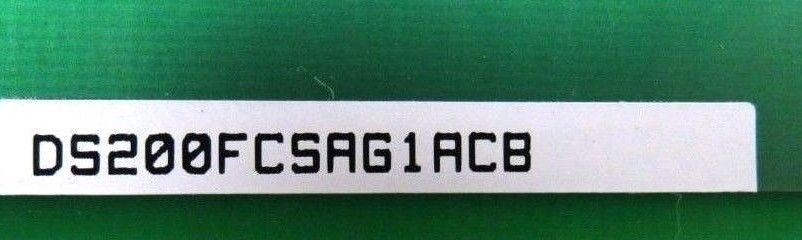

Продукт: DS200FCSAG1ACB Плата обратной связи по току GE

Описание

Функциональное описание

DS200FCSAG1ACB - это плата обратной связи по току, разработанная компанией General Electric. Она является частью серии Drive Control. Плата предназначена для интеграции в шкаф преобразования мощности статического стартера. Ее основная роль заключается в обеспечении функциональности обратной связи по току в системе. Эта плата играет решающую роль в обеспечении точного мониторинга и контроля уровней тока в связанных системах приводов переменного тока с регулируемой скоростью, используемых вместе с газотурбинными генераторами.

Особенности

• Плата легко взаимодействует с другими компонентами и подсистемами в шкафу преобразования мощности статического стартера. Ее интеграция в эту установку подчеркивает ее значение в обеспечении эффективной и надежной работы системы, а также связанных систем газотурбинных генераторов.
• Функционально плата служит для обеспечения точной обратной связи по уровням тока, что позволяет осуществлять мониторинг и контроль критических параметров в режиме реального времени. Этот механизм обратной связи повышает общую производительность и эксплуатационную стабильность систем приводов переменного тока с регулируемой скоростью, способствуя оптимальной функциональности и эффективности установки газотурбинного генератора.
• Кроме того, совместимость модели с различными системами приводов переменного тока с регулируемой скоростью подчеркивает ее универсальность и адаптируемость к различным операционным контекстам и конфигурациям. Эта гибкость делает ее ценным компонентом в широком спектре промышленных применений, где точное измерение и контроль тока необходимы для обеспечения безопасной и надежной работы.

Характеристики

• Разница между разъемами CPSL и LEMPS: Основное различие между разъемами CPSL и LEMPS заключается в количестве контактов. Оба разъема используются для целей управления питанием в системе.
• Предотвращение ошибок питания: При подозрении на ошибки питания на плате рекомендуется отключить разъем LEMPS в качестве меры предосторожности.

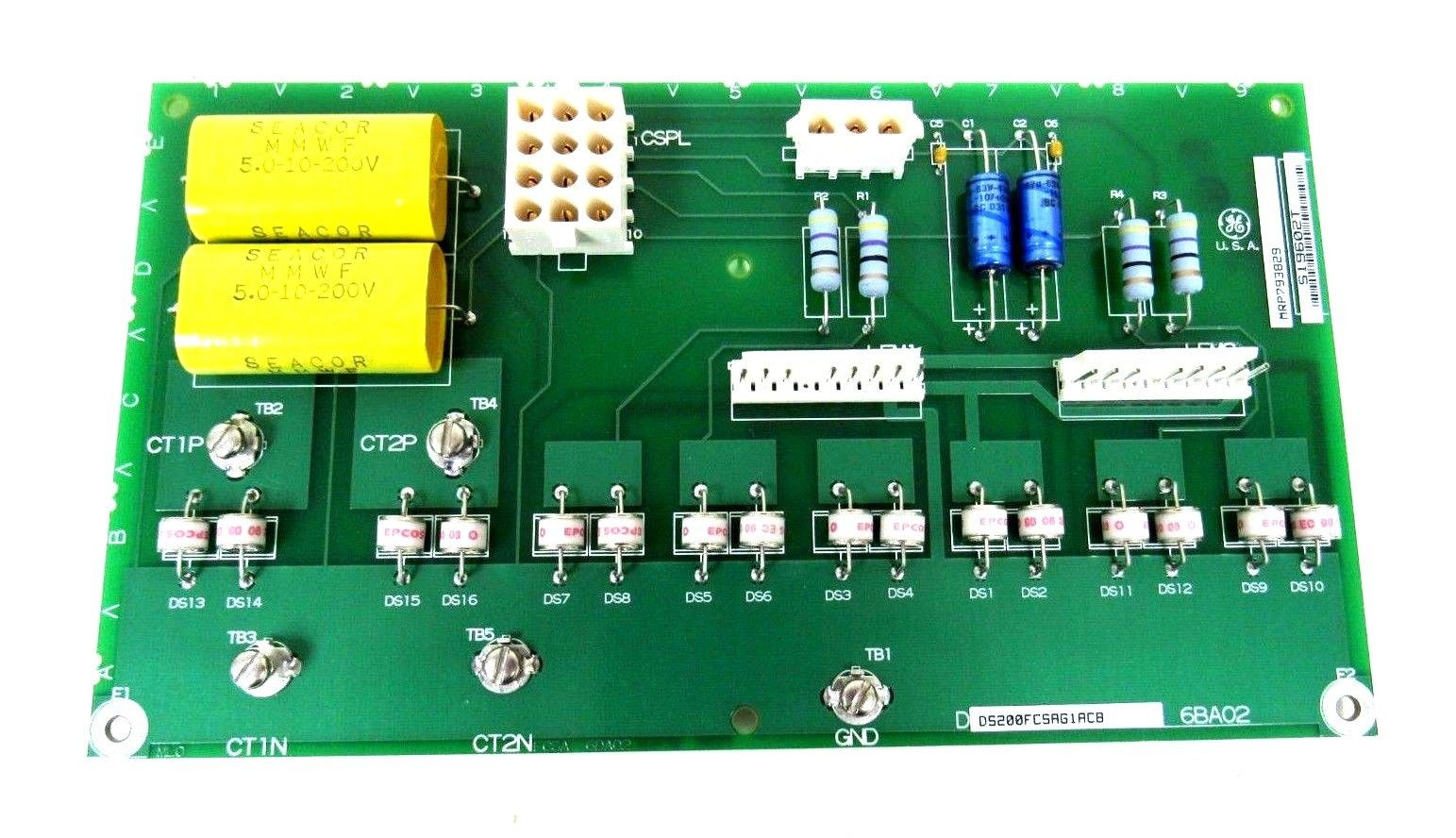

• Подключение и монтаж: Устанавливается в шкафу преобразования мощности статического стартера, взаимодействует с различными компонентами системы привода переменного тока, предназначенной для первичных двигателей газотурбинных генераторов. Плата имеет две версии разъемов с контактами sub-D, включая трехконтактный разъем LEMPS и двенадцатиконтактный разъем CPSL. При использовании с источником питания управления (CPS) CPS напрямую выдает выходные напряжения для DS200FCSAG2A, обычно в диапазоне от двадцати четырех до пяти вольт. Отключение разъема LEMPS перед проверкой напряжения может предотвратить ошибки.
