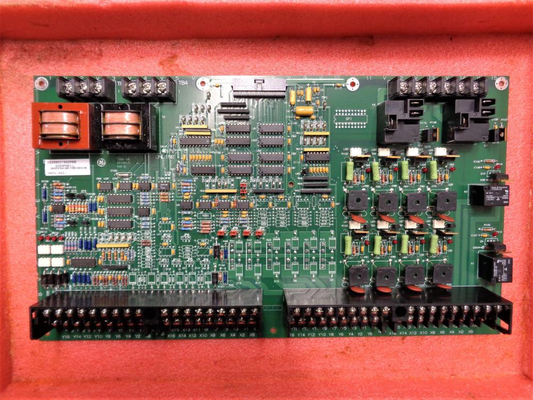

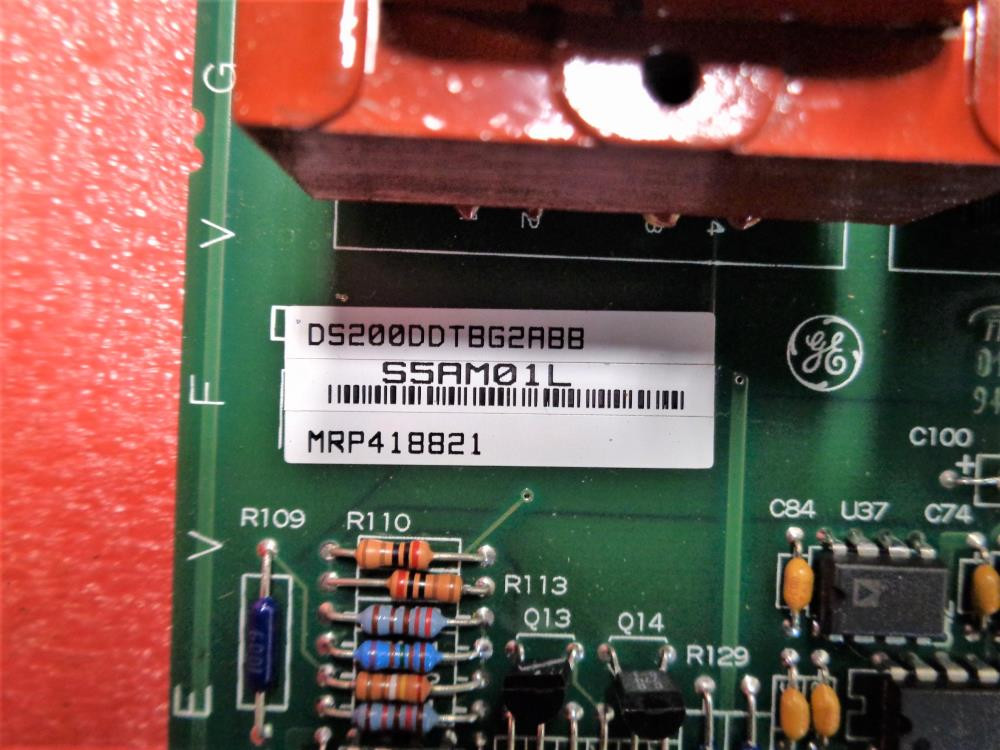

DS200DDTBG2ABB - это вспомогательная плата терминала ввода/вывода LCI.Эта печатная плата была создана как компонент для системы Mark V от GE. Mark V была второй системой управления газовыми и паровыми турбинами Speedtronic, предлагающей тройное резервирование критических параметров управления и защиты. Серия продуктов Mark V этой платы DS200DDTBG2ABB также включает такие функции, как встроенная диагностика, онлайн-обслуживание и прямой интерфейс датчиков.Печатная плата DS200DDTBG2ABB, представленная на этой персонализированной странице продукта, на самом деле не является оригинальной вспомогательной платой терминала ввода/вывода LCI, произведенной для размещения в более крупной серии систем управления турбинами Mark V; это была бы родительская печатная плата DS200DDTBG2, в которой отсутствуют все три значительные пересмотра продукта DS200DDTBG2ABB.

Советы и спецификации по оборудованию

DS200DDTBG2ABB - это высоковольтная плата. Ее функция заключается в создании системных соединений для вспомогательных сигналов ввода/вывода.Учитывая эту конкретную предполагаемую функциональность серии систем управления турбинами Mark V, не должно быть неожиданностью, что это предложение продукта DS200DDTBG2ABB использует свой собственный повышенный ряд функционально-стимулирующих аппаратных компонентов и спецификаций компонентов.Плата DS200DDTBG2ABB получает питание от платы DS200ADMA и подключена к ней, которая является дочерним модулем, расположенным на плате управления цифровым сигнальным процессором DS200DSPC.DS200DDTBG2ABB построена с несколькими входами и выходами. Эти выходы включают высоковольтные входы переменного тока (2), входы сигналов высокого тока (6), входы сигналов низкого тока (3), входы токовой петли 4-20 мА (до 2) и неспециализированные входы напряжения.Входы токовой петли в сборке этой вспомогательной платы терминала ввода/вывода LCI DS200DDTBG2ABB переназначены с входных каналов CT или LEM с помощью перемычек. Плата DS200DDTBG2ABB, представленная здесь, также имеет четыре буферизированных аналоговых выхода и два токовых выхода 4-20 мА. Плата также имеет шестнадцать цифровых входов/выходов.

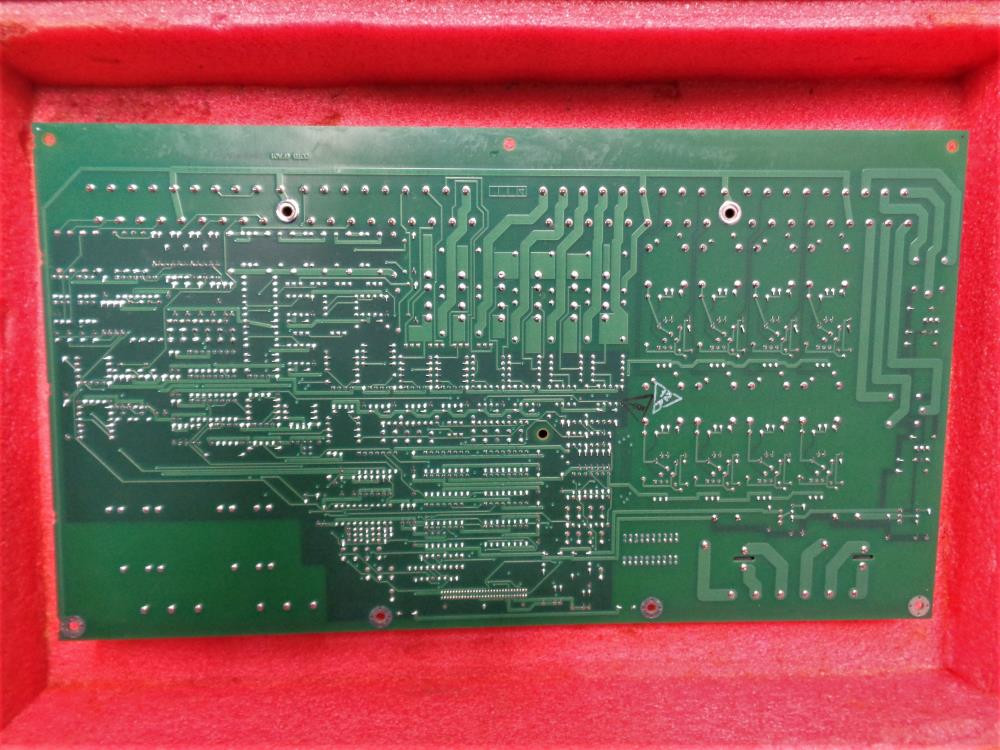

Печатная плата DS200DDTBG2ABB построена с 33 контрольными точками TP, используемыми для измерения сигнала, а также с 17 светодиодами (DS1-DS17). Плата включает двенадцать переключателей перемычек с 3 положениями каждый.Заводская настройка для этих переключателей - положение 1-2. С точки зрения стандартных аппаратных компонентов, ограничивающих напряжение, вспомогательная плата терминала ввода/вывода LCI DS200DDTBG2ABB использует два трансформатора, четыре реле и четырнадцать транзисторов. DS200DDTBG2ABB также использует конденсаторы и резисторы и имеет сборку, закрепленную обычным типом покрытия печатной платы, которая была подвергнута химической обработке.Внутренняя сборка этого продукта серии DS200DDTBG2ABB Mark V также имеет восемь варисторов и пятнадцать массивов резисторных сетей.Наконец, эта печатная плата DS200DDTBG2ABB имеет пять клеммных колодок, которые варьируются от трех позиций винтов до тридцати шести позиций винтов, и имеет множество интегральных схем, включая микросхему с идентификацией платы и информацией о ревизии оборудования.Более подробную информацию о функциях платы, данных о применении, функциях и установке можно найти в GEI-100219, публикации General Electric, которую может быть трудно получить через Интернет, учитывая серию этого продукта DS200DDTBG2ABB как предложение продукта устаревшей серии Mark V.Прежде чем принять окончательное решение о покупке этой высоковольтной вспомогательной платы терминала ввода/вывода LCI DS200DDTBG2ABB, крайне важно понимать, что на ее первоначально заявленные технические характеристики и размеры повлияло включение полной таблицы пересмотра продукта с двумя функциональными пересмотрами продукта и пересмотром конфигурации графики.
