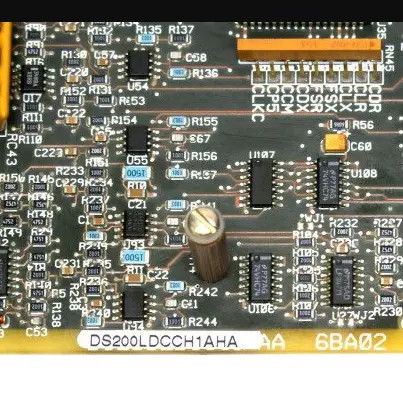

Карта DS200LDCCH1AHA была изготовлена компанией General Electric в качестве панели управления приводом и связи LAN (локальной сети).Эта карта подходит для установки в ряд стимуляторов и приводов DIRECTO-MATIC 2000.После установки карта обеспечивает ряд функций управления вводом/выводом и управления приводом на хост-накопитель.

На коммуникационной плате DS200LDCCH1AHA размещены четыре микропроцессора.Карта также включает в себя процессор управления приводом (DCP), используемый для преобразования как аналоговых, так и цифровых сигналов В/ВDCP также может использоваться для преобразования входящих сигналов I/O от подключенных периферийных устройств, таких как кодеры и таймеры.

Цифровые сигналы ввода/вывода обычно обрабатываются с помощью процессора управления двигателем (MCP).комоторный процессор (CMP) обеспечит дополнительную мощность платы для этогоПользователи могут легко получить доступ к диагностике и кодам ошибок через прикрепленную алфавитно-цифровую программирующую клавиатуру.

DS200LDCCHAHA - это схема связи локальной сети, разработанная General Electric.Он используется в линейках продуктов GE EX2000 Excitation и DC2000 и является передовой 7-слойной платой, которая по существу является мозгом EX2000 и DC2000.Основные функции, предоставляемые платой, включают интерфейс оператора, LAN-коммуникации, обработку привода и двигателя и сброс привода.Он включает в себя несколько встроенных функций, включая микропроцессор управляемый LAN (локальные сети) связиНа панели установлены четыре микропроцессора, обеспечивающие широкий охват В/В и управления приводом.Процессор управления приводом расположен на панели в положении U1 и обеспечивает интегрированные I / O периферийные устройстваВторой - это процессор управления двигателем, известный как U21.С помощью этого процессора доступны схемы управления двигателем и I/O (аналоговые и цифровые) связи. U35 - это местоположение комоторного процессора. Используется только при необходимости дополнительной обработки, этот раздел работает для выполнения передовых математических задач, которые MCP не может вычислить.

Последним процессором, найденным на платформе, является процессор управления локальной сетью в положении U18. Пять систем шины (DLAN+, DLAN, Genius, CPL и C-bus) принимаются этим процессором.Система пользовательского интерфейса доступна с прикрепленной буквенно-цифровой клавиатурой, позволяющей пользователям просматривать и регулировать настройки системы и диагностику.
