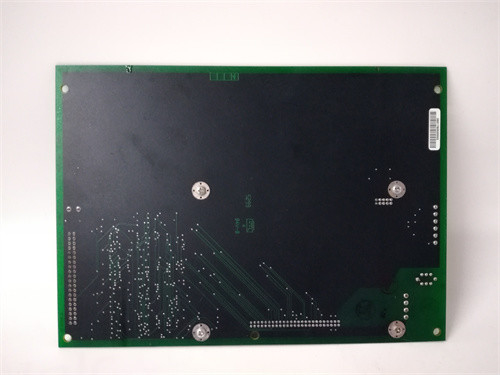

DS200DDTBG1A - это вспомогательная панель терминалов ввода/вывода LCI, изготовленная и разработанная компанией General Electric в рамках серии Mark V, используемой в системах управления GE Speedtronic.DS200DDTB (DDTB) - это высоковольтная терминальная плата для системных соединений вспомогательных сигналов В/ВКарта подключается к аналогово-цифровому модулю DS200ADMA (ADMA), который установлен на панели управления цифровым процессором сигналов DS200DSPC (DSPC).Коннекторы высокой плотности и ленточный кабель соединяют DDTB с платой ADMAЭлектричество для DDTB обеспечивается панелью ADMA. DDTB обеспечивает кондиционирование сигнала, масштабирование, буферирование,и изоляции для обеспечения доступности сигналов на уровне системы в суровой среде для цифрового процессора сигнала (DSP) панели DSPCНа DDTB-терминалы могут быть подключены внешние подключения из высоковольтных сигналов, контактных В/В, измерения тока (через устройства с низким уровнем эффекта Холла) или высокопоточных CT.Существуют версии G1 и G2 доски DDTBG2 не имеет некоторых функций G1 и отмечается, где это применимо.

СТРАНИЦЫ:

Высоковольтные входы переменного тока:Есть два изолированных входа для подключения к высоковольтным сигналам переменного тока.и буфер, обеспечивающий сигнал от пика до пика ±5 В входами VCO на плату ADMA (при применении 693 V rms)Эти входы имеют отдельный винтовой конечный блок, рассчитанный и изолированный для 1000 В пиковых переходов.

Входный сигнал высокого тока:Существует шесть входов с сопротивлениями для обнаружения тока, подходящими для сигналов непрерывного тока ±5 ампер (предназначенных для входов CT).Они буферизируются дифференциально и могут выдерживать ± 12 В напряжения общего режимаКаждый вход фильтруется и масштабируется. Эти входы имеют терминальный блок винтового типа и защищены от перенапряжений.

Низкочастотные сигналы:Существует три входа с сопротивлениями для обнаружения тока, подходящими для сигналов непрерывного тока ± 0,224 ампера (предназначенных для сигналов преобразователя тока LEM).Они буферизируются дифференциально и могут выдерживать ± 12 В напряжения общего режимаКаждый вход фильтруется и масштабируется. Эти входы имеют терминальный блок винтового типа и защищены от перенапряжений.

4-20 мА ВВОД НА ПРЕДУЖДЕНИЕ ПРЕДУЖДЕНИЯ:Существуют положения о перераспределении двух каналов входа CT или LEM в качестве приемников для сигналов входа в петлю 4-20 мА. Это альтернативное распределение осуществляется путем перезагрузки определенных прыжков.Сопротивление ввода составляет 192 омма, а аналоговый вход смещен таким образом, что 0 мА дает отрицательный полный масштаб, а 20 мА дает положительный полный масштаб.Открытое обнаружение цикла и нормализация ввода управляются программным обеспечением.

Входные напряжения: для подачи аналогового входа VCO на платку ADMA предусмотрен дифференциальный усилитель входного напряжения.Эти входы имеют винтовой тип терминального блока и защищены от перенапряжения.

4-20 мА ПРЕДВОДНЫЙ ВЫВОД:Два из аналоговых выходов также управляют буферами выхода источника тока, чтобы обеспечить поддержку сигналов выхода потока петли 4-20 мА.Как напряжение и тока выходов активны в любое время и могут быть использованы отдельно или вместе путем проводки к их соответствующим выходном терминалыВ драйвере 4-20 мА есть инверсия и стадия увеличения, при которой вход +5 В от платы ADMA приводит к выходу 4 мА, а вход −5 В приводит к выходу 20 мА.Не допускается вывод 0 мА, чтобы избежать путаницы с обнаружением открытой цепи.
