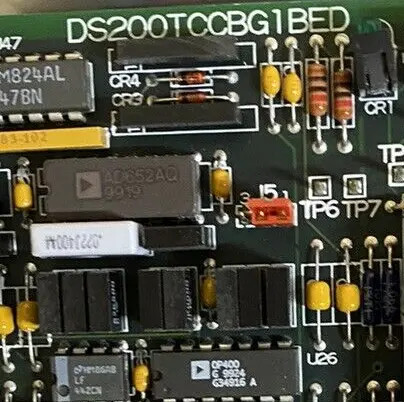

GE I/O TC2000 Analog Board DS200TCCBG1BED оснащена одним микропроцессором 80196 и несколькими модулями PROM.Светодиод видим со стороны панелиИдентификаторы 50-контактных разъемов JCC и JDD. Микропроцессор использует инструкции обработки и прошивку на модулях PROM.Дальнейшее программирование или обновления прошивки не требуется при установке заменной платыВсе, что необходимо, это переместить модули PROM с старой платы на розетки на заменяющей плате. Таким образом, вы можете возобновить работу привода и знать, что обработка будет такой же.

Вы также должны подключить ленточные кабели в те же соединители на заменяющей плате. Это относится как к 50-прикольным ленточным кабелям, так и к 34-прикольным ленточным кабелям.Потому что есть 5 34-прицепных разъемов, есть вероятность, что вы можете подключить кабели ленты в неправильные разъемы. Есть также вероятность подключения 50-прицепных разъемов в неправильные разъемы.Все разъемы имеют идентификаторы разъемов и даже если замена платы является более новой версией, идентификаторы соединителей будут одинаковыми.

Вы можете обнаружить, что компоненты на заменяющей плате находятся в разных местах и что компоненты выглядят по-разному.сохраняется совместимость между версиями, и заменяющая плата даст те же результаты обработки, что и дефектная плата;Подключите ленточные кабели к тем же соединителям на новой плате и используйте идентификаторы соединителей для отображения старой платы на новой плате.

General Electric I/O TC2000 Analog Board DS200TCCBG1B оснащена одним микропроцессором 80196 и несколькими модулями PROM.Светодиод видим со стороны панели. Идентификаторы для 50-контактных разъемов JCC и JDD. На доске также есть 3 прыжка. На поверхности доски напечатаны идентификаторы. Идентификаторы JP1, JP2 и JP3.

После установки исходной платы на приводе установщик настраивает плату так, чтобы она наилучшим образом соответствовала требованиям привода.Прыжки позволяют установщику устанавливать значения конфигурации путем изменения положения прыжковПо умолчанию положение прыжков используется в большинстве условий и не требует дальнейших действий установщика.в некоторых ситуациях установщик меняет положение прыжка на основе информации, доступной в печатной информации, предоставленной с доской.

В трехконечном прыжке прыжок покрывает по 2 пинна за раз. Например, прыжок может покрывать пинны 1 и 2 или пинны 2 и 3.Держите прыжок большим пальцем и указательным пальцем и вытащите его из булавок. Затем выровняйте прыжок с новыми булавами и скользите его в положение.В этом случае альтернативное положение используется для испытания продукта производителем для испытания определенной схемы или функции..
