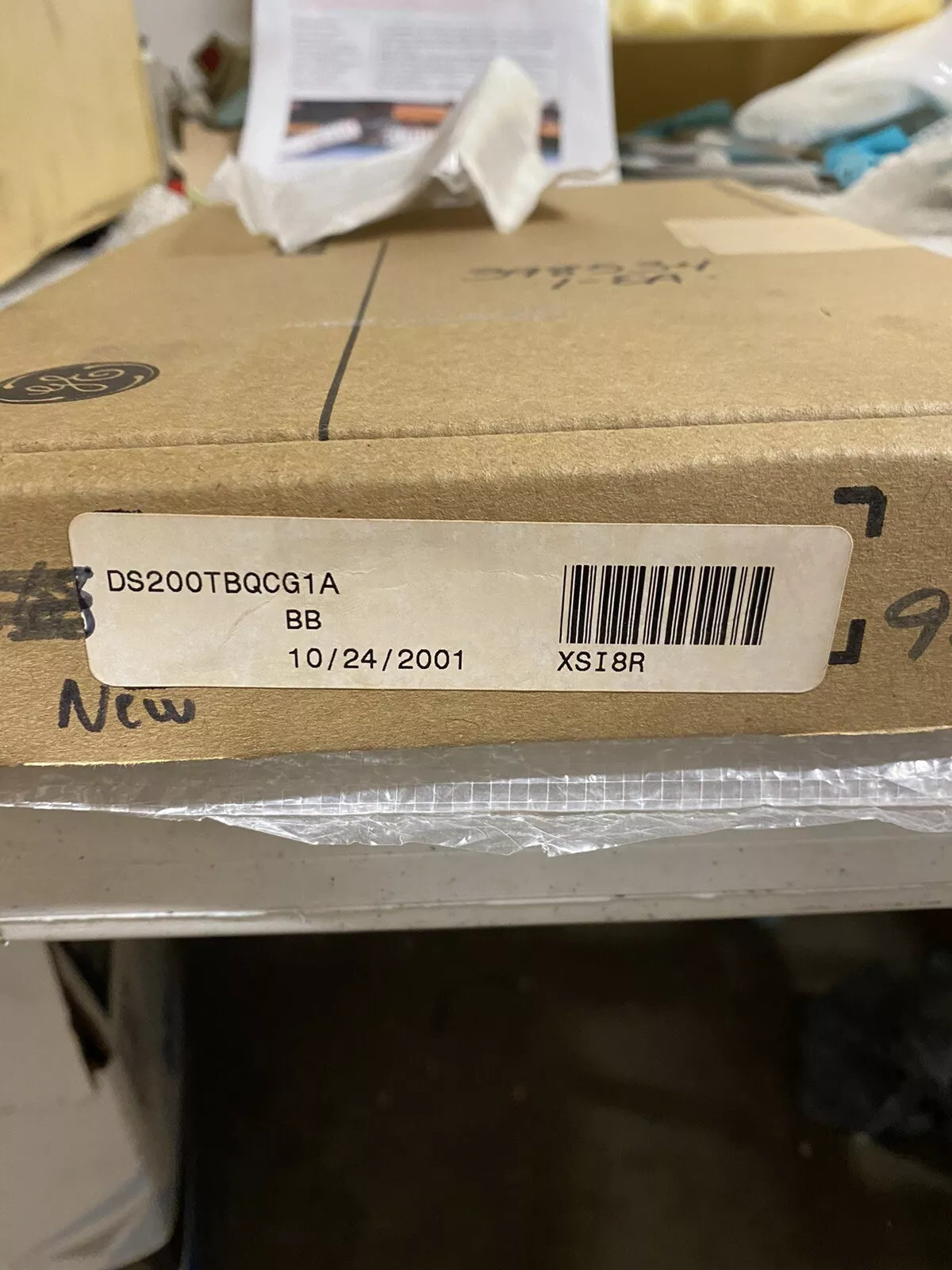

Аналоговая клеммная плата DS200TBQCG1ABB GE RST оснащена двумя клеммными колодками, каждая из которых содержит 83 клеммы для сигнальных проводов, а также 15 перемычек, 3 40-контактных разъема и 3 34-контактных разъема. Он имел длину 11,25 дюйма и высоту 3 дюйма и имел по одному винтовому отверстию в каждом углу для крепления платы в стойке, расположенной внутри привода.

Важно соблюдать осторожность при снятии винтов, так как потерянный винт может упасть на плату и вызвать короткое замыкание, которое приведет к возгоранию или электрическому ожогу. Он также может заклинить движущиеся части, что приведет к их повреждению или выходу из строя привода. Место на плате отведено под клеммные колодки, которые обеспечивают средства приема сигналов от других плат, установленных в приводе. Эти же клеммные колодки также позволяют плате передавать сигналы и информацию на другие платы.

Аналоговая клеммная плата GE RST DS200TBQCG1A оснащена двумя клеммными колодками. Каждый блок содержит 83 клеммы для сигнальных проводов. Аналоговая клеммная плата GE RST DS200TBQCG1A также содержит 15 перемычек, 3 40-контактных разъема и 3 34-контактных разъема.

Максимальное количество сигнальных проводов, которые можно подключить к клеммам, составляет 166. TB1 и TB2 — это идентификаторы, связанные с клеммными колодками. Кроме того, каждый терминал связан с числовым идентификатором. Таким образом, для идентификации конкретного терминала вы можете использовать идентификатор клеммного блока и цифровой идентификатор терминала вместе. Например, TB1 83 относится к клемме 83 на клеммной колодке TB1. При подготовке к замене аналоговой клеммной панели GE RST DS200TBQCG1A рекомендуется подготовить метки, которые можно прикрепить к каждому сигнальному проводу, подключенному к клемме. Напишите на каждой бирке идентификатор клеммного блока и цифровой идентификатор клеммы.

Запасная плата может представлять собой более позднюю версию платы той же модели. Новая версия будет содержать последние улучшения. Это будет включать в себя последнюю версию прошивки и изменения в схеме. Он также может включать в себя новые компоненты.

При визуальном осмотре платы можно обнаружить, что ее компоненты расположены в разных местах и ​​выглядят по-разному. Однако плата сохранит совместимость с приводом и будет работать так же. Кроме того, разъемы будут присутствовать на новой плате, но могут быть расположены в других местах.
