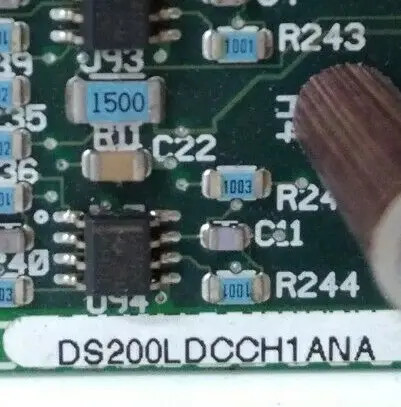

Продукт: DS200LDCCH1ANA Плата управления приводом/связи по локальной сети General Electric

Описание

Плата управления приводом/связи по локальной сети GE DS200LDCCH1ANA оснащена несколькими микропроцессорами, которые обеспечивают управление приводом, двигателем и функциями ввода/вывода. Она также обеспечивает управление сетью LAN. Плата управления приводом/связи по локальной сети GE DS200LDCCH1ANA оснащена четырьмя микропроцессорами, и каждому микропроцессору назначена отдельная функция.

Один микропроцессор обеспечивает обработку управления приводом. Один микропроцессор обеспечивает обработку управления двигателем. Один микропроцессор обеспечивает совместную обработку двигателя. И один микропроцессор обеспечивает обработку LAN.

Если плата работает неправильно или, кажется, обеспечивает неоптимальную производительность, вы можете выполнить программный сброс платы. Жесткий сброс - это когда прерывается электропитание, и плата должна перезапуститься. По возможности этого следует избегать, и это должно происходить только в случае неисправности привода или возникновения аварийного состояния, которое приводит к неожиданному отключению привода. Например, если возникает состояние перегрузки, привод автоматически отключится для защиты компонентов и двигателя.

Лучшим вариантом для перезапуска платы является программный сброс. Это когда питание остается на плате и используется для очистки ошибок. Один из способов выполнения сброса - нажать кнопку Reset на плате. Это должен делать только квалифицированный специалист, потому что на приводе присутствует питание, и существует риск поражения электрическим током или ожога. Это требует, чтобы обслуживающий персонал добрался до шкафа платы и нажал кнопку Reset. Нажмите кнопку примерно на 5 секунд, затем отпустите кнопку.

DS200LDCCH1ANA - это плата цепи связи по локальной сети, разработанная General Electric. Она используется в линейках продуктов GE EX2000 Excitation и DC2000 и представляет собой усовершенствованную 7-слойную плату, которая по сути является мозгом EX2000 и DC2000. Основные функции, предоставляемые платой, включают интерфейс оператора, связь по локальной сети, обработку привода и двигателя, а также сбросы привода. Она включает в себя несколько встроенных функций, включая микропроцессорное управление связью по локальной сети (локальные сети), управляемую обработку привода и двигателя, интерфейс оператора и полные сбросы привода. На плате имеется четыре микропроцессора, обеспечивающие широкий охват ввода/вывода и управления приводом.

Процессор управления приводом расположен на плате в позиции U1 и предоставляет интегрированную периферию ввода/вывода, предлагая такие возможности, как таймеры и декодеры. Второй - процессор управления двигателем, распознаваемый на плате как U21. С этим процессором доступны схемы управления двигателем и связь ввода/вывода (аналоговая и цифровая). U35 - местоположение сопроцессора двигателя. Используется только тогда, когда требуется дополнительная обработка, этот раздел работает для выполнения расширенных математических вычислений, которые MCP не может вычислить.

Последний процессор, найденный на плате, - это процессор управления LAN в позиции U18. Этот процессор принимает пять шинных систем (DLAN+, DLAN, Genius, CPL и C-bus). Система пользовательского интерфейса доступна с прикрепленной буквенно-цифровой клавиатурой, позволяющей пользователям просматривать и настраивать системные параметры и диагностику.
