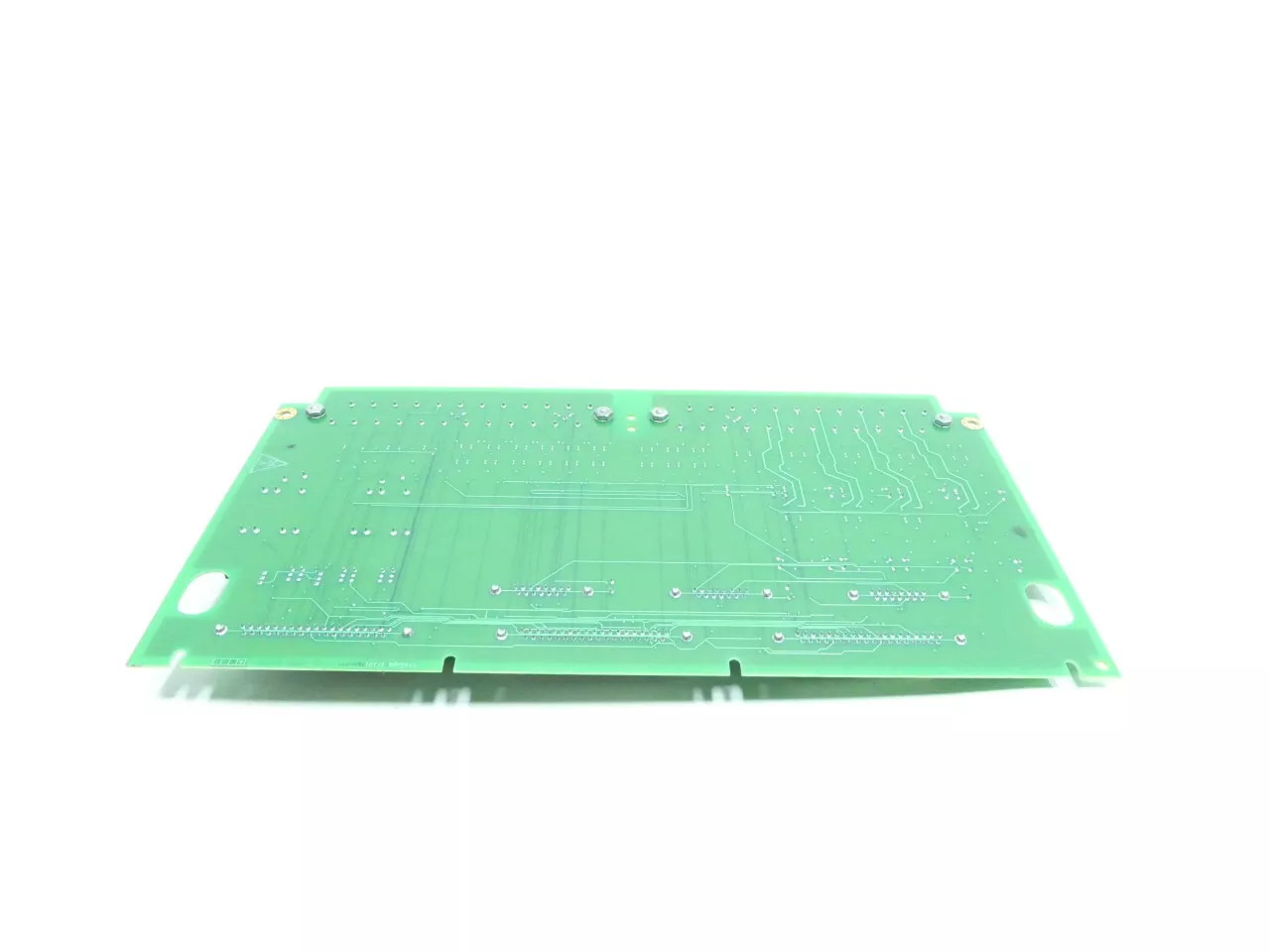

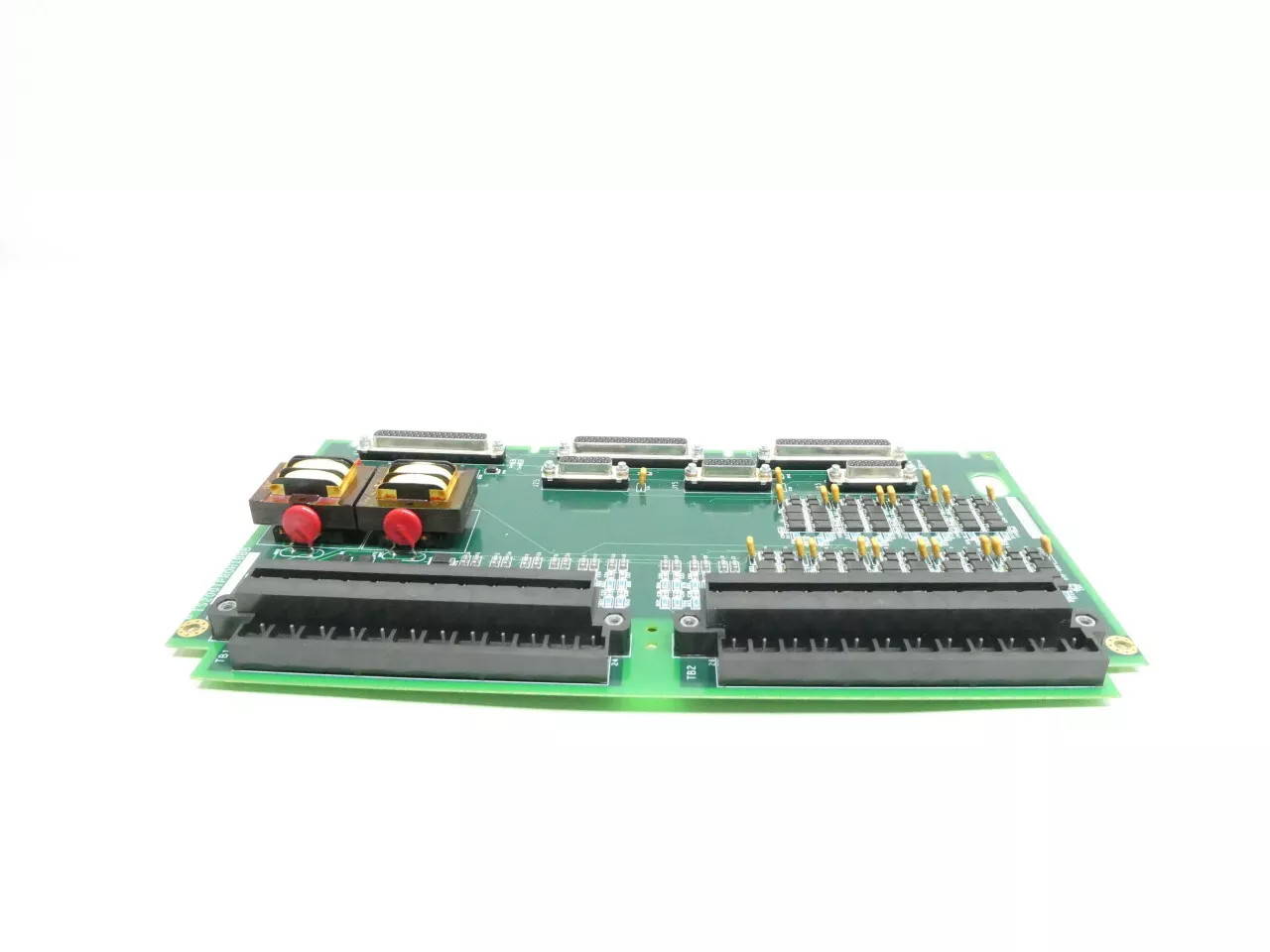

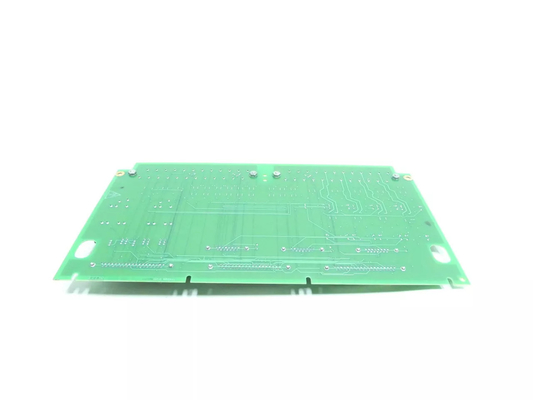

Продукт:ГЭ IS200TPROH1CAA Марка VIe Борт защиты турбин

Описание:

IS200TPROH1CAA - это система защиты турбин, разработанная GE. Она является частью системы управления Mark VIe, где системы TPRO и VPRO являются неотъемлемой частью архитектуры управления турбинами,играют решающую роль в обеспечении безопасности эксплуатацииВ этом разделе изложены их функции и обязанности в системе.

Особенности:
- Обзор системы VPRO: состоящая из трех избыточных плат, VPRO служит основным механизмом управления функцией аварийной поездки.Он координирует работу трип-соленоидов через терминалы TRExВ данном подразделе представлены функциональные возможности и конфигурация системы VPRO.
- Конфигурация системы защиты: система защиты, состоящая из трех избыточных плат, работает автономно в отдельном модуле от системы управления турбиной.В данном подразделе описывается расположение и взаимосвязь пластин с электромобилями проезда через терминалы TREx., подчеркивая избыточность и надежность.
- Роль терминалов TREx: терминалы TREx, включая TREG, TREL и TRES, облегчают управление электроприводами в системе защиты.В этом подразделе разъясняются функции и соединения терминалов TREx., подчеркивая их роль в обеспечении безопасности и целостности работы турбин.
- Функциональность экстренных поездок VPRO: она играет важную роль в обеспечении функциональности экстренных поездок, обеспечивая быстрый ответ в чрезвычайных ситуациях.В данном подразделе подробно описывается работа VPRO при координации электроприводов и внедрении аварийной защиты от превышения скорости и функций остановки..
- Управление трип-соленоидами: между терминалами TREx и TRPx могут быть подключены до трех трип-соленоидов.подчеркивая роль терминалов TREx и TRPx в обеспечении необходимого напряжения для их работы.
- Механизм голосования и управление реле: VPRO контролирует работу трип-соленоидов с помощью сложного механизма голосования, использующего 12 реле на панели TREG.В данном подразделе описывается процесс голосования и контроль передачи, обеспечивая избыточность и надежность в аварийных поездках.
- Возможности расширения: система позволяет расширяться с интеграцией второй платы TREG, которая может управляться от VPRO до J4.В этом подразделе рассматривается потенциал расширения системы и интеграции дополнительных компонентов для повышения функциональности и избыточности..
Установка:
- Проводка генератора и трансформаторов потенциала автобуса, аналоговых входов и термопар: Начните с проводки генератора и трансформаторов потенциала автобуса, аналоговых входов,и термопары к первому терминальному блоку на панели TPROЭтот шаг имеет решающее значение для интеграции необходимых датчиков и входов в систему, что позволяет точно контролировать и контролировать параметры генератора и автобуса.
- Подключение магнитных скоростных пикапов: Далее подключите магнитные скоростные пикапы к второму терминальному блоку на платке TPRO.Эти пикапы играют решающую роль в измерении скорости вращающихся машин, обеспечивая жизненно важную обратную связь для целей мониторинга и контроля.
- Конфигурация аналоговых входов: регулируйте прыжки JP1A и JP1B для настройки аналоговых входов в соответствии с требованиями системы.Эти прыжки позволяют выбрать либо 4-20 мА или напряжение входа на первом из трех аналоговых входов, обеспечивая гибкость в интеграции датчиков и обработке сигналов.
- Проверка и тестирование: после завершения проводки и конфигурации, выполните тщательную проверку и тестирование системы TPRO.и функциональность датчиков и входовЭтот шаг гарантирует, что система работает как предполагается и отвечает требованиям к производительности.
- Интеграция с системой управления: интегрировать систему TPRO с общей архитектурой управления, обеспечивая бесперебойную связь и совместимость с другими компонентами системы.Это может включать подключение к панели управления, системы сбора данных или SCADA.
- Ввод в эксплуатацию и калибровка: ввод в эксплуатацию системы TPRO путем калибровки датчиков, установки параметров работы и настройки пороговых значений тревоги.Проведение строгих испытаний в различных условиях эксплуатации для проверки производительности и надежности системы.
Операция:
- Поставка сигналов скорости: выполняет критическую функцию подачи сигналов скорости в систему VPRO для аварийной защиты от превышения скорости (EOS) турбины.Эти сигналы имеют решающее значение для обнаружения и реагирования на потенциально опасные условия превышения скорости, обеспечивая безопасность работы турбин.
- обеспечение генераторных сигналов: в дополнение к сигналам скорости, он обеспечивает генераторные сигналы для резервного контроля синхронизации.,обеспечение того, чтобы турбина оставалась синхронизированной с сетью или другими источниками энергии для стабильной и эффективной работы.
- Управление аналоговыми входами: TPRO оснащен тремя аналоговыми входами тока, служащими различным целям мониторинга и защиты.Эти входы используются для таких задач, как мониторинг перегрева выхлопных газов на газовых турбинах, предоставляя важнейшие данные для раннего выявления и предотвращения проблем перегрева.
- Управление входами термопары: система также включает в себя девять входов термопары, в основном предназначенных для защиты от чрезмерной температуры выхлопных газов на газовых турбинах.Эти входы позволяют точно контролировать температуру, что позволяет оперативно вмешиваться в случае температурных аномалий, чтобы предотвратить потенциальное повреждение турбины.
- Устройства питания: VPRO поставляет 28 В постоянного тока TPRO для питания трех аналоговых входных передатчиков.обеспечивает точный и надежный мониторинг критических параметров;.
- Сотрудничество с VPRO: TPRO и VPRO работают в тандеме, чтобы обеспечить всеобъемлющую защиту и управление турбинной системой.VPRO обеспечивает основные функции управления и координации, обеспечивая бесперебойную интеграцию и работу системы защиты.
