Продукт:Bently Nevada 3500/42M-02-00 128240-01 Прокс/сейсмический модуль ввода/вывода с внешними окончаниями

Описание
Сейсмический монитор 3500/42M:

Защищает машины путем непрерывного сравнения контролируемых параметров с настроенными параметрами сигнализации для подачи сигнализации.

Сообщает основную информацию о машине как операционному, так и техническому персоналу.
Сейсмический монитор 3500/42M Proximitor представляет собой четырехканальный монитор, который принимает входные данные от близлежащих и сейсмических датчиков.Он кондиционирует сигнал для измерения вибрации и положения и сравнивает кондиционированные сигналы с программируемыми пользователем сигналами.
Вы можете запрограммировать каждый канал с помощью 3500 Rack Configuration Software для мониторинга и отчетности:

Радиальные вибрации
РЕБАМ

Положение тяги
Ускорение

Дифференциальное расширение
Абсолют вала

Эксцентричность
Регион приемки циркуляра

Скорость
Каналы монитора запрограммированы парами и могут выполнять до двух из перечисленных функций одновременно.Каналы 1 и 2 могут выполнять одну функцию, а каналы 3 и 4 выполняют другую или ту же функцию..

Каждый канал, в зависимости от конфигурации, обычно обусловливает свой входный сигнал для генерации различных параметров, называемых статическими значениями.Вы можете настроить значения тревоги для каждого активного статического значения и значения опасности для любых двух активных статических значений.

Информация о заказе
Подробный перечень утверждений для конкретной страны и конкретного продукта приведен в кратком справочнике по утверждениям (108M1756) на сайте Bently.com.

Монитор 3500/42M - AA - BB
A: Тип модуля В/В
См. типы модулей ввода/вывода на странице 12.
B: вариант одобрения опасных зон
00 Никаких
01 CSA / NRTL / C (класс 1, раздел 2)
02 ATEX / IECEx / CSA (класс 1, зона 2) Вариант B02 доступен только с A04, A05, A06 и A09

Типы модулей ввода/вывода

01
128229-01
Прокс/сейсмический модуль ввода/вывода с внутренними окончаниями
Поддерживаются Prox/Accel и Velomitor, но не рекомендуются.
02
128240-01
Прокс/сейсмический модуль ввода/вывода с внешними окончаниями
Сейсмопробы
Поддерживаются Prox/Accel и Velomitor, но не рекомендуются.
04
135489-01
Модуль ввода/вывода с внутренними барьерами, внутренними окончаниями, 4 x Prox/Accel
Prox/Accel на каналах с 1 по 4
05
135489-02
Модуль ввода/вывода с внутренними барьерами, внутренними терминаторами, 2 x Prox/Accel и 2 x Velomitor
Prox/Accel на каналах 1 и 2Velomitor на каналах 3 и 4
06
135489-03
Модуль ввода/вывода с внутренними барьерами, внутренними окончаниями, 4 x веломитор
Веломитор на каналах с 1 по 4
07
138708-01
Модуль абсолютного ввода/вывода вала с внутренними окончаниями
Prox/Accel или Velomitor или Seismorprobe
08
138700-01
Абсолютные модули ввода/вывода вала с внешними окончаниями
Prox/Accel или Velomitor или Seismorprobe
09
140471-01
Модуль ввода/вывода Prox/Velom с внутренними окончаниями
Prox/Accel, Velomitor или HTVS
10
140482-01
Модуль ввода/вывода Prox/Velom с внешними окончаниями
Prox/Accel, Velomitor или HTVS

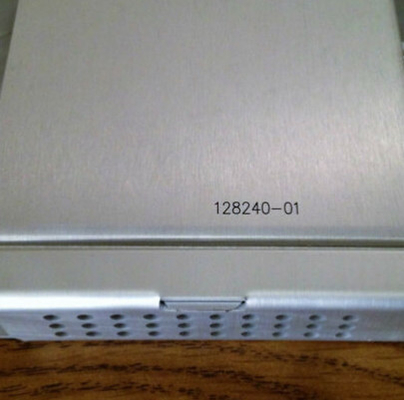

Фото:
