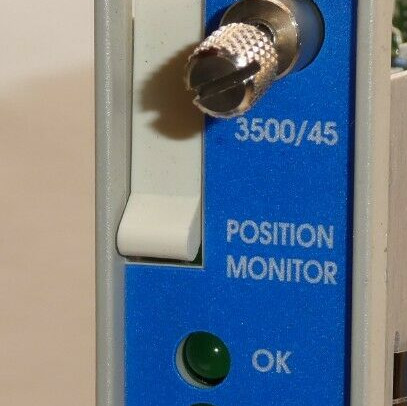

Продукт:Bently Nevada 3500/45-01-00 176449-04 Монитор позиции

Описание
3500/45 Position Monitor - это 4-канальный прибор, который принимает входные данные от преобразователей близости, вращающихся преобразователей положения (РПТ), линейных дифференциальных трансформаторов постоянного тока (LVDT),Линейные переменные дифференциальные трансформаторы переменного тока (LVDT)Монитор обусловливает вход и сравнивает обусловленные сигналы с программируемыми пользователем сигналами тревоги.
Тип измерения и вход преобразователя определяют, какие модули В/В требуются. см. Типы преобразователей для измерений положения на странице 10. см. рисунки и графики на странице 12.и См. модули ввода/вывода для LVDT и вращающихся потенциметров на странице 14..

Вы можете запрограммировать каждый канал с помощью программного обеспечения конфигурации 3500 Rack для выполнения следующих функций:
Положение оси (движения)
Дифференциальное расширение
Дифференциальное расширение на стандартной однорампе
Нестандартное расширение дифференциала на одной пандусе
Дифференциальное расширение с двойной рампой
Дополнительное дифференциальное расширение
Расширение дела
Положение клапана

Каналы монитора запрограммированы парами и могут выполнять до двух из этих функций одновременно.Каналы 1 и 2 могут выполнять одну функцию, в то время как каналы 3 и 4 могут выполнять ту же или другую функцию.

Основной целью монитора 3500/45 является обеспечение следующего:
Защита машин путем непрерывного сравнения контролируемых параметров с настроенными параметрами сигнализации для подачи сигнализации

Существенная информация о машине для эксплуатационного и технического персонала

Каждый канал, в зависимости от конфигурации, обычно обусловливает свой входный сигнал для генерации различных параметров, называемых измеренными переменными.Вы можете установить показатели тревоги для каждой активной измеренной переменной и показатели опасности для любых двух активных измеренных переменных.

Информация о заказе
Подробный перечень утверждений для конкретной страны и конкретного продукта приведен в кратком справочнике по утверждениям (108M1756) на сайте Bently.com.
Монитор положения 3500/45-AA-BB

A: Тип модуля В/В
01 Модуль ввода/вывода позиций с внутренними окончаниями (проксимитор, RPT, LVDT постоянного тока)
02 Модуль ввода/вывода позиций с внешними окончаниями (проксимитор, РПТ, LVDT постоянного тока)
03 Дискретный модуль ввода/вывода позиции ТМР с внешними окончаниями (проксимитор или LVDT постоянного тока)
04 Модуль ввода/вывода позиции TMR с внешними окончаниями (проксимитор)
05 Модуль ввода/вывода позиций СВДП с внутренними окончаниями
06 Модуль ввода/вывода LVDT с внешними окончаниями
07 Модуль ввода/вывода позиции вращающегося потенциометра с внутренними окончаниями
08 Ротационный модуль ввода/вывода позиций потенциометров с внешними окончаниями

B: Одобрение агентства
00 Никаких
01 CSA / NRTL / C (класс 1, раздел 2)
02 ATEX / IECEx / CSA (класс 1, зона 2)

Вы должны заказать блоки и кабели для внешнего окончания отдельно для каждого модуля В/В с внешним окончанием.

При использовании 3500/45 Position Monitor в приложении TMR измерение положения клапана не доступно, а измерения расширения корпуса поддерживаются только для дискретного TMR.

Запчасти
176449-04 3500/45 Монитор положения
135137-01 Модуль ввода/вывода позиций с внутренними конечными устройствами для использования с проксимиторами, RPT или LVDT постоянного тока
135145-01 Модуль ввода/вывода позиций с внешними конечными устройствами для использования с проксимиторами, RPT или LVDT постоянного тока
139554-01 Модуль I/O позиции LVDT переменного тока с внутренними окончаниями для использования с LVDT переменного тока
