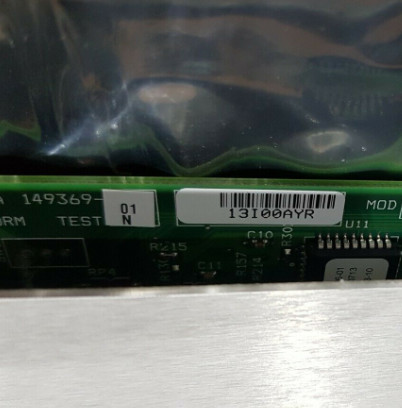

Продукт:Bently Nevada 3500/25-01-01-00 149369-01 Улучшенный модуль Keyphasor

Описание
Модуль 3500/25 Enhanced Keyphasor представляет собой двухканальный модуль половинной высоты, используемый для предоставления сигналов Keyphasor модулям мониторинга в стойке 3500. Модуль получает входные сигналы от датчиков приближения или магнитных датчиков и преобразует сигналы в цифровые сигналы Keyphasor, которые указывают, когда метка Keyphasor на валу совпадает с датчиком Keyphasor. Система защиты оборудования 3500 может принимать до четырех сигналов Keyphasor для обычной конфигурации и до восьми сигналов Keyphasor в парной конфигурации.

Примечание: Сигнал Keyphasor - это импульс один раз за оборот или несколько событий за оборот от вращающегося вала или шестерни, используемый для обеспечения точного измерения времени. Это позволяет модулям мониторинга 3500 и внешнему диагностическому оборудованию измерять скорость вращения вала и векторные параметры, такие как амплитуда и фаза вибрации 1X.

Улучшенный модуль Keyphasor - это улучшенный модуль системы 3500. Он предлагает расширенные возможности обработки сигналов Keyphasor по сравнению с предыдущей конструкцией, сохраняя при этом полную обратную совместимость с точки зрения формы, посадки и функциональности с существующими модулями Keyphasor для использования в устаревших системах. Модуль Keyphasor, PWA 125792-01, полностью заменен более новым
модулем 149369-01.

Когда для приложений Triple Modular Redundant (TMR) требуется вход Keyphasor системы, система 3500 должна использовать два модуля Keyphasor. В этой конфигурации модули работают параллельно, чтобы обеспечить как основной, так и вторичный сигнал Keyphasor для других модулей в стойке. Система с более чем четырьмя входами Keyphasor может использовать парную конфигурацию при условии, что имеется не более четырех основных входных сигналов Keyphasor. Парная конфигурация требует двух последовательных позиций мониторинга либо в верхнем/нижнем, либо в обоих полуслотовых положениях. Четыре модуля Keyphasor будут принимать четыре
основных и четыре резервных входных канала и предоставлять четыре выходных канала (по одному на модуль). Также возможна конфигурация из двух парных и одного непарного (всего три модуля Keyphasor). В такой конфигурации пользователь может настроить один непарный Keyphasor (заказать либо два 2-канальных, либо один 1-канальный и один 2-канальный вариант)

Модуль изолированного ввода/вывода Keyphasor предназначен для приложений, в которых сигналы Keyphasor подключены параллельно к нескольким устройствам и требуют изоляции от других систем, таких как система управления. Модуль изолированного ввода/вывода был создан специально для приложений с магнитными датчиками, но совместим с приложениями Proximitor* и обеспечит изоляцию при условии предоставления внешнего источника питания. Обратите внимание, что назначение этого модуля ввода/вывода заключалось в первую очередь в измерении скорости вращения вала, а не фазы. Модуль может обеспечивать измерения фазы, но этот ввод/вывод вносит немного больший сдвиг фазы, чем версия с неизолированным вводом/выводом. На рисунке 1 показана величина сдвига фазы, которую модули изолированного ввода/вывода будут добавлять при различных скоростях машины.

Улучшенные характеристики продукта включают генерацию сигналов событий один раз за оборот от входов с несколькими событиями за оборот, обновляемую прошивку на месте и отчетность данных управления активами.

Описание продукта
Улучшенный модуль Keyphasor
3500/25-AXX-BXX-CXX

A: Количество каналов
0 1 Одноканальная карта Keyphasor половинной высоты (заказ для 2-каналов)
0 2 Две двухканальные карты Keyphasor половинной высоты (заказ для 4-каналов)

B: Тип модуля ввода/вывода
0 1 Модуль ввода/вывода с внутренними терминалами
0 2 Модуль ввода/вывода с внешними терминалами
0 3 Внутренний барьер ввода/вывода с внутренними терминалами
0 4 Изолированный модуль ввода/вывода с внутренними терминалами
0 5 Изолированный модуль ввода/вывода с внешними терминалами

C: Опция одобрения агентства
0 0 Не требуется
0 1 CSA/NRTL/C (Class 1, Div 2)
0 2 ATEX/CSA (Class 1 Zone 2)

Запасные части
149369-01 Улучшенный модуль Keyphasor
Примечание: Этот модуль можно заказать в качестве прямой замены модуля Keyphasor 125792-01.
125800-01 Модуль ввода/вывода Keyphasor (внутренние терминалы)
126648-01 Модуль ввода/вывода Keyphasor (внешние терминалы)
125800-02 Изолированный модуль ввода/вывода Keyphasor (внутренние терминалы)
126648-02 Изолированный модуль ввода/вывода Keyphasor (внешние терминалы)
135473-01 Модуль ввода/вывода Keyphasor (внутренние барьеры и внутренние терминалы)
