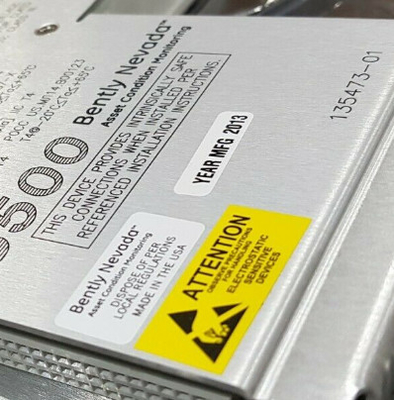

Продукт:Bently Nevada 3500/25-01-03-00 135473-01 Внутренний барьер I/O с внутренними окончаниями

Описание
Модуль 3500/25 Enhanced Keyphasor - это двухканальный модуль с половиной высоты, используемый для передачи сигналов Keyphasor модулям монитора в стойке 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerСистема защиты машин 3500 может принимать до четырех сигналов клавиатуры в обычной конфигурации и до восьми сигналов клавиатуры в паре.

Сигнал клавиатуры - это импульс один раз в повороте или несколько раз в повороте от вращающегося вала или передачи, используемый для обеспечения точного измерения времени.Это позволяет 3500 мониторных модулей и внешнего диагностического оборудования для измерения вращающейся скорости вала и вектора параметров, таких как 1X амплитуды вибрации и фазы.
Улучшенный модуль клавиатуры - улучшенный 3500 системный модуль.Он предлагает расширенные возможности обработки сигнала Keyphasor по сравнению с предыдущей конструкцией, сохраняя при этом полную совместимость в сторону снижения с точки зрения формы.Модуль Keyphasor, PWA 125792-01, полностью заменен обновленным модулем 149369-01.

Когда для приложений Triple Modular Redundant (TMR) требуется системный вход Keyphasor, система 3500 должна использовать два модуля Keyphasor.модули работают параллельно, чтобы обеспечить как первичный, так и вторичный сигнал Keyphasor другим модулям в стойке. Система с более чем четырьмя входами Keyphasor может использовать парализованную конфигурацию при условии, что есть не более четырех первичных сигналов входа Keyphasor.Паральная конфигурация требует двух последовательных позиций мониторинга в верхнем/нижнем или обоих положениях полуслота.Четыре модуля Keyphasor будут принимать четыре основных и четыре резервных входных канала и обеспечивать четыре выходных канала (один на модуль).Конфигурация двух парных и одного непарного (всего три модуля Keyphasor) также возможнаВ такой конфигурации пользователь может настроить один непарный клавиатура (заказать либо два 2-канальных или один 1-канальный и один 2-канальный вариант)

Изолированный модуль ввода/вывода Keyphasor предназначен для приложений, где сигналы Keyphasor связаны параллельно с несколькими устройствами и требуют изоляции от других систем, таких как система управления. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided.

Целью этого модуля I/O было в первую очередь измерение скорости вала, а не фазы.но этот I / O вводит немного более высокий фазовый сдвиг, чем неизолированный I / O версииНа рисунке 1 показано количество фазового сдвига, который изолированные модули I/O добавят при разных скоростях машины.

Улучшенные функции продукта включают генерацию сигналов о событиях, происходящих один раз в повороте, из вводов, связанных с несколькими событиями в повороте, обновляемое в полевом режиме прошивку и отчетность о данных управления активами.
