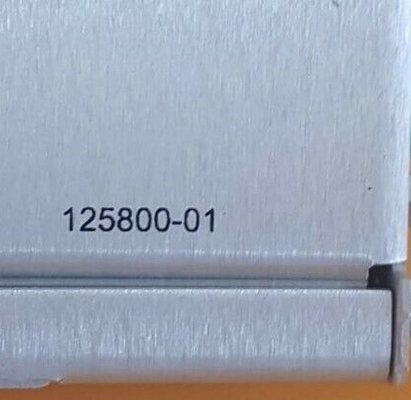

Продукт:Bently Nevada Bently Nevada 3500/25 125800-01 Модуль ввода/вывода Keyphasor (внутренние соединения)

Описание
Улучшенный модуль Keyphasor 3500/25 представляет собой модуль половинной высоты с двумя каналами, используемый для предоставления сигналов Keyphasor модулям мониторинга в стойке 3500. Модуль получает входные сигналы от датчиков приближения или магнитных датчиков и преобразует сигналы в цифровые сигналы Keyphasor, которые указывают, когда метка Keyphasor на валу совпадает с датчиком Keyphasor. Система защиты оборудования 3500 может принимать до четырех сигналов Keyphasor для обычной конфигурации и до восьми сигналов Keyphasor в парной конфигурации.

Сигнал Keyphasor - это импульс один раз за оборот или несколько событий за оборот от вращающегося вала или шестерни, используемый для обеспечения точного измерения времени. Это позволяет модулям мониторинга 3500 и внешнему диагностическому оборудованию измерять скорость вращения вала и векторные параметры, такие как амплитуда и фаза вибрации 1X.
Улучшенный модуль Keyphasor - это улучшенный системный модуль 3500. Он предлагает расширенные возможности обработки сигналов Keyphasor по сравнению с предыдущей конструкцией, сохраняя полную обратную совместимость с точки зрения формы, посадки и функциональности с существующими модулями Keyphasor для использования в устаревших системах. Модуль Keyphasor, PWA 125792-01, полностью заменен обновленным модулем 149369-01.

Когда для приложений с тройным модульным резервированием (TMR) требуется вход Keyphasor системы, система 3500 должна использовать два модуля Keyphasor. В этой конфигурации модули работают параллельно, чтобы обеспечить как основной, так и вторичный сигнал Keyphasor для других модулей в стойке. Система с более чем четырьмя входами Keyphasor может использовать парную конфигурацию при условии, что имеется не более четырех основных входных сигналов Keyphasor. Парная конфигурация требует двух последовательных позиций мониторинга либо в верхнем/нижнем, либо в обеих позициях половинного слота. Четыре модуля Keyphasor будут принимать четыре основных и четыре резервных входных канала и предоставлять четыре выходных канала (по одному на модуль). Также возможна конфигурация из двух парных и одного непарного (всего три модуля Keyphasor). В такой конфигурации пользователь может настроить один непарный Keyphasor (заказать либо два 2-канальных, либо один 1-канальный и один 2-канальный вариант)

Модуль ввода/вывода Isolated Keyphasor предназначен для приложений, где сигналы Keyphasor подключены параллельно к нескольким устройствам и требуют изоляции от других систем, таких как система управления. Модуль Isolated I/O был создан специально для приложений с магнитными датчиками, но совместим с приложениями Proximitor* и обеспечит изоляцию при условии предоставления внешнего источника питания.

Предназначение этого модуля ввода/вывода заключалось в первую очередь в измерении скорости вала, а не фазы. Модуль может обеспечивать измерения фазы, но этот ввод/вывод вносит немного больший сдвиг фазы, чем версия Non-Isolated I/O. На рисунке 1 показано количество сдвига фазы, которое модули Isolated I/O добавят при различных скоростях работы машины.

Улучшенные характеристики продукта включают генерацию сигналов событий один раз за оборот от входов с несколькими событиями за оборот, обновляемую на месте прошивку и отчетность данных управления активами.
