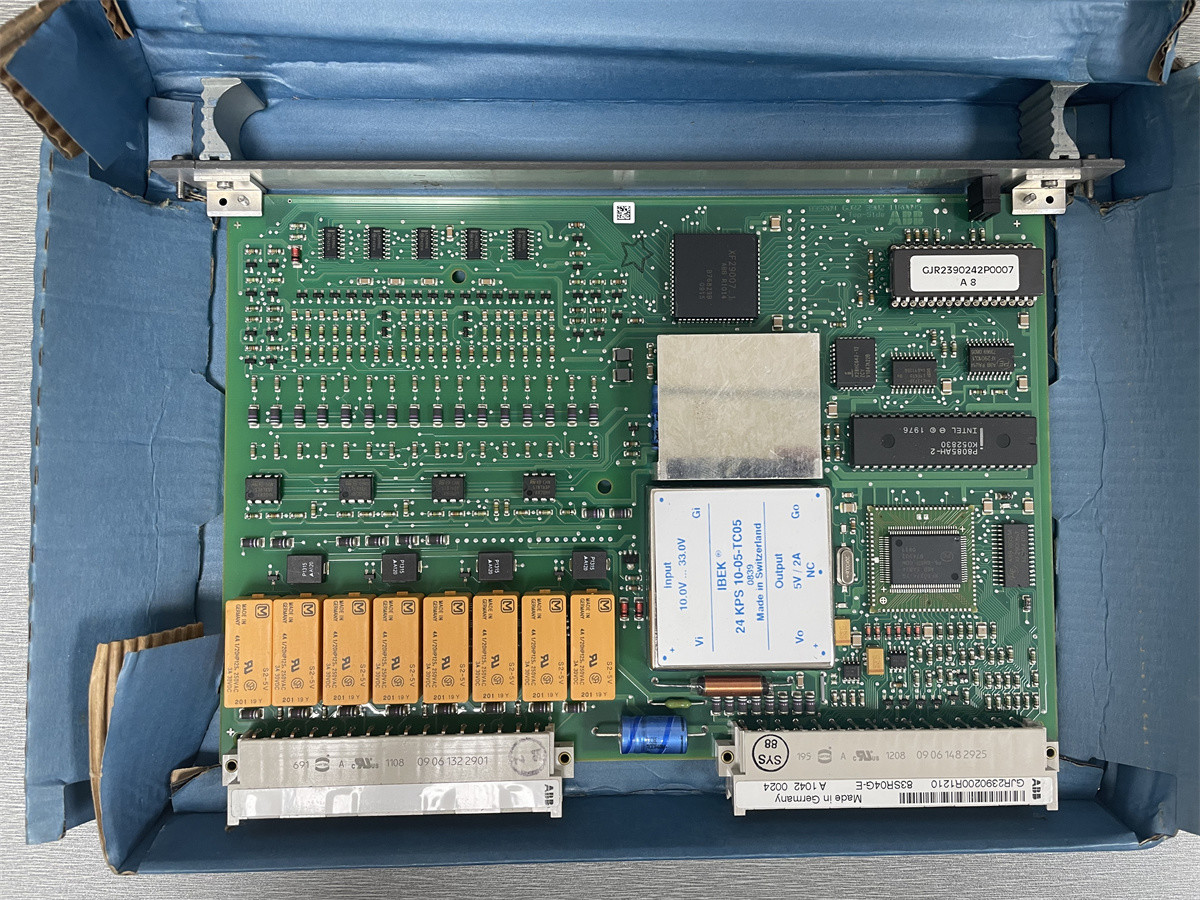

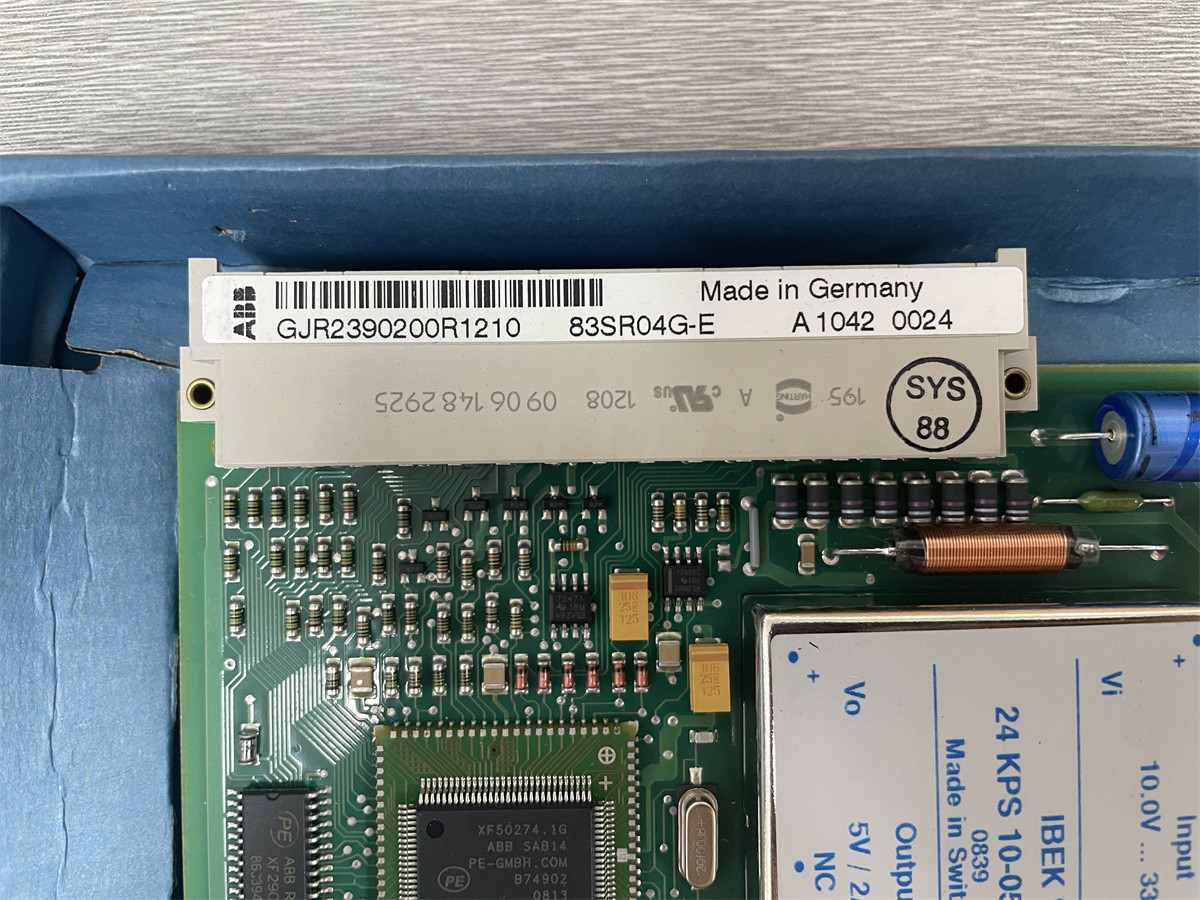

Продукт:83SR04 GJR2390200R1210 83SR04G-E ABB Бинарный и аналоговый модуль управления обработкой сигналов

Описание

83SR04G-E - это модуль управления обработкой сигналов бинарного и аналогового управления системы ABB PROCONTROL. 83SR04G-E используется для задач бинарного и аналогового управления на диске с сохраненной программой,уровни группового и единичного контроляОн может быть использован для следующих применений:
- Управление приводом однонаправленных приводов
- Управление приводом приводов
- Управление приводом электродинамических клапанов
- Бинарное управление группами функций (последовательное и логическое)
- Трехступенчатое управление
- Сигнальная кондиция.

Особенности
Адрес модуля устанавливается автоматически путем подключения модуля к станции PROCONTROL.
Телеграммы, полученные через станцию-автобус, проверяются модулем для бесошибочной передачи через их биты паритета.
Телеграммы, отправляемые модулем в шину, снабжены битами паритета, чтобы обеспечить передачу без ошибок.
Пользовательская программа хранится в нелетающей памяти (EEPROM). Она может быть загружена и изменена из PDDS через шину.
Модуль готов к работе, как только будет загружен действительный список пользователей.
Для связи с процессом и коммутатором модулю требуется следующее напряжение:
США/USB Рабочее напряжение +24 В
внутренне разветвленные на следующие напряжения:
US11 Доставка контактов процессового интерфейса 1
US21 Доставка контактов процессового интерфейса 2
US31 Поставка контактов процессового интерфейса 3
US41 Доставка контактов процессуального интерфейса 4
Напряжения US11... US41 защищены от короткого замыкания и предназначены для предотвращения любого взаимодействия.
Рабочее напряжение и внешние логические сигналы связаны с эталонным проводником Z.
На передней части модуля с помощью светодиодов указываются следующие объявления:

ST нарушение
Нарушение модуля SG

Светоизлучающий диод ST сигнализирует о любых нарушениях в модуле и в передаче данных с модулем. Светоизлучающий диод SG сигнализирует только о нарушениях модуля.

Конструкция модуля
Модуль в основном состоит из следующего:
- Интерфейс процесса
- Интерфейс станция-автобус
- Раздел обработки

Интерфейс процесса
В процессном интерфейсе процессовые сигналы адаптируются к уровню внутреннего сигнала модуля.

Интерфейс станция-автобус
В интерфейсе станционной шины сигналы модуля адаптируются к шине.

Раздел обработки
Для обработки сигналов, поступающих от процесса и шины, модуль оснащен микропроцессором, который работает в сочетании с следующими областями памяти через внутреннюю шину модуля.

Данные заказа:
83SR04-E/R1210 Номер порядка: GJR2390200R1210
