Двухтрактная изогнуто Невада разделяет 3500 25 модулей Кейфасор 149369-01+125800-01/135473-01

Продукт:Бентли Невада 3500/25 Модули клавиатуры

149369-01+125800-01/135473-01

Модуль 3500/25 Enhanced Keyphasor - это двуканальный модуль с половиной высоты, используемый для передачи сигналов Keyphasor модулям монитора в стойке 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerСистема защиты машин 3500 может принимать до четырех сигналов клавиатуры в обычной конфигурации и до восьми сигналов клавиатуры в паре.

Улучшенный модуль клавиатуры - улучшенный модуль системы 3500.Он предлагает расширенные возможности обработки сигнала Keyphasor по сравнению с предыдущей конструкцией, сохраняя при этом полную совместимость в сторону снижения с точки зрения формыМодуль Keyphasor, PWA 125792-01, полностью заменен обновленным модулем 149369-01.

Когда для приложений Triple Modular Redundant (TMR) требуется системный вход Keyphasor, система 3500 должна использовать два модуля Keyphasor.модули работают параллельно, чтобы обеспечить как первичный, так и вторичный сигнал Keyphasor другим модулям в стойке.

Система с более чем четырьмя входами Keyphasor может использовать парализованную конфигурацию при условии, что есть не более четырех первичных сигналов входа Keyphasor.Паральная конфигурация требует двух последовательных позиций мониторинга либо в верхней/нижней, либо в обеих позициях полуслота.Четыре модуля Keyphasor будут принимать четыре основных и четыре резервных входных канала и обеспечивать четыре выходных канала (один на модуль).Конфигурация двух парных и одного непарного (всего три модуля Keyphasor) также возможнаВ такой конфигурации пользователь может настроить один непарный клавиатура (заказать либо два 2-канальных или один 1-канальный и один 2-канальный вариант)

Запчасти

149369-01 Улучшенный модуль клавиатуры

Примечание: Этот модуль может быть заказано как прямая плагин замена для Keyphasor модуль 125792-01. 125800-01 Keyphasor I / O модуль (внутренние окончания)

126648-01 Модуль ввода/вывода клавиатуры (внешние окончания)

125800-02 Изолированный модуль ввода/вывода (внутренние окончания) (проектирован для использования с магнитными пикапами)

126648-02 Изолированный модуль ввода/вывода клавиатуры (внешние окончания) (проектирован для использования с магнитными пикапами)

135473-01 Ключевой модуль ввода/вывода (внутренние барьеры и внутренние окончания.

04425545 Заземляющий запястье (одноразовое использование)

00580438 Заголовок соединителя, внутренний конец, 4-положение, зеленый

00502133 Заголовок соединителя, Внутреннее устройство, 12-положение, Синий 129770-01 Руководство модуля клавиатуры

Горячая продажа Продукты:

125720-01

125760-01

125768-01

125800-01 Модуль ввода/вывода клавиатуры

125840-01 ПРЕДСТАВЛЕНИЕ ВЕДУЩИМ 3500/15 Высокое напряжение

126648-01 Ключевой модуль ввода/вывода

128229-01 Проксимиторный сейсмический модуль ввода/вывода

133323-01 Модуль тахометра

133396-01 ОПРОТЕКЦИЯ ОПРОТЕКЦИИ

135137-01 Модуль ввода/вывода позиций

135473-01 Модуль ввода/вывода клавиатуры-барьеры

135489-04

136188-02

136703-01

138708-01

146031-01

149992-01

Мы являемся одним из крупнейших дистрибьюторов ПЛК, контроллеров, инверторов частот, преобразователей, сервомоторов, сенсорных экранов, дисплеев, приводов, программного обеспечения.Аллен-Брэдли,ABB,GE,ICS TRIPLEX,FANUC,TRICONEX,OMRON,SCHEIDER,SIEMENS,Bently Nevada,WESTINGHOUSE и FOXBORO

Ссылка на загрузку таблицы данных:

3500-25 Усовершенствованный модуль клавиатуры - 1415...

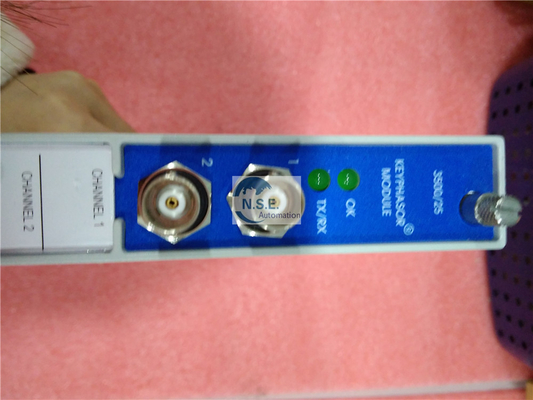

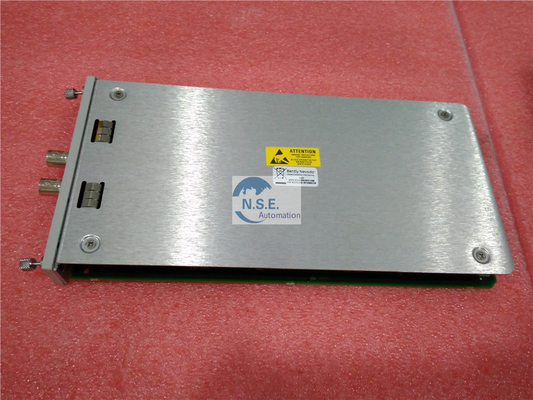

Фото:
