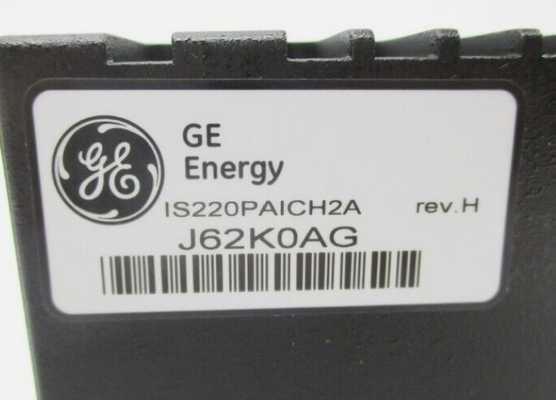

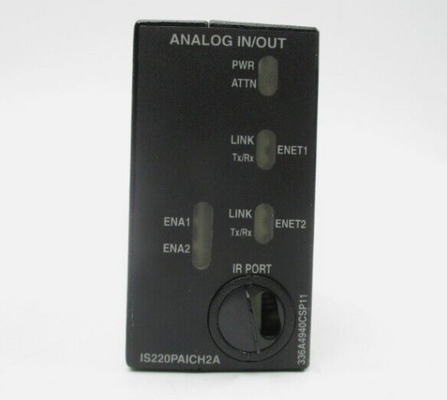

IS220PAICH2A General Electric Марка VIe

IS220PAICH2A — это высокопроизводительный модуль аналогового ввода/вывода (Analog I/O Pack), широко используемый в газовых турбинах, паровых турбинах и различных приложениях управления промышленными процессами. Этот модуль не является традиционной пассивной картой сбора данных, а скорее интеллектуальным фронтальным устройством с возможностями активной связи.

Обычно он устанавливается в стойку VME и подключается непосредственно к терминальной плате через разъем DC-37, служа основным связующим звеном между физическим миром (полевые датчики и исполнительные механизмы) и цифровой логикой (системы управления). Как «сигнальный страж» и «точный переводчик» системы Mark VIe, его основная задача — преобразовывать аналоговые сигналы из промышленной среды в высококачественные цифровые данные, которые может понять система управления.

• Высокоплотная многоканальная конфигурация: обеспечивает 10 аналоговых входных каналов и 2 выхода с токовым контуром
• Высокоточное аналого-цифровое преобразование: модуль использует 24-битный АЦП (аналого-цифровой преобразователь) Σ-Δ и 16-битный ЦАП с точностью ≤ ±0,05% от полной шкалы (FS) и точностью измерения лучше ±0,1%
• Промышленная электрическая изоляция и защита: обеспечивает изоляционное напряжение 2500 В среднеквадратичного значения между каналами и между каналами и землей, эффективно блокируя помехи от земляных петель и синфазный шум
• Интеллектуальная диагностика и связь HART: каждый входной канал нативно поддерживает протокол HART и декодирование наложенных сигналов
• Двойная связь Ethernet и резервированная архитектура: оснащен двойными портами Ethernet TSN 100 Мбит/с (RJ45), поддерживающими протокол точного времени IEEE 1588 (PTPv2)
• Возможность горячей замены и широкий диапазон температур: поддерживает функцию горячей замены, позволяя заменять модули во время работы системы
• Диапазон рабочих температур охватывает от -40°C до +85°C (некоторые модели поддерживают от -40°C до +70°C)

Крупная электростанция развернула модуль IS220PAICH2A в своих газовых турбинах 9HA.02 для создания системы мониторинга цифровых двойников, установив более 3000 высокоточных датчиков для формирования сети многофизического мониторинга.
